KRPA-14DG-48

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 10ms 15ms 10A 240V@AC 48V 3 Form C (3PDT-NO, NC) 1.8KΩ 26.7mA 240V 支架安装,通孔安装 35.71mm*35.71mm*50.8mm
供应商型号: KRPA-14DG-48
供应商: Master
标准整包数: 1
TE CONNECTIVITY 信号继电器 KRPA-14DG-48

KRPA-14DG-48概述


    产品简介

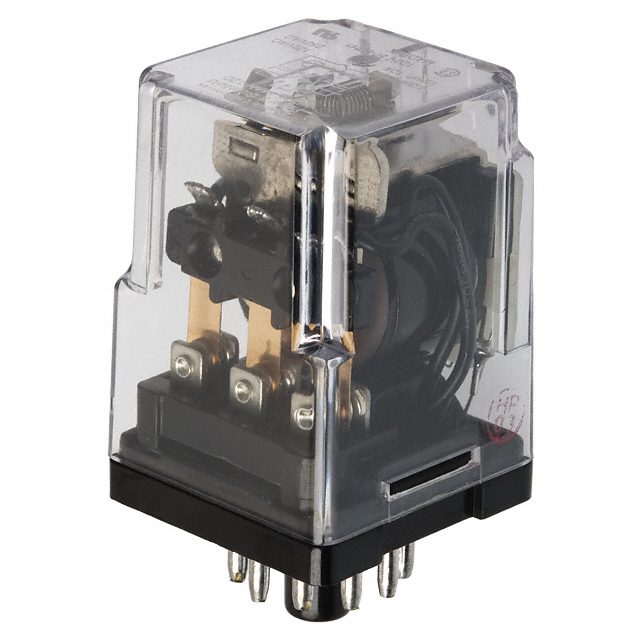

    KRPA-14DG-48 普通功率继电器
    KRPA-14DG-48 是一款通用的普通功率继电器,属于单稳态(Monostable)类型,适用于多种工业应用。它具有1.3瓦特线圈功率消耗和1800欧姆线圈电阻。此继电器符合UL认证标准,且具有B级线圈绝缘等级。该产品主要用于电源控制和信号传输等场合。

    技术参数


    - 线圈特性
    - 线圈功率消耗:1.3瓦特
    - 线圈电阻:1800欧姆
    - 线圈电压:48伏直流
    - UL认证线圈绝缘等级:B级
    - 接触器特性
    - 接触形式:3个三极常闭(3 Form C 3PDT-CO)
    - 接触数:3个极
    - 接触材料:银镉氧化物(AgCdO)
    - 接触电压:240伏交流
    - 最小切换负载:300毫安@12伏
    - 环境特性
    - 防护等级:RTI
    - 工作温度范围:-45至70摄氏度
    - 重量:85克
    - 尺寸:宽35.71毫米,长35.71毫米,高50.8毫米

    产品特点和优势


    特点:
    - 高可靠性:线圈电阻稳定且额定电流较高,能够承受频繁操作。
    - 多功能应用:可广泛应用于各种工业自动化系统和电力控制系统中。
    - 安全可靠:符合多项国际安全认证,如UL、REACH等,确保产品质量和安全性。
    优势:
    - 高电压处理能力:最大切换负载为10安培,满足多数工业需求。
    - 环境适应性强:能够在较宽的工作温度范围内稳定运行。
    - 易于安装:采用插件式连接和安装孔设计,方便快速安装。

    应用案例和使用建议


    应用案例:
    - 在电力系统中用于断路器控制。
    - 在工业自动化设备中作为开关组件。
    - 在汽车电子系统中作为继电器模块。
    使用建议:
    - 确保工作温度不超过70摄氏度以保持良好的工作状态。
    - 在高湿度环境下使用时,注意防潮措施。
    - 定期检查和维护接点,确保电气连接稳定。

    兼容性和支持


    兼容性:
    - 该继电器与其他型号如KRPA-11DG-110、KRPA-11AG-240、KRPA-11DG-48等产品具有兼容性,可方便进行替换和升级。
    - 同系列产品的其他配件如终端接头、底座等,也可以与本产品配套使用。
    支持:
    - 如需技术支持或售后服务,可拨打免费电话+1 800 522 6752。

    常见问题与解决方案


    - Q: 该继电器的最大工作温度是多少?
    - A: 最大工作温度为70摄氏度。

    - Q: 该继电器适用于哪种类型的电源?
    - A: 仅适用于直流电源,具体电压为48伏。

    - Q: 如何确保继电器的电气接触良好?
    - A: 定期清洁和维护接点,确保没有污垢和氧化物积累。

    总结和推荐


    综合评估:
    - 优点:
    - 高可靠的性能和稳定性。
    - 广泛的应用场景和兼容性。
    - 符合多项国际认证标准,安全可靠。
    - 缺点:
    - 无明显缺点,但价格可能略高于部分同级别产品。
    推荐:
    - KRPA-14DG-48 继电器因其高性能、高可靠性以及广泛的适用性,适合用于各类电力系统和工业自动化设备中。强烈推荐给需要高稳定性和高效率控制的用户。

KRPA-14DG-48参数

参数
释放时间 10ms
运行时间 15ms
触头外形 3 Form C (3PDT-NO, NC)
绝缘 -
直流线圈电压 48V
直流开关电压 240V@AC
负载电流额定值 -
交流线圈电压 -
线圈电阻 1.8KΩ
最大开关电流 10A
插入损耗 -
线圈电流 26.7mA
交流开关电压 240V
长*宽*高 35.71mm*35.71mm*50.8mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

KRPA-14DG-48厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KRPA-14DG-48数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY KRPA-14DG-48 KRPA-14DG-48数据手册

KRPA-14DG-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.378 ¥ 367.4117
5+ $ 35.5231 ¥ 295.3599
10+ $ 33.5066 ¥ 278.5935
25+ $ 31.2912 ¥ 260.0358
50+ $ 30.9537 ¥ 253.48
100+ $ 30.7849 ¥ 252.0977
250+ $ 30.7849 ¥ 252.0977
库存: 33
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 367.41
直接购买
加入购物车
