首页  >  产品百科  >  W58-XB1A4A-3.5

W58-XB1A4A-3.5

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 250V 1 无 3.5A 热敏式 按下重置 面板安装 34.93mm(高度)
供应商型号: W58-XB1A4A-3.5
供应商: Master
标准整包数: 5

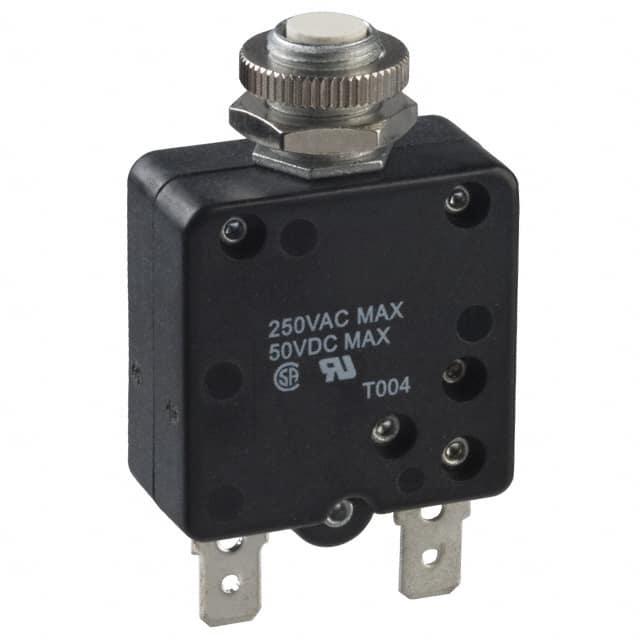

TE CONNECTIVITY 断路器 W58-XB1A4A-3.5

W58-XB1A4A-3.5概述

    文章:泰科电子(TE Connectivity)W58系列热断路器技术手册解析

    1. 产品简介


    泰科电子(TE Connectivity)的W58系列热断路器是专为电路保护设计的产品,适用于各种工业和家用电器。这类热断路器采用自复位式设计,仅通过手动按钮进行重置。产品型号覆盖电流范围0.5安培至30安培,具备高过载保护能力及广泛的电压适用性,可满足不同应用场景的需求。

    2. 技术参数


    - 负载电流范围:0.5安培至30安培。
    - 过载保护:可在100%至1000%的额定负载电流范围内提供过载保护,具体时间如图表所示。
    - 工作温度:+25°C的标准条件下使用,具备优异的环境适应性。
    - 电气特性:
    - 最大工作电压:50V直流,250V交流。
    - 最大断流能力:50V直流时为2000安培;250V交流时为1000安培。
    - 绝缘强度:超过1500伏特。
    - 抗冲击和振动能力:10g的抗冲击,10-55Hz频率下的抗振动。
    - 重量:不超过1.5盎司(约42.5克)。
    - 终端电阻:随着电流增加而降低。

    3. 产品特点和优势


    W58系列热断路器具有以下显著特点:
    - 不可手动触发:提高了使用的安全性。
    - 视觉指示按钮:便于直观判断断路器状态。
    - 易于复位:可通过按压按钮轻松复位。
    - 广泛适用性:适用于0.5安培至30安培的多种规格需求。
    - 高过载容量:能够承受十倍于额定电流的瞬态过载。
    - 认证合规:获得UL 1077、CSA和UL 1500等国际标准认证,确保产品质量可靠。

    4. 应用案例和使用建议


    W58系列热断路器广泛应用于各类家电、办公设备和工业机械。根据手册提供的典型应用案例,它在加热器、风扇、空调和其他类似设备中提供了卓越的过载保护。使用建议如下:
    - 安装环境:需注意安装位置通风良好,避免高温环境,以确保最佳性能。
    - 定期检查:定期检查按钮的延伸情况,确保其正常工作。
    - 正确复位:按下按钮时应轻柔且稳定,防止按钮损坏或卡住。

    5. 兼容性和支持


    W58系列热断路器支持快速连接端子和螺丝固定两种安装方式。与之配套的终端硬件丰富多样,可以根据需要选择。TE Connectivity提供详尽的技术支持,包括在线文档、技术咨询及售后服务,确保用户能够充分利用产品的功能。

    6. 常见问题与解决方案


    - 问题1:断路器频繁跳闸
    - 解决办法:检查负载电流是否超出额定值,排除故障源。
    - 问题2:按钮无法自动复位
    - 解决办法:确认安装环境温度适宜,查看是否存在机械故障。
    - 问题3:按钮颜色不一致
    - 解决办法:根据订单详情确认所购产品的颜色标记,如有误请联系制造商更换。

    7. 总结和推荐


    综上所述,W58系列热断路器以其可靠的性能、易于安装及维护的特点,在众多电子元器件中脱颖而出。其高性价比使其成为多种场合下理想的选择。因此,强烈推荐使用此产品,尤其是对于需要稳定过载保护的应用场景。
    以上内容基于泰科电子(TE Connectivity)的W58系列热断路器技术手册编写,旨在为用户提供详细的产品信息和技术指导。

W58-XB1A4A-3.5参数

参数
执行器类型 按下重置
额定电流 3.5A
极数 1
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
长*宽*高 34.93mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 托盘

W58-XB1A4A-3.5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W58-XB1A4A-3.5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W58-XB1A4A-3.5 W58-XB1A4A-3.5数据手册

W58-XB1A4A-3.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
