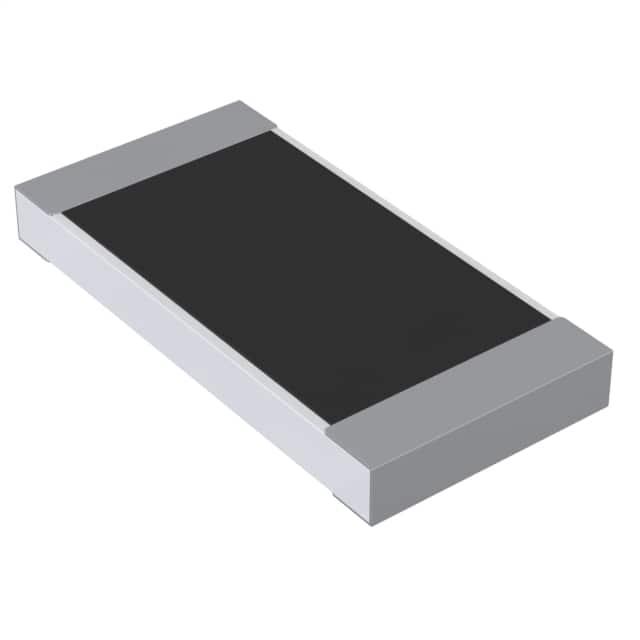

TLM3AER056JTE

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 56mΩ ±5% 1W ±100ppm/℃ 2512 贴片安装 6.3mm*3.15mm*700μm
供应商型号: 2483613
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 贴片电阻 TLM3AER056JTE

TLM3AER056JTE概述

    SMD Current Sense Metal Chip Resistor 技术手册

    产品简介


    TE Connectivity 最近推出了一款专为功率电子系统中的电流检测电路设计的低阻值金属贴片电阻。这款金属箔电阻具有高可靠性和性能,电阻温度系数极低且稳定。该产品特别适用于各种功率电子设备,如电源管理、电池管理和电动交通工具等领域。产品以卷带形式供货,方便自动化插入过程。

    技术参数


    以下是产品的关键技术和电气规格:
    | 类型 | 功率额定值(W) @ 70°C | 工作温度范围 (°C) | 电阻范围 (mΩ) | TCR (PPM/°C) | ±1% | ±2% | ±5% |

    | TLM 1J | 0.125 | -55 ~ +55 | 10 - 19 | ±100 |
    | 20 - 100 | ±50 / ±100 |
    | TLM 2A | 0.25 | -55 ~ +55 | 10 - 19 | ±100 |
    | 20 - 100 | ±50 / ±100 |
    | TLM 2B | 0.5 | -55 ~ +55 | 10 - 19 | ±100 |
    | 20 - 100 | ±50 / ±100 |
    | TLM 2H | 0.75 | -55 ~ +55 | 10 - 19 | ±100 |
    | 20 - 100 | ±50 / ±100 |
    | TLM 3A | 1 | -55 ~ +55 | 10 - 19 | ±100 |
    | 20 - 100 | ±50 / ±100 |

    产品特点和优势


    - 低电阻: 适用于电流检测。
    - 小型化: 小巧尺寸与大功率输出比。
    - 金属箔构造: 高可靠性,极低且稳定的电阻温度系数。
    - 终端镀层: 锡镍双层,确保耐久性。
    - 适用于多种应用场景: 适用于各种功率电子设备。

    应用案例和使用建议


    - 应用案例: 该产品常用于电源管理系统、电池管理和电动汽车系统中,进行精确的电流测量。
    - 使用建议: 在安装时应注意正确的焊点设计,避免过高的焊接温度对电阻造成损害。根据产品手册中的建议焊盘图案,合理规划焊盘以提高稳定性。

    兼容性和支持


    - 兼容性: 该产品支持自动插件机的生产流程,适合与各种贴片元件共同使用。
    - 技术支持: TE Connectivity 提供电话、电子邮件和在线聊天等多种联系方式,随时解答客户疑问并提供技术支持。

    常见问题与解决方案


    - 问题一: 焊接过程中发生虚焊。
    - 解决办法: 检查焊盘设计是否符合建议要求,重新焊接,适当调整焊接温度和时间。
    - 问题二: 长期使用后出现漂移现象。
    - 解决办法: 确保设备在推荐的工作温度范围内运行,定期检查并校准系统。

    总结和推荐


    这款SMD Current Sense Metal Chip Resistor具备优异的电气性能和可靠性,适用于多种功率电子应用场合。凭借其紧凑的尺寸、高效的性能和卓越的耐用性,它成为许多应用的理想选择。我们强烈推荐使用这款产品,特别是对于需要精确电流检测的应用。

TLM3AER056JTE参数

参数
电阻值 56mΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm*3.15mm*700μm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
