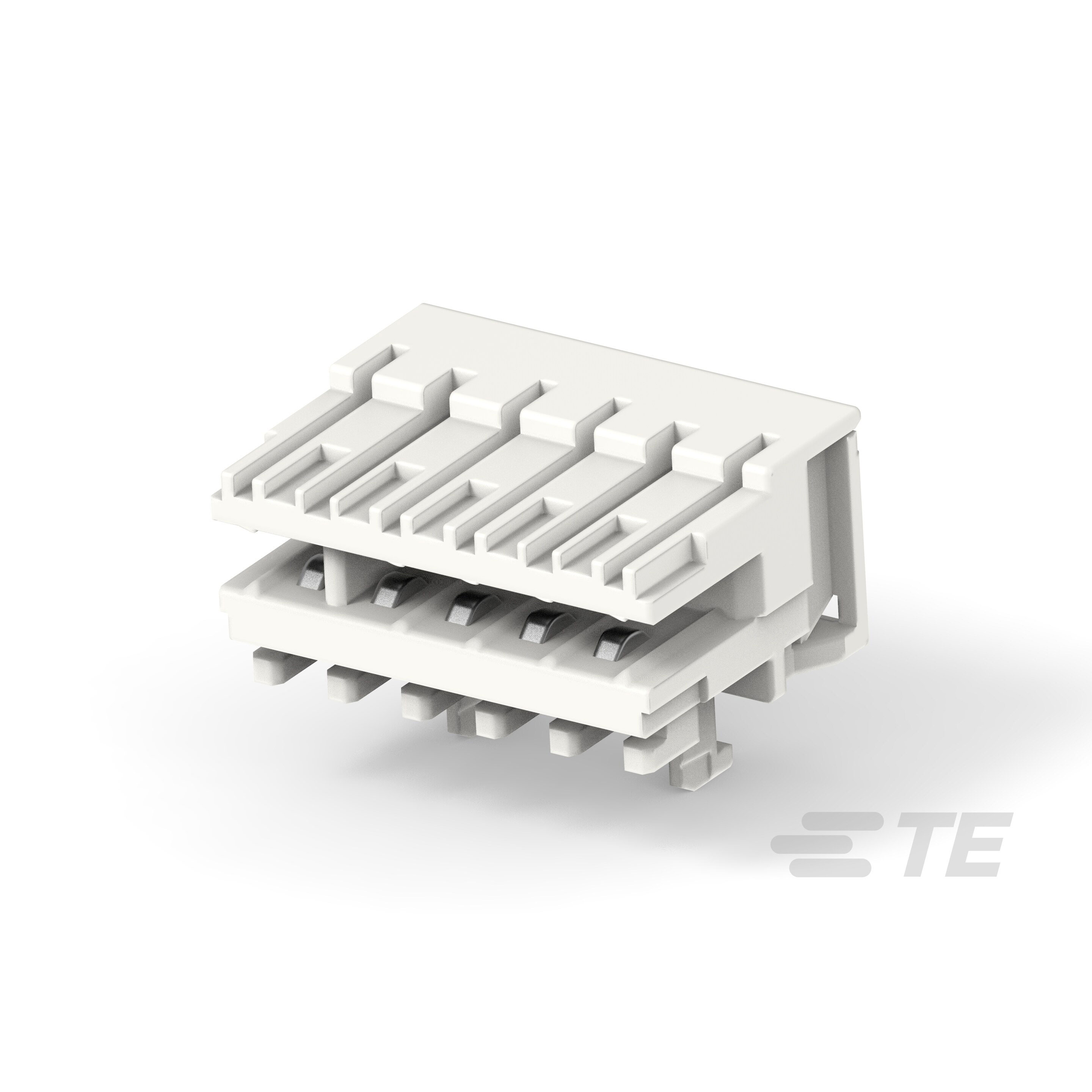

4-2304525-5

厂牌: TE CONNECTIVITY
产品描述: 22-24 AWG Receptacle 2.5mm 1 5pin IDC 导线安装,自由悬挂,通孔安装
供应商型号: 571-4-2304525-5
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-2304525-5

4-2304525-5概述

    AMP DUOPLUG 2.5 MK II Connectors: Technical Overview

    1. 产品简介


    AMP DUOPLUG 2.5 MK II 连接器是一种双端子连接系统,适用于间接和直接连接(卡边缘连接)应用,如印刷电路板 (PCBs)。间接连接通过一对扁平弹簧接触刀片终端来实现电气连接,而这些刀片终端是焊接在PCBs上并通过一个标签头组装的。直接连接则通过压接对接触导电焊盘(单面或多面PCB),这些导电焊盘专门为此设计。这种连接器系统主要用于电子设备和通信领域的连接应用。

    2. 技术参数


    - 尺寸:所有尺寸均以毫米为单位,默认公差为 ±0.13 毫米,角度公差为 ±2°。
    - 接触方式:间接连接通过一对扁平弹簧接触刀片终端,直接连接则通过一对扁平弹簧接触导电焊盘。
    - 电气性能:连接器支持的电线绝缘直径范围为 1.2 – 1.6 mm,适用材料包括PVC或硅胶,硬度符合DIN 53 505标准。
    - 安装工具:根据单线或多线安装要求,提供了不同类型的安装工具。
    - 最大拉力:终止后的电线必须能够承受30 N的轴向拉力。
    - 加工工艺:单线和多线安装需要不同的加工工艺和工具设置。

    3. 产品特点和优势


    - 适应性强:AMP DUOPLUG 2.5 MK II 连接器适用于广泛的电线规格(0.22mm²至0.35mm²),提供了高度的灵活性。
    - 可靠的连接:通过使用弹簧式接触点,确保了稳定的电气连接,不易松动。
    - 简便安装:设计考虑到了易于安装的特点,特别是在多线安装时可以使用专用的夹具。
    - 耐用性:材料选择和结构设计保证了高耐用性和抗腐蚀性,适合多种恶劣环境应用。

    4. 应用案例和使用建议


    - PCB组装:在PCB组装过程中,连接器用于直接连接或间接连接导电焊盘和刀片终端,适用于需要高密度连接的应用场景。
    - 布线系统:在复杂的布线系统中,连接器可以通过其多孔设计提供更多的布线通道,简化组装过程。
    - 使用建议:在使用前务必检查连接器和电线的状态,确保没有损坏。使用正确的安装工具进行操作,特别是多线安装时需使用专用夹具,以避免损伤连接器或电线。

    5. 兼容性和支持


    - 兼容性:AMP DUOPLUG 2.5 MK II 连接器适用于TE品牌的各种机器和批准的电线,可确保一致性和可靠性。
    - 支持:TE Connectivity 提供详尽的技术文档和支持服务,帮助客户更好地理解和使用这些连接器。如有需要,客户可以直接联系销售代表获取详细的组合列表或请求新的组合认证。

    6. 常见问题与解决方案


    - Q: 如何检查电线插入深度?
    - A: 使用指定的测量装置和参考电线进行校准,确保插入深度符合规范要求。
    - Q: 如何处理连接器的变形问题?
    - A: 在生产过程中遵循正确的安装步骤,使用适当的工具以减少变形风险。如果发生变形,需及时更换损坏的部件。
    - Q: 如何避免接触不良?
    - A: 确保所有接触点无损伤且正确安装,避免使用不合适的工具或不当处理连接器。

    7. 总结和推荐


    AMP DUOPLUG 2.5 MK II 连接器凭借其出色的可靠性和适应性,在电子设备和通信领域具有显著的优势。其灵活的设计、简便的安装流程以及广泛的应用范围使其成为同类产品中的佼佼者。综上所述,强烈推荐使用AMP DUOPLUG 2.5 MK II 连接器,以满足不同应用场景的需求。

4-2304525-5参数

参数
线规 22-24 AWG
间距 2.5mm
排数 1
类型 Receptacle
触头镀层 -
颜色 -
触头镀层厚度 -
针脚数 5pin
电缆端接 IDC
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘
