3-641217-4

厂牌: TE CONNECTIVITY
产品描述: 18 AWG Locking Ramp,Receptacle 3.96mm 1 4pin 760nm 金 橙色 IDC 导线安装,自由悬挂,通孔安装 15.85mm*9.017mm*18.42mm
供应商型号: JY-3-641217-4
供应商: 云汉优选
标准整包数: 1

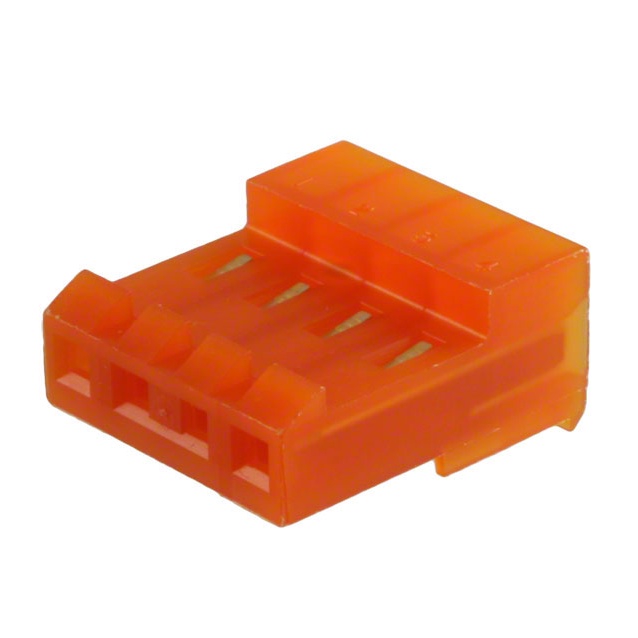

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-641217-4

3-641217-4概述

    电子元器件产品技术手册:标准矩形连接器

    1. 产品简介


    本手册介绍的是TE Connectivity公司的3-641217-4型号连接器组件,它属于接线端子系列,适用于电线到板端的应用。这款连接器的主要特点是其绝缘位移连接(IDC)设计和锁定斜坡式锁紧机制,能够确保可靠、稳定的电连接。它广泛应用于电信、工业自动化、计算机外围设备等领域,满足多种电力传输需求。

    2. 技术参数


    - 电气特性:
    - 操作电压:600 VAC
    - 接触电流(最大值):7 A
    - 线径范围:0.8 – 0.9 mm²
    - 机械特性:
    - 连接器高度:18.42 mm
    - 宽度:9.02 mm
    - 长度:15.85 mm
    - 插针排列:4个孔
    - 接触插入力类型:正常型
    - 连接器系统:线对板
    - 使用条件:
    - 工作温度范围:-55 – 105°C
    - 聚合物材料:尼龙6/6
    - 外壳颜色:橙色
    - 工作温度:-55 – 105°C
    - 工作温度(华氏度):-67 – 221°F
    - 环境标准:UL、CSA认证,符合RoHS、ELV、REACH标准

    3. 产品特点和优势


    这款接线端子具备以下独特功能和优势:
    - 可靠连接:通过锁定斜坡式锁紧机制实现稳定可靠的电连接。
    - 易于安装:绝缘位移连接技术使得安装简单快捷,无需额外工具。
    - 适用广泛:适用于多种电源传输场合,广泛用于电信、工业自动化及计算机外围设备。
    - 安全可靠:UL和CSA认证确保产品质量和安全性。
    - 低卤素设计:溴、氯、氟、碘含量低于900 ppm,无铅、六价铬、汞超标物质,符合RoHS标准。

    4. 应用案例和使用建议


    该连接器组件常用于工业控制系统和通信设备中,如电机控制装置、伺服驱动器等。具体应用案例包括用于电源转换器、变频器、通信设备等。为了确保最佳性能,建议如下:
    - 在安装前检查线材规格是否匹配,确保正确使用绝缘位移连接技术。
    - 安装过程中保持线材整洁、不扭曲,以减少接触不良的风险。
    - 配备适当的防护措施,如使用屏蔽套管保护暴露在外的电线,提高整体系统的抗干扰能力。

    5. 兼容性和支持


    该产品具有较强的兼容性,可与其他标准的电线和电缆配合使用。TE Connectivity提供全方位的技术支持和客户服务,如有任何技术疑问,可以拨打技术支持热线+1 800 522 6752寻求帮助。

    6. 常见问题与解决方案


    - 问题:连接器无法牢固连接。
    - 解决方案:请确保按照说明书正确安装,并检查是否接触不良或插针损坏。

    - 问题:接触电阻高。
    - 解决方案:可能是因为接触不良,重新检查连接器的插针是否有损伤,或尝试清洁接触面。
    - 问题:插针脱落。
    - 解决方案:确认锁紧斜坡式锁紧机制是否正常工作,或尝试更换新的连接器组件。

    7. 总结和推荐


    综上所述,TE Connectivity的3-641217-4型号接线端子是一款性能卓越、可靠性高的产品,适用于多种工业和电信领域。它的易用性和广泛兼容性使其在市场上具备显著的竞争优势。因此,我们强烈推荐该产品给需要高性能、可靠电连接解决方案的客户。

3-641217-4参数

参数
电缆端接 IDC
触头镀层
排数 1
线规 18 AWG
类型 Locking Ramp,Receptacle
触头镀层厚度 760nm
颜色 橙色
针脚数 4pin
间距 3.96mm
长*宽*高 15.85mm*9.017mm*18.42mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

3-641217-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-641217-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-641217-4 3-641217-4数据手册

3-641217-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
