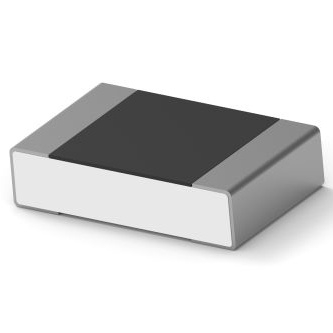

4-2176379-3

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 392Ω ±0.1% 200mW ±10ppm/℃ 0805
供应商型号: 1872871
供应商: 海外现货
标准整包数: 25
TE CONNECTIVITY 贴片电阻 4-2176379-3

4-2176379-3概述

    TE Connectivity RQ73 系列 SMD Thin Film Precision Resistor 技术手册

    1. 产品简介


    TE Connectivity 推出了一款符合 AEC-Q200 标准的薄膜精密贴片电阻,它属于 RN73 系列的姊妹产品。这些电阻器采用高纯度原材料制造,并通过激光修剪以实现精准的容差范围。它们适用于汽车、医疗设备、测量仪器以及工业应用等多种领域。

    2. 技术参数


    | 类型 | 尺寸 | 阻值范围 | 温度系数(ppm/°C) | 最大功耗 (W) | 最大工作电压 (V) | 工作温度范围 (°C) |

    | RQ73 1E | 0402 | 40R ~ 35K | ±10ppm/°C | 0.0625 | 50 | -55 ~ 155 |
    | RQ73 1J | 0603 | 40R ~ 130K | ±10ppm/°C | 0.15 | 75 | -55 ~ 155 |
    | RQ73 2A | 0805 | 10R ~ 350K | ±10ppm/°C | 0.2 | 100 | -55 ~ 155 |
    | RQ73 2B | 1206 | 10R ~ 1M0 | ±10ppm/°C | 0.4 | 200 | -55 ~ 155 |

    3. 产品特点和优势


    - 高精度:RQ73系列电阻的容差范围严格控制在±0.1%以内。
    - 稳定性能:具备良好的温度系数(±10ppm/°C),确保在不同温度下具有稳定的阻值。
    - 高可靠性:满足 AEC-Q200 标准,具备硫化抗性,并符合 RoHS 规范。
    - 多用途:适用于多种严苛的工作环境,如高温、高湿、机械冲击等。

    4. 应用案例和使用建议


    RQ73系列电阻广泛应用于汽车、医疗设备、测量仪器及工业控制等领域。例如,在医疗设备中,由于其高精度和稳定性能,可以确保设备的准确测量结果。对于汽车应用,其高可靠性和抗硫化能力使其能够在恶劣的环境中长期稳定工作。
    使用建议:
    - 确保在自动贴装系统中正确安装,以充分利用其小公差的优势。
    - 在焊接过程中,严格按照推荐的焊接条件进行,以确保焊接质量。

    5. 兼容性和支持


    - 兼容性:RQ73系列电阻可以与各种陶瓷基板和PCB板无缝兼容。
    - 支持服务:TE Connectivity 提供及时的技术支持和售后服务,可通过电子邮件、电话或在线聊天获取帮助。

    6. 常见问题与解决方案


    1. 问题:电阻器焊接时出现虚焊现象。
    - 解决方案:检查焊接条件是否符合规范,确保焊接温度和时间达到要求。
    2. 问题:电阻器长时间使用后性能下降。
    - 解决方案:确保使用环境符合规格要求,避免暴露在极端温度和湿度条件下。
    3. 问题:焊接后发现电阻值有偏差。
    - 解决方案:检查焊接工艺是否正确,可能需要重新焊接。

    7. 总结和推荐


    TE Connectivity 的 RQ73 系列薄膜精密贴片电阻是一款高性能的产品,具备高精度、稳定性和可靠性,适用于多种应用场合。强烈推荐使用,尤其是在需要精确阻值和长期稳定性的关键应用中。
    如果您有任何疑问或需要更多技术支持,请访问 [www.te.com/help] 或联系 TE Connectivity 客服团队。

4-2176379-3参数

参数
电阻值 392Ω
精度 ±0.1%
额定功率 200mW
温度系数 ±10ppm/℃
通用封装 0805
应用等级 汽车级

4-2176379-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176379-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 4-2176379-3 4-2176379-3数据手册

4-2176379-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
