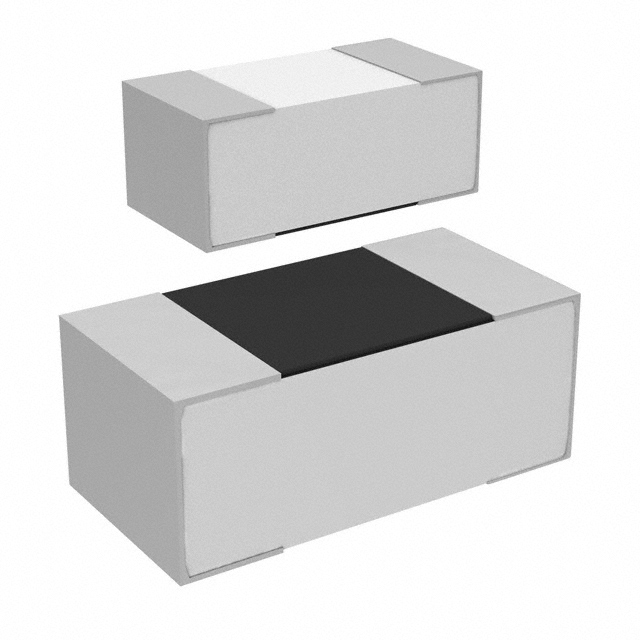

1-2176073-9

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 825Ω ±0.5% 31.25mW ±25ppm/℃ 0201 贴片安装 580μm*290μm*280μm
供应商型号: Q-1-2176073-9
供应商: 期货订购
标准整包数: 1000
TE CONNECTIVITY 贴片电阻 1-2176073-9

1-2176073-9概述

    # Thin Film Precision Resistors 产品技术手册

    产品简介


    薄膜精密电阻(Thin Film Precision Resistors)是一系列高精度且稳定性极佳的电子元器件,广泛应用于通信、工业控制、仪器仪表及医疗设备等领域。这些电阻器采用先进的薄膜工艺制造,具有出色的温度系数(TCR)和极小的容差,确保在各种复杂环境下稳定运行。
    该系列产品提供从0201到2512的不同封装尺寸,覆盖广泛的阻值范围,适合需要高度精准电阻的应用场景。其终端表面处理为100%无光泽锡镀层,确保良好的可焊性和长期可靠性。

    技术参数


    以下是该系列产品的关键规格和技术参数:
    | 参数 | 值 |

    | 工作温度范围 | -55°C 至 +155°C |
    | 绝缘电阻 | >10,000 MΩ |
    | 稳定性 | ±0.5% |
    | 最大工作电压 | 0201:15V;0402:25V;其余型号:50V |
    | 最大过载电压 | 30V至300V不等 |
    | 温度系数(TCR) | 15 ppm/°C 至 50 ppm/°C |
    具体芯片尺寸的技术规格如下表所示:
    | 芯片尺寸 | 额定功率(@70°C) | 阻值范围(Ω) | 容差(%) | TCR(ppm/°C) |

    | 0201 | 0.03125W | 49.9Ω 至 75KΩ | 0.1 至 1 | 15 至 50 |
    | 0402 | 0.063W | 4.02Ω 至 511KΩ | 0.05 至 1 | 15 至 50 |
    | 0603 | 0.063W | 4.7Ω 至 1MΩ | 0.05 至 1 | 15 至 50 |
    | 0805 | 0.1W | 4.7Ω 至 2MΩ | 0.05 至 1 | 15 至 50 |
    | 1206 | 0.125W | 4.7Ω 至 1.5MΩ | 0.05 至 1 | 15 至 50 |
    | 1210 | 0.25W | 4.7Ω 至 1MΩ | 0.05 至 1 | 15 至 50 |
    | 2010 | 0.25W | 4.7Ω 至 3MΩ | 0.05 至 1 | 15 至 50 |
    | 2512 | 0.5W | 4.7Ω 至 3MΩ | 0.05 至 1 | 15 至 50 |

    产品特点和优势


    - 高精度与稳定性:电阻器容差低至0.05%,温度系数最低可达15 ppm/°C。
    - 宽泛适用性:覆盖从小型的0201到大型的2512多种封装尺寸,满足不同应用场景需求。
    - 优秀的温度适应性:能够在极端温度条件下保持稳定表现。
    - 环保与安全:符合RoHS标准,无铅设计,绿色环保。
    这些特性使其成为高精度电路设计的理想选择,特别是在对温度敏感和长期稳定性要求较高的场合。

    应用案例和使用建议


    应用案例
    1. 通信设备:如基站和网络路由器,需要高频信号处理,对电阻值精度要求极高。
    2. 工业自动化:用于精确控制和测量系统中。
    3. 医疗设备:如心电图机和呼吸机,对元件性能和安全性要求较高。
    使用建议
    - 在高温环境中使用时,建议优先选用TCR更低的型号以保证稳定性。
    - 对于高功率应用,可以选择大尺寸芯片,例如2512型号。
    - 在焊接过程中,应严格遵循推荐的回流焊和波峰焊曲线,避免因温度过高导致损坏。

    兼容性和支持


    该系列产品与市面上主流的SMT生产线完全兼容,能够无缝集成到现有的电子制造流程中。制造商提供了详尽的技术文档和支持服务,包括在线帮助(www.te.com/help)以及电话、电子邮件和实时聊天支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值偏移 | 检查焊接温度曲线是否符合规范 |
    | 温度过高导致的电阻老化 | 更换TCR更低的型号 |
    | 过载情况下出现故障 | 确保负载不超过最大额定值 |

    总结和推荐


    总体而言,Thin Film Precision Resistors 是一款兼具高性能与广泛应用场景的优质电子元器件。其卓越的精度、稳定性和可靠性使其成为高要求电路设计的理想选择。对于需要高精度电阻的应用领域,我们强烈推荐使用该系列产品。无论是通信、工业还是医疗设备,它都能提供可靠的性能保障。如果您正在寻找一种能够兼顾精度与成本效益的电阻解决方案,这款产品无疑是一个优秀的选择。

1-2176073-9参数

参数
电阻值 825Ω
精度 ±0.5%
额定功率 31.25mW
温度系数 ±25ppm/℃
长*宽*高 580μm*290μm*280μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
