3520160KJT

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 160KΩ ±5% 1W ±200ppm/℃ 2512 贴片安装 6.4mm*3.2mm*700μm
供应商型号: Q-3520160KJT
供应商: 期货订购
标准整包数: 8000

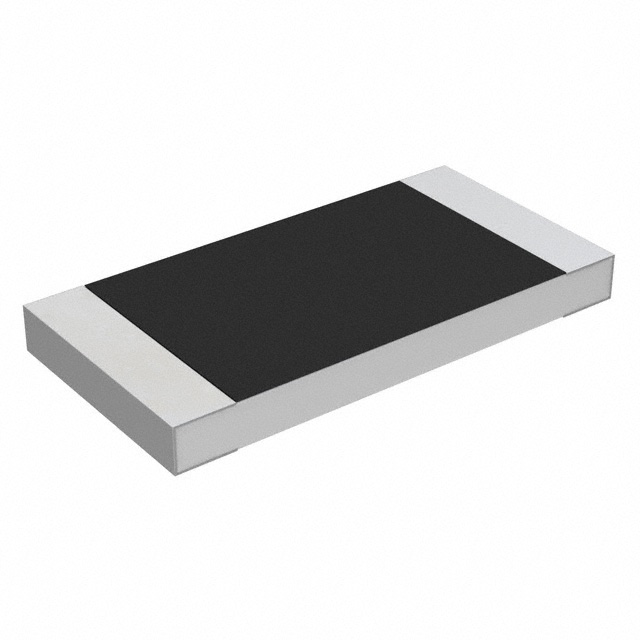

TE CONNECTIVITY 贴片电阻 3520160KJT

3520160KJT概述

    SMD Power Resistors Type 3520 Series 技术手册

    1. 产品简介


    SMD Power Resistors Type 3520 系列是 TE Connectivity 推出的一款高性价比、高功率电阻器。这些电阻器具有小尺寸与大功率比的特点,适合自动化生产和广泛应用,如高频操作等。其主要特点是价格实惠且供货充足,可以应用于电路板设计,尤其适用于那些需要高效散热的设计。

    2. 技术参数


    | 参数 | 规格 |

    | 额定功率 | 1瓦特(70°C) |
    | 最大额定连续工作电压(RCWV) | 200伏特 |
    | 最大过载电压 | 400伏特 |
    | 电阻容差 | ±5% |
    | 电阻范围 | 1Ω至1MΩ |
    | 温度系数 | ±200ppm(10Ω以下为±350ppm) |
    | 电阻网格值 | E-24 |

    3. 产品特点和优势


    - 小尺寸与大功率比:非常适合空间受限的应用。
    - 可供应大批量:通过分销商提供大量供货,便于生产。
    - 电阻标记:电阻上的标记有助于快速识别其规格。
    - 低轮廓设计:适合紧凑型电路板设计。
    - 实验室套件可用:适用于教育和研发用途。

    4. 应用案例和使用建议


    - 应用场景:这些电阻广泛应用于汽车电子、消费电子和工业控制等领域,特别适合需要高频操作的场合。
    - 使用建议:若预期电阻长时间满负荷运行,则需采取措施改善散热,如采用金属基底、铜垫等。

    5. 兼容性和支持


    这些电阻器支持自动贴装设备,并且与其他常见的SMD元件兼容。TE Connectivity 提供技术支持和维修服务。

    6. 常见问题与解决方案


    - Q: 如何处理在高温环境下使用时的功率降额?
    - A: 使用提供的功率降额曲线来确定最大功率,确保电阻在温度超过70°C时仍能安全运行。
    - Q: 流焊和回流焊接有何不同?
    - A: 流焊时焊料应用控制在芯片宽度的70%-80%,而回流焊接则调整焊料用量,焊料应用范围为芯片宽度的100%-130%。

    7. 总结和推荐


    SMD Power Resistors Type 3520 系列具有出色的性能和广泛的适用性,特别是在高频和高功率应用中表现优异。结合其低廉的价格和广泛的支持网络,推荐在各类电子产品中使用这款电阻器。

3520160KJT参数

参数
电阻值 160KΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 6.4mm*3.2mm*700μm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3520160KJT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3520160KJT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 3520160KJT 3520160KJT数据手册

3520160KJT封装设计

查看详情并下载
Symbol
Footprint
3D Model
