W23-X1A1G-20

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W23 系列, 20A, 1 极
供应商型号: Q-W23-X1A1G-20
供应商: 国内现货
标准整包数: 3

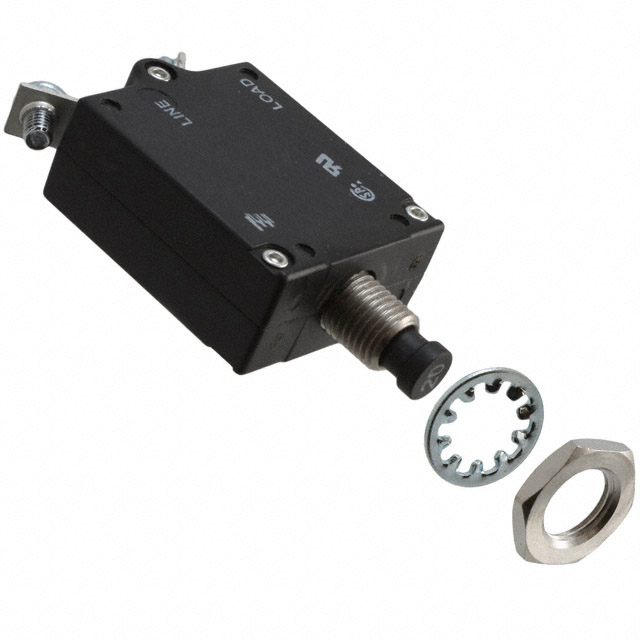

TE CONNECTIVITY 断路器 W23-X1A1G-20

W23-X1A1G-20概述


    产品简介


    泰科电子热断路器
    泰科电子的W23/W31系列热断路器适用于多种电气保护需求。它们主要用于在电路过载时提供快速可靠的保护,避免设备损坏。W23系列配备可见的脱扣指示带,而W31系列则采用旋转手柄设计,两种型号均能用于单极电路,且具有不同电流范围的选项。这些断路器广泛应用于家用电器、工业控制设备以及自动化系统中,为用户提供安全可靠的保护。

    技术参数


    - 电流范围:0.5A至50A。
    - 电压范围:直流50V或交流240V(至400Hz)。
    - 最大分断能力:具备4X最大串联熔丝保护的型号在240VAC下可达1000A;在50VDC下为1000A;不具备此保护的型号在50VDC下可达2000A。
    - 耐压等级:大于1500V RMS。
    - 使用寿命:超过6000次100%额定电流的循环操作或10000次机械操作。
    - 抗环境性能:符合MIL-STD-202标准,湿度和盐雾测试合格。
    - 终端配置:两个#8-32螺钉端子。

    产品特点和优势


    - 双重保护功能:除了常规的过载保护外,W23和W31还具备短路保护功能。
    - 高可靠性:经过严格的质量检测和认证,确保在复杂环境下的稳定运行。
    - 易于安装和维护:简单的设计使得安装和更换非常方便,适合各种现场条件。
    - 高性价比:相对于其他品牌的产品,W23和W31系列提供了更高的性能价格比,使其在市场上具有较强的竞争力。

    应用案例和使用建议


    - 家庭应用:可作为冰箱、洗衣机、微波炉等家电设备的保护装置,避免因电流过载导致设备故障。
    - 工业应用:在工厂自动化设备中,W23/W31断路器可以有效防止电机和其他关键部件因过热而受损。
    - 推荐使用建议:在安装过程中,确保按照正确的接线方法进行连接,使用合适的电源电压和电流范围,定期检查设备的工作状态以确保最佳性能。

    兼容性和支持


    - 兼容性:W23/W31系列断路器设计灵活,可轻松集成到现有系统中。制造商提供了详细的尺寸和接线图,方便用户进行匹配和安装。
    - 技术支持:如果需要技术支持,用户可以通过参考手册内的信息联系制造商,获取专业的帮助和指导。

    常见问题与解决方案


    - 问题1:如何正确安装断路器?
    - 解决方案:请参阅产品手册中的安装指南,按照步骤进行接线和固定。
    - 问题2:断路器无法复位怎么办?
    - 解决方案:首先检查负载情况,确认无异常后,尝试重启系统;若问题依旧,请联系技术支持。
    - 问题3:设备发生故障时,断路器不动作?
    - 解决方案:确认断路器未受到过热影响,必要时更换新的断路器。

    总结和推荐


    泰科电子W23/W31系列热断路器是一款集高效性与经济性于一身的产品,适用于多种电气保护场景。它不仅具备强大的过载和短路保护能力,而且拥有出色的可靠性和易于安装的特点。无论是家用还是工业应用,W23/W31都能提供卓越的安全保障。我们强烈推荐这些产品给需要高性能电气保护的用户。

W23-X1A1G-20参数

参数
极数 1
额定电压-AC 240V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 推拉,柱塞
额定电流 20A
长*宽*高 40.64mm*17.53mm*35.15mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W23-X1A1G-20厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W23-X1A1G-20数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W23-X1A1G-20 W23-X1A1G-20数据手册

W23-X1A1G-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 34.4875
13+ $ 30.0625
26+ $ 28.6125
54+ $ 27.2625
250+ $ 26.0625
库存: 300
起订量: 3 增量: 3
交货地:
最小起订量为:3
合计: $ 103.46
