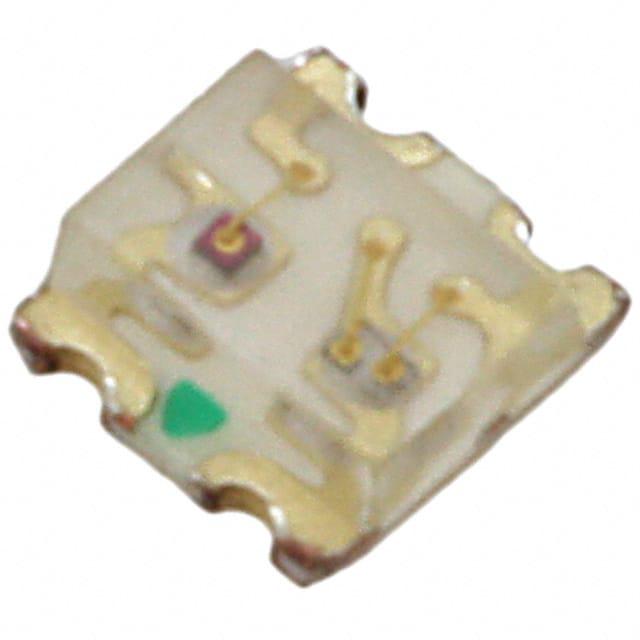

LTST-C195TBKFKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 蓝色,橙色LED, 1513 (0605)封装, 波长470 / 605 nm, 1.6 x 1.5mm
供应商型号: LTST-C195TBKFKT
供应商: 国内现货
标准整包数: 4000
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-C195TBKFKT

LTST-C195TBKFKT概述

    LITE-ON DCC LTST-C195TBKFKT 技术手册解析

    产品简介


    LITE-ON DCC LTST-C195TBKFKT 是一款表面贴装型LED(SMD LED),具备双色芯片设计。这种LED采用高亮度InGaN和AlInGaP芯片,分别用于蓝色和橙色发光。这款LED广泛应用于办公设备、通信设备和家用电器等普通电子产品中,特别是在那些需要高性能和可靠性的场合。

    技术参数


    - 封装方式: 8毫米带装在7英寸直径的卷盘上,符合EIA标准。
    - 电气特性:
    - 蓝光: 最小功率耗散为76mW,峰值正向电流可达100mA,直流正向电流为20mA。
    - 橙光: 最小功率耗散为75mW,峰值正向电流为80mA,直流正向电流为30mA。
    - 工作环境:
    - 操作温度范围为-20°C至+80°C。
    - 存储温度范围为-30°C至+100°C。
    - 焊接条件:
    - 红外回流焊接条件: 260°C,持续5秒。
    - 波峰焊焊接条件: 260°C,持续5秒。
    - 汽相焊接条件: 215°C,持续3分钟。

    产品特点和优势


    1. 环保特性: 符合ROHS标准和绿色产品要求。
    2. 高亮度: 采用InGaN和AlInGaP芯片,提供高亮度输出。
    3. 兼容性: 适用于自动放置设备,并且兼容红外和汽相回流焊接工艺。
    4. 可靠性: 具有良好的热稳定性,在各种极端环境下都能保持稳定的性能。

    应用案例和使用建议


    - 办公设备: 用于打印机、扫描仪等设备的指示灯。
    - 通信设备: 可作为无线路由器、调制解调器的指示灯。
    - 家用电器: 用于家电控制面板上的状态指示灯。
    - 医疗设备: 适用于医用设备的信号显示。
    使用建议:
    1. 在焊接前确保焊接环境无尘,避免污染LED。
    2. 使用导电腕带或防静电手套进行操作,以防止静电损坏。
    3. 在储存过程中,尽量保持在密封容器内,并加入适当的干燥剂,避免潮湿。

    兼容性和支持


    LTST-C195TBKFKT 兼容红外回流焊接和波峰焊焊接工艺,适合各种自动放置设备。制造商提供详尽的技术支持和维护服务,帮助用户在使用过程中解决各种问题。

    常见问题与解决方案


    1. 问题: 静电损坏
    - 解决方案: 使用导电腕带或防静电手套操作,所有设备、工具必须接地。
    2. 问题: 发光异常
    - 解决方案: 检查接线是否正确,使用低电流测试电压。

    总结和推荐


    LITE-ON DCC LTST-C195TBKFKT 是一款高性能的SMD LED,具有高亮度、稳定可靠的特点,适用于多种应用场景。它不仅满足ROHS标准和绿色产品要求,还具有出色的热稳定性。因此,我们强烈推荐此产品用于需要高精度和可靠性的应用场合。
    综上所述,LITE-ON DCC LTST-C195TBKFKT 不仅是办公设备、通信设备和家用电器的理想选择,还能应用于医疗和生命支持系统中。如果您需要高亮度、高可靠性的LED解决方案,这款产品将是您的不二之选。

LTST-C195TBKFKT参数

参数
波长 470nm,605nm
测试电流 20mA Blue,20mA Orange
显示颜色 无色,橙色,蓝色
视角 130°
透镜类型 透明
Vf-正向电压 3.3V(蓝色)(Typ),2V(橙色)(Typ)
透镜形状 带平顶,矩形
长*宽*高 550μm(高度)
通用封装 0606
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LTST-C195TBKFKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-C195TBKFKT LTST-C195TBKFKT数据手册

LTST-C195TBKFKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.2702
8000+ ¥ 0.2657
12000+ ¥ 0.259
库存: 40000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1080.8
