首页  >  产品百科  >  LTST-S110TGKT

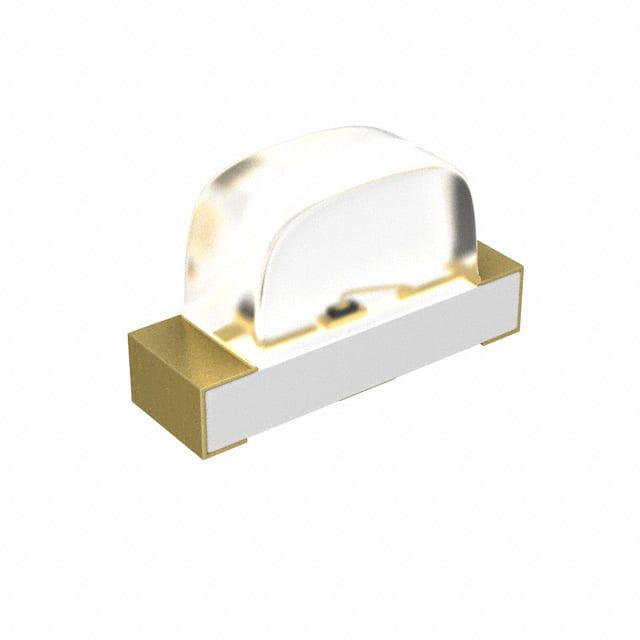

LTST-S110TGKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 绿光LED, 3016 (1206) 侧视封装, 波长525 nm, 3.2 x 1mm
供应商型号: F-LTST-S110TGKT
供应商: 海外现货
标准整包数: 3000
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-S110TGKT

LTST-S110TGKT概述

    LITE-ON DCC LTST-S110TGKT 技术手册解析

    产品简介


    LITE-ON DCC的LTST-S110TGKT是一款表面贴装(SMD)型LED,采用侧视芯片设计。这款LED主要特点在于其超亮的InGaN芯片,具备高可靠性和广泛的适用性。其主要功能是在各种办公设备、通信设备以及家用电器中提供指示和照明。该产品通过RoHS认证,符合环保标准。

    技术参数


    - 绝对最大额定值
    - 功耗:76mW
    - 峰值正向电流(1/10占空比,0.1ms脉冲宽度):100mA
    - 直流正向电流:20mA
    - 工作温度范围:-20°C 至 +80°C
    - 存储温度范围:-30°C 至 +100°C
    - 红外焊接条件:260°C 持续10秒
    - 电气/光学特性
    - 发光强度(IV):71.0 mcd至450.0 mcd (IF = 20mA)
    - 观察角度(2θ1/2):130度
    - 峰值发射波长(λP):530 nm
    - 主导波长(λd):525 nm
    - 半宽谱线(Δλ):35 nm
    - 正向电压(VF):2.80V至3.60V(IF = 20mA)
    - 反向电流(IR):10 μA(VR = 5V)

    产品特点和优势


    1. 环保合规性:符合RoHS和绿色产品标准,适用于需要环保要求的应用场景。
    2. 高亮度:采用InGaN芯片,具备高亮度特性。
    3. 易用性:支持自动放置设备,兼容红外回流焊工艺。
    4. 耐久性:满足严格的温度和湿度测试标准,适用于恶劣环境。

    应用案例和使用建议


    LTST-S110TGKT适用于多种应用场景,例如办公设备、通信设备及家用电器等。实际使用中,建议将LED集成到电路中时采用电流限流电阻以确保亮度均匀。对于长时间存储,建议在密封容器内保存,并适当添加干燥剂。

    兼容性和支持


    该产品采用EIA标准封装,与自动放置设备兼容。LITE-ON公司提供了详细的使用指导和技术支持,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    1. 静电损害:处理LED时需佩戴防静电腕带或手套,确保所有设备和机械接地。
    2. 反向电压问题:应避免LED的反向操作,否则可能导致损坏。
    3. 焊接条件:焊接时建议按照JEDEC标准设定温度曲线,以确保可靠的焊点。

    总结和推荐


    LTST-S110TGKT凭借其高亮度、环保合规性及易用性,在多种应用领域展现出强大的市场竞争力。建议在设计相关电路时考虑其特性,并遵循厂家提供的使用指南。总体而言,这是一款值得推荐的产品,尤其适合对环境要求较高的应用场景。

LTST-S110TGKT参数

参数
视角 130°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 带圆顶,矩形
波长 525nm@20mA
测试电流 20mA
显示颜色 无色,绿色
长*宽*高 1mm(高度)
通用封装 1206
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LTST-S110TGKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-S110TGKT LTST-S110TGKT数据手册

LTST-S110TGKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
