首页  >  产品百科  >  LTST-S326KGJSKT

LTST-S326KGJSKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 绿色,黄色LED, 3020 (1208) 侧视封装, 波长571 / 589 nm, 3 x 1mm
供应商型号: 31M-LTST-S326KGJSKT
供应商: 云汉优选
标准整包数: 5

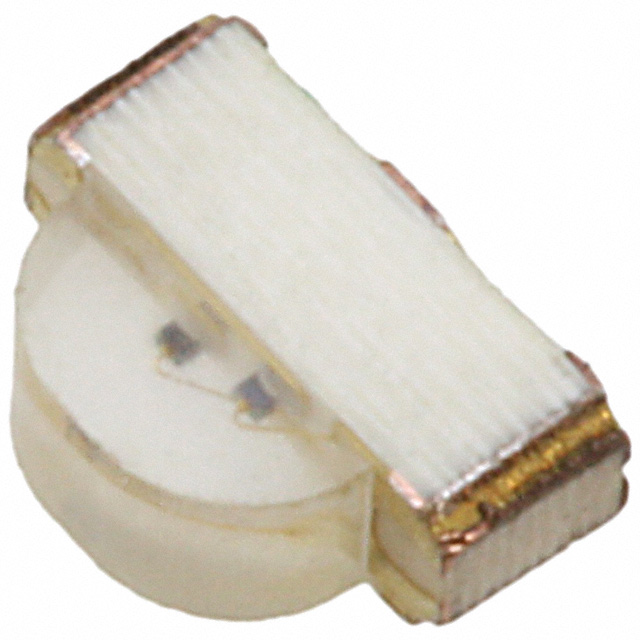

LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-S326KGJSKT

LTST-S326KGJSKT概述


    产品简介


    LTST-S326KGJSKT:Lite-On公司的双色/直角芯片LED
    Lite-On公司的LTST-S326KGJSKT是一种高性能的双色/直角芯片LED,专为LCD背光设计。该产品具有超亮的AlInGaP芯片,可提供绿色和黄色两种颜色选择。它符合RoHS标准,并且是环保型产品。由于其独特的设计和高可靠性,这款LED广泛应用于办公设备、通信设备及家用电器等多个领域。

    技术参数


    - 封装:8毫米带盘,直径7英寸的盘式封装
    - 电源消耗:
    - 绿色:75 mW
    - 黄色:75 mW
    - 峰值正向电流(1/10占空比,0.1毫秒脉冲宽度):
    - 绿色:80 mA
    - 黄色:80 mA
    - 直流正向电流:
    - 绿色:30 mA
    - 黄色:30 mA
    - 线性降额:从25°C开始,每度摄氏度降额0.4 mA
    - 反向电压:
    - 绿色:5 V
    - 黄色:5 V
    - 操作温度范围:-55°C至+85°C
    - 存储温度范围:-55°C至+85°C
    - 波峰焊接条件:260°C,持续5秒
    - 红外焊接条件:260°C,持续5秒
    - 蒸汽相焊接条件:215°C,持续3分钟

    产品特点和优势


    - 环保材料:LTST-S326KGJSKT符合RoHS和绿色产品标准,确保无有害物质。
    - 高亮度:采用超亮AlInGaP芯片,提供卓越的亮度。
    - 适用性强:设计适用于多种设备,特别是LCD背光。
    - 封装便利:采用EIA STD标准封装,方便自动贴装设备使用。
    - 耐热性强:能承受高温焊接过程,适用于红外和蒸汽相回流焊工艺。

    应用案例和使用建议


    应用案例
    - LCD背光:这款LED非常适合用于LCD显示器的背光源,提供清晰明亮的显示效果。
    - 通信设备:适用于各种通信设备,如路由器、交换机等。
    使用建议
    - 温度控制:为了延长使用寿命,在焊接时注意控制温度,避免过高的焊接温度对LED造成损害。
    - 驱动电路:推荐使用限流电阻进行驱动,以确保多组并联的LED亮度一致。
    - 防静电措施:在处理LED时,建议使用防静电手环或手套,确保设备和工具接地良好。

    兼容性和支持


    - 兼容性:LTST-S326KGJSKT与红外和蒸汽相回流焊工艺兼容,也适合自动化装配设备。
    - 支持和服务:制造商提供了详细的指导文档和技术支持,用户可以随时联系制造商获取帮助。

    常见问题与解决方案


    1. LED不发光
    - 解决方案:检查驱动电路是否正确安装限流电阻,确认焊接质量。
    2. LED亮度不足
    - 解决方案:调整驱动电流,确保在规定的电流范围内运行。
    3. LED出现异常漏电现象
    - 解决方案:检查焊接过程中是否受到静电损伤,如有必要,重新烘烤后重新焊接。

    总结和推荐


    LTST-S326KGJSKT是一款高质量的双色/直角芯片LED,具备高亮度、环保材料和出色的耐温性能,适用于多种电子设备和应用场景。它的多功能性和稳定性使其在市场上具有很强的竞争力。强烈推荐给需要高可靠性和良好环境适应性的用户。

LTST-S326KGJSKT参数

参数
测试电流 20mA Green,20mA Yellow
显示颜色 无色,绿色,黄色
视角 130°
透镜类型 透明
Vf-正向电压 2V,2V
透镜形状 带圆顶,矩形
波长 571nm,631nm
长*宽*高 1mm(高度)
通用封装 1208
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LTST-S326KGJSKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-S326KGJSKT LTST-S326KGJSKT数据手册

LTST-S326KGJSKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
