LTST-C930TBKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 蓝光LED, 3125 (1210)封装, 波长475 nm, 3.2 x 2.4mm
供应商型号: LTST-C930TBKT 1210
供应商: 国内现货
标准整包数: 1500

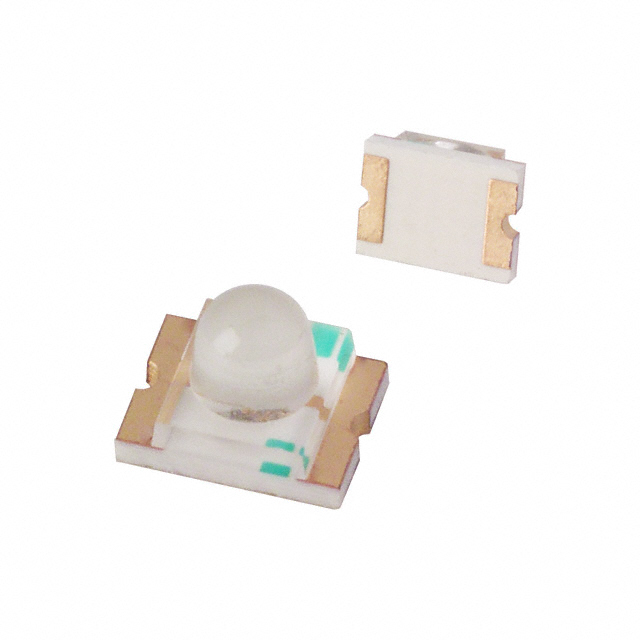

LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-C930TBKT

LTST-C930TBKT概述

    # LITE-ON LTST-C930TBKT SMD LED 技术手册解读

    1. 产品简介


    LITE-ON LTST-C930TBKT 是一款表面贴装(SMD)型发光二极管(LED),具有以下特点:
    - 产品类型:InGaN 蓝色芯片 LED。
    - 主要功能:提供高亮度蓝色光输出,用于照明和信号指示。
    - 应用领域:广泛应用于办公设备、通信设备及家用电器等领域。

    2. 技术参数


    | 参数 | 符号 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 | 测试条件 |
    ||
    | 发光强度 | IV | 180.0 | 450.0 | - | mcd | IF = 20mA |
    | 观看角度 | 2θ1/2 | - | 25 | - | deg | 图6 |
    | 峰值发射波长 | λP | - | 468 | - | nm | 图1 |
    | 主导波长 | λd | 465.0 | - | 475.0 | nm | IF = 20mA |
    | 光谱半宽度 | Δλ | - | 25 | - | nm | 图1 |
    | 正向电压 | VF | 3.4 | 3.8 | - | V | IF = 20mA |
    | 反向电流 | IR | - | - | 10 | μA | VR = 5V |
    工作条件
    - 功耗:76 mW
    - 峰值正向电流:100 mA(1/10 占空比,0.1ms 脉宽)
    - 直流正向电流:20 mA
    - 工作温度范围:-20°C 至 +80°C
    - 存储温度范围:-30°C 至 +100°C

    3. 产品特点和优势


    LTST-C930TBKT 的独特功能和优势如下:
    - 环保设计:符合 ROHS 和绿色产品标准。
    - 高效能封装:采用圆顶透镜芯片 LED,确保高亮度输出。
    - 兼容性强:可兼容自动放置设备,支持红外回流焊和蒸汽相回流焊工艺。
    - 标准化设计:采用 EIA 标准封装,适合 IC 集成应用。

    4. 应用案例和使用建议


    应用案例
    LTST-C930TBKT 可用于各种显示和指示系统,例如:
    - 家电面板指示灯
    - 通信设备信号灯
    - 办公设备状态指示器
    使用建议
    1. 在高湿度环境中使用时,需注意防止冷凝水对 LED 的影响。
    2. 确保驱动电路中加入限流电阻,以避免因电流不均导致亮度差异。
    3. 在安装过程中遵循推荐的焊接曲线,确保最佳热稳定性。

    5. 兼容性和支持


    兼容性
    - 与大多数 SMD 设备兼容,便于集成到现有电路中。
    - 支持 SnAgCu 焊料,适用于无铅工艺。
    厂商支持
    LITE-ON 提供详尽的技术文档和支持服务,包括:
    - 技术咨询热线
    - 在线技术支持平台
    - 定期的用户培训和研讨会

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED 亮度异常 | 检查驱动电流是否符合规范 |
    | 焊接后 LED 不亮 | 确认焊接温度和时间是否正确 |
    | 反向漏电流过大 | 更换符合要求的反向电流标准的产品 |

    7. 总结和推荐


    综合评估
    LTST-C930TBKT 以其高亮度、低功耗、环保设计和广泛的适用性,在市场上具有较强的竞争力。其出色的稳定性和可靠性使其成为各类电子设备的理想选择。
    推荐结论
    我们强烈推荐使用 LTST-C930TBKT 作为高性能 LED 解决方案。无论是新项目开发还是现有设备升级,这款产品都能提供卓越的表现和长久的使用寿命。

LTST-C930TBKT参数

参数
视角 25°
透镜类型 透明
Vf-正向电压 3.4V
透镜形状 圆形,带圆顶
波长 470nm@20mA
测试电流 20mA
显示颜色 无色,蓝色
长*宽*高 2.4mm(高度)
通用封装 1210
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LTST-C930TBKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-C930TBKT LTST-C930TBKT数据手册

LTST-C930TBKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 0.1375
3000+ ¥ 0.132
4500+ ¥ 0.1276
库存: 15000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 206.25
