首页  >  产品百科  >  LTST-T680KFWT

LTST-T680KFWT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 橙色LED, PLCC 2封装, 波长612 nm, 3.2 x 2.8 x 1.9mm
供应商型号: 1689496
供应商: 海外现货
标准整包数: 2000

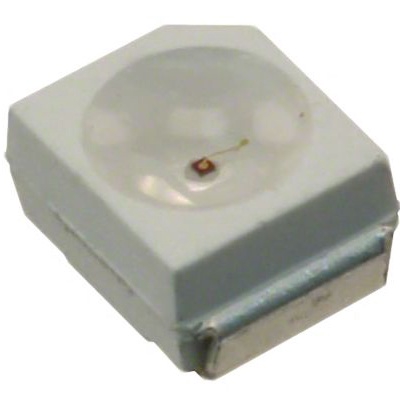

LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-T680KFWT

LTST-T680KFWT概述

    LITE-ON LTST-T680KFWT SMD LED 技术手册

    1. 产品简介


    LITE-ON LTST-T680KFWT 是一款表面贴装型发光二极管(SMD LED),适用于小型化设计和自动化电路板组装。这些 SMD LED 在多种电子设备中广泛应用,包括无绳电话、手机、笔记本电脑、网络系统、家用电器和室内标牌等。

    2. 技术参数


    - 包装:8mm 带子,直径为 7 英寸的盘装形式
    - 电气特性
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 最大功率耗散:72mW
    - 脉冲正向电流:80mA(1/10 脉冲占空比,0.1ms 脉宽)
    - 直流正向电流:30mA
    - 正向电压范围:1.8V 至 2.4V(@20mA)
    - 反向电流:≤10μA(@5V)
    - 光学特性
    - 发光强度范围:140.0 mcd 至 450.0 mcd(@20mA)
    - 视角:120°(半值角)
    - 主峰波长:609nm
    - 半峰全宽:15nm
    - 主导波长范围:600nm 至 612nm(@20mA)

    3. 产品特点和优势


    - 环保合规:符合 ROHS 标准
    - 兼容性:EIA 标准封装,兼容自动放置设备,适合红外回流焊工艺
    - 耐用性:可在较宽的温度范围内稳定工作,具有良好的抗冲击和振动能力
    - 预处理:加速至 JEDEC Level 3 预处理标准,确保长期可靠性

    4. 应用案例和使用建议


    - 应用案例:可应用于电信设备、办公自动化设备、家用电器、工业设备等领域。
    - 使用建议:
    - 清洁时使用酒精溶剂如异丙醇,避免使用不明化学液体。
    - 建议采用红外回流焊或气相焊工艺进行焊接,以保证焊接质量和可靠性。
    - 使用带有防静电腕带或防静电手套操作,确保静电防护。


    5. 兼容性和支持


    - 兼容性:适用于标准的 8mm 带式盘装,可兼容大多数自动贴片机。
    - 支持和维护:LITE-ON 提供详细的使用指南和售后技术支持,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题 1:如何清洁 LED?
    - 解决方案:建议使用酒精溶剂如异丙醇进行清洁,时间不超过一分钟。
    - 问题 2:焊接温度过高会损坏 LED 吗?
    - 解决方案:请参考标准的焊接温度曲线,遵循制造商的建议温度设置,避免损坏设备。
    - 问题 3:如何检测静电损坏?
    - 解决方案:检查 LED 的发光强度和正向电压,正常情况下正向电压应大于 2.0V@0.1mA(AlInGaP 产品)。

    7. 总结和推荐


    LITE-ON LTST-T680KFWT SMD LED 是一款高度可靠且多功能的 LED,广泛适用于各种电子设备中。其环保、耐用且易于操作的特点使其在市场上具有很强的竞争力。推荐用户在使用时严格遵守使用指南,确保产品的最佳性能和使用寿命。
    希望本文档能为您提供所需的信息,并帮助您更好地了解和使用 LITE-ON LTST-T680KFWT SMD LED。

LTST-T680KFWT参数

参数
波长 600-612@20mA
测试电流 20mA
显示颜色 橙色
视角 120°
透镜类型 扩散
Vf-正向电压 2.1V
透镜形状 圆形,带平顶
长*宽*高 1.9mm(高度)
通用封装 2-SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LTST-T680KFWT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-T680KFWT LTST-T680KFWT数据手册

LTST-T680KFWT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.6851
4000+ ¥ 0.6681
8000+ ¥ 0.6586
库存: 0
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 0
