LTST-E680UGKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 绿光LED, PLCC 4封装, 波长535 nm, 3.2 x 2.8 x 1.9mm
供应商型号: 1278425
供应商: 海外现货
标准整包数: 50

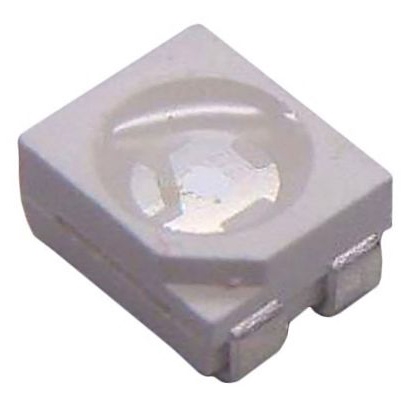

LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-E680UGKT

LTST-E680UGKT概述

    LTST-E680UGKT SMD LED 产品概述与技术手册

    1. 产品简介


    LTST-E680UGKT 是一款表面贴装型(SMD)发光二极管(LED),专为现代电子设备设计。 它采用了无铅焊接标准,符合环保要求。LTST-E680UGKT 集成了先进的光电技术,适用于办公设备、通信设备及家用电器等领域。它的特点是高亮度、宽视角及良好的可靠性,确保在各种环境下稳定工作。

    2. 技术参数


    - 功率耗散:114mW
    - 峰值正向电流(1/10 功率周期,1ms 脉冲宽度):100mA
    - 直流正向电流:30mA
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-40℃至+100℃
    - 正向电压(IF=30mA):3.3V 至 3.8V
    - 反向电流(VR=5V):10μA
    - 发光强度(IF=30mA):1120mcd 至 2800mcd
    - 视场角:120°
    - 峰值发射波长:518nm
    - 主导波长:520.0nm 至 535.0nm
    - 光谱线半宽:35nm

    3. 产品特点和优势


    - 绿色环保:LTST-E680UGKT 符合 RoHS 标准,是一款环保产品。
    - 易于自动化生产:采用 EIA 标准封装,兼容自动放置设备和红外回流焊接工艺。
    - 高可靠性和稳定性:具备出色的热冲击和高低温储存测试表现,能够在极端环境中正常工作。
    - 高亮度和宽视角:提供高达 2800mcd 的发光强度,视角可达 120 度,确保在各种角度下都能获得良好的视觉效果。

    4. 应用案例和使用建议


    - 办公设备:可应用于打印机、扫描仪等办公设备的指示灯。
    - 通信设备:可用于路由器、交换机等通信设备的信号指示。
    - 家用电器:适合于微波炉、洗衣机等家用电器的操作面板指示灯。
    使用建议:
    - 确保焊接条件符合 JEDEC 标准,避免损坏 LED。
    - 清洁时仅使用乙醇或异丙醇,以避免损害封装材料。
    - 存储时注意温度和湿度控制,保持 LED 在适当的环境中存放,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:LTST-E680UGKT 采用标准 EIA 封装,可以与大多数自动化装配设备兼容。
    - 支持:LITE-ON 提供全面的技术支持和维护服务,包括产品咨询、应用指导及售后服务。

    6. 常见问题与解决方案


    - Q: 如何清洁 LED?
    - A: 使用乙醇或异丙醇浸泡 LED 约一分钟。

    - Q: 如何避免静电损害?
    - A: 使用防静电手套或腕带,确保所有设备和机器接地,使用离子风机消除静电。
    - Q: 如何确保焊接质量?
    - A: 遵循 JEDEC 标准进行回流焊接,确保温度曲线符合规范。

    7. 总结和推荐


    LTST-E680UGKT 是一款高可靠性和高亮度的 SMD LED,适用于多种电子产品。它不仅符合环保标准,还具有良好的机械和热稳定性。通过严格的质量控制和先进的技术参数,LTST-E680UGKT 在多个应用领域都表现出色。因此,我们强烈推荐使用这款产品。

    本报告基于 LITE-ON Technology Corp. 提供的 LTST-E680UGKT 产品数据表编写,详细介绍了该产品的技术参数、优势、应用建议等内容,希望对您的采购和应用决策有所帮助。

LTST-E680UGKT参数

参数
显示颜色 无色,绿色
视角 120°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 528nm
测试电流 30mA
长*宽*高 3.2mm*2.8mm*1.9mm
通用封装 PLCC-4
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LTST-E680UGKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-E680UGKT LTST-E680UGKT数据手册

LTST-E680UGKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 2.2531
500+ ¥ 2.2032
1000+ ¥ 2.1566
库存: 2279
起订量: 100 增量: 0
交货地:
最小起订量为:50
合计: ¥ 112.65
直接购买
加入购物车
