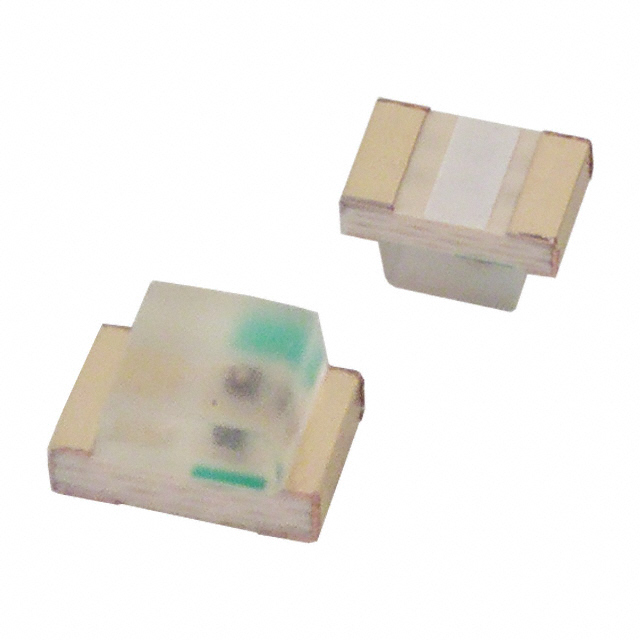

LTST-C170EKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 红光LED, CHIP LED 0805系列, 2012 (0805)封装, 波长621 nm, 2 x 1.25mm
供应商型号: LTST-C170EKT 0805
供应商: 国内现货
标准整包数: 15000
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-C170EKT

LTST-C170EKT概述

    电子元器件产品技术手册解析:LTST-C170EKT

    产品简介


    LTST-C170EKT 是由 LITE-ON TECHNOLOGY CORPORATION 生产的一种红色发光二极管(Red LED)。这款 LED 主要用于各种需要指示灯或信号灯的应用领域,如消费电子产品、家用电器、工业设备等。该 LED 具备高可靠性,符合 EIA STD 封装标准,可与大多数自动贴片机兼容,从而提高了制造效率和产品质量。

    技术参数


    以下是 LTST-C170EKT 的技术规格和性能参数:
    - 封装尺寸:8mm带式包装,直径为7英寸的盘式卷材。
    - 功率耗散:最大100毫瓦。
    - 峰值正向电流:(脉冲宽度为0.1ms,占空比为1/10)120毫安。
    - 连续正向电流:30毫安。
    - 反向电压:5伏。
    - 操作温度范围:-55°C 至 +85°C。
    - 储存温度范围:-55°C 至 +85°C。
    - 焊接条件:波峰焊260°C持续5秒;红外回流焊260°C持续5秒;蒸汽相焊接215°C持续3分钟。
    - 典型光学特性:
    - 发光强度:1.0至2.0毫坎德拉(mcd)。
    - 视角:130度。
    - 峰值发射波长:630纳米。
    - 主导波长:621纳米。
    - 色谱线半宽:24纳米。
    - 正向电压:2.0至2.6伏特。
    - 反向电流:100微安。
    - 容量:20皮法(PF)。

    产品特点和优势


    - 兼容性强:兼容自动贴片设备,适合大批量生产。
    - 多种焊接方式兼容:支持红外回流焊、蒸汽相焊接等常见的焊接工艺。
    - 高可靠性:满足广泛的温度范围,适用于恶劣的工作环境。
    - 精确的颜色和亮度控制:通过调节电流可以实现精准的发光强度和色彩。

    应用案例和使用建议


    LTST-C170EKT 通常应用于需要指示灯或信号灯的场合,如家电控制面板、智能家居设备等。根据手册中的使用建议,建议在焊接过程中保持适当的焊接时间和温度,以确保 LED 的可靠安装和长期稳定运行。同时,在设计电路时应注意电流和电压限制,避免过载导致的损坏。

    兼容性和支持


    LTST-C170EKT 与市面上常见的自动贴片机和焊接设备兼容,可无缝集成到现有的制造流程中。厂商提供详细的技术支持,包括产品规格、焊接指南及常见问题解答,帮助用户更好地利用和维护该产品。

    常见问题与解决方案


    - Q:如何清洁 LED?
    - A:建议使用无水乙醇或异丙醇清洗,避免使用未指定的化学液体,以免损害 LED 外壳。
    - Q:焊接过程中出现虚焊怎么办?
    - A:检查焊接温度和时间是否符合要求,调整焊接参数并重新焊接。
    - Q:如何判断 LED 是否损坏?
    - A:测量 LED 的正向和反向电压,如果正向电压过高或反向电压过大,则可能是 LED 损坏。

    总结和推荐


    总体而言,LTST-C170EKT 是一款高性能、高可靠性的红光 LED,广泛应用于各类电子设备中。其优良的焊接兼容性和广泛的操作温度范围使其成为众多制造商的首选。对于需要高精度和稳定性的应用场合,强烈推荐使用 LTST-C170EKT。

LTST-C170EKT参数

参数
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 630nm
测试电流 10mA
显示颜色 无色,红色
视角 130°
长*宽*高 2mm*1.25mm*1.1mm
通用封装 SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LTST-C170EKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-C170EKT LTST-C170EKT数据手册

LTST-C170EKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.1625
30000+ ¥ 0.156
45000+ ¥ 0.1534
库存: 150000
起订量: 15000 增量: 0
交货地:
最小起订量为:15000
合计: ¥ 2437.5
直接购买
加入购物车
