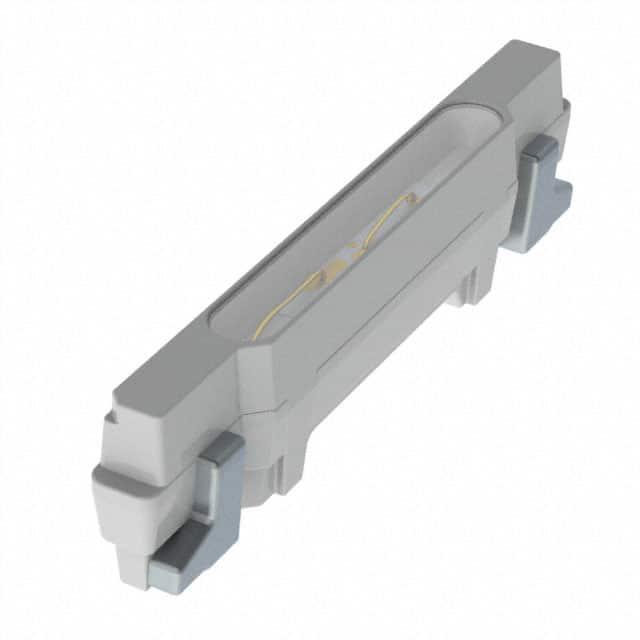

LTST-010KRKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 631nm@20mA 110° 2V 20mA 带平顶,矩形 透明 无色,红色 SMD 标准安装,贴片安装 450μm(高度)
供应商型号: LTST-010KRKT SMD,3.8X1MM
供应商: 国内现货
标准整包数: 3000
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-010KRKT

LTST-010KRKT概述

    文章:SMD LED(LTST-010KRKT)技术手册

    1. 产品简介


    SMD(表面贴装)LED(LTST-010KRKT)是LITE-ON公司推出的一款小型化电子元器件,特别适合自动化PC板组装和空间敏感型应用。这些LED适用于各种电子设备,包括无绳电话、手机、笔记本电脑、网络系统、家用电器以及室内标志板等多种应用场合。

    2. 技术参数


    - 封装尺寸:12mm带式包装在直径为7英寸的卷盘上。
    - 认证:符合ROHS标准。
    - 电源功率消耗:72mW(Ta=25°C时)。
    - 正向电流:峰值正向电流为80mA(1/10占空比,0.1ms脉宽),直流正向电流为30mA。
    - 反向电压:5V。
    - 工作温度范围:-40°C至+85°C。
    - 储存温度范围:-40°C至+100°C。
    - 发光强度:最小112mcd,最大280mcd(IF=20mA时)。
    - 发射波长:峰值639nm,主波长631nm。

    3. 产品特点和优势


    LTST-010KRKT SMD LED具有以下特点和优势:
    - 环保:符合ROHS标准。
    - 可靠性:支持红外回流焊工艺,符合J-STD-020B标准。
    - 多功能性:兼容自动放置设备,预处理加速至JEDEC第3级。
    - 广泛的适用性:适用于电信、办公自动化、家用电器、工业设备等多个领域。
    - 高效能:高亮度发光,能够满足不同应用场景的需求。

    4. 应用案例和使用建议


    这款SMD LED广泛应用于电信设备、办公自动化设备、家用电器和工业设备中,例如状态指示灯、信号灯和照明设备。在使用时应注意遵循正确的清洁和焊接程序,避免不必要的损坏。具体操作可以参考制造商提供的用户指南和温度曲线图。

    5. 兼容性和支持


    LTST-010KRKT SMD LED与市场上主流的自动放置设备和焊接工艺高度兼容。此外,制造商提供了详尽的技术支持和售后服务,确保客户能够顺利进行产品的安装和维护。

    6. 常见问题与解决方案


    用户在使用过程中可能会遇到一些常见的问题,如反向漏电流过高、正向电压过低或者电流不足导致不亮等问题。这些问题通常可以通过检查反向电压、正向电压以及电流限制电阻来解决。

    7. 总结和推荐


    总的来说,LTST-010KRKT SMD LED是一款功能强大、性能稳定的电子元器件,适用于多种应用场景。它不仅符合ROHS标准,还具备高效的发光能力和良好的兼容性。对于需要高可靠性、稳定性的应用场合,我们强烈推荐使用此产品。

LTST-010KRKT参数

参数
视角 110°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 631nm@20mA
测试电流 20mA
显示颜色 无色,红色
长*宽*高 450μm(高度)
通用封装 SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LTST-010KRKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-010KRKT LTST-010KRKT数据手册

LTST-010KRKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.8619
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2585.7
