首页  >  产品百科  >  LTST-C193KFKT-5A

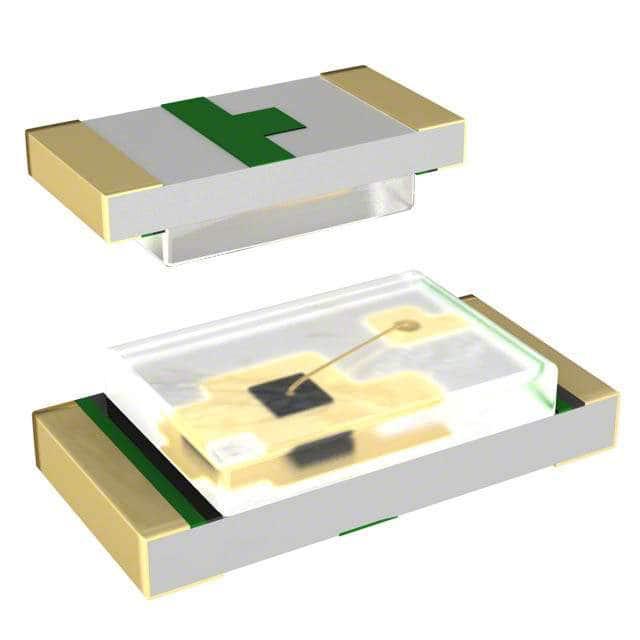

LTST-C193KFKT-5A

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 605nm@5mA 130° 2V 5mA 带平顶,矩形 透明 无色,橙色 0603 标准安装,贴片安装 350μm(高度)
供应商型号: 31M-LTST-C193KFKT-5A
供应商: 云汉优选
标准整包数: 50
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-C193KFKT-5A

LTST-C193KFKT-5A概述

    高质量文章:LITE-ON LTST-C193KFKT-5A SMD LED 技术手册解析

    产品简介


    LITE-ON Technology Corp. 的 LTST-C193KFKT-5A 是一款小型表面贴装(SMD)发光二极管(LED)。该LED采用AllnGaP材料,具有橙色光谱输出,适用于各种办公设备、通信设备及家庭应用。这款超薄型LED(厚度仅为0.35mm),符合ROHS标准,是一款绿色环保的产品。

    技术参数


    | 参数 | 值 | 单位 | 备注 |
    ||
    | 功耗 | 75 | mW | 绝对最大值 |
    | 脉冲峰值电流 | 80 | mA | (1/10 Duty Cycle, 0.1ms脉宽) |
    | 直流正向电流 | 30 | mA | 绝对最大值 |
    | 反向电压 | 5 | V | 绝对最大值 |
    | 工作温度范围 | -30°C至+85°C | °C
    | 存储温度范围 | -40°C至+85°C | °C
    | 焊接条件 | 260°C | °C | 红外回流焊接条件 |

    产品特点和优势


    1. 超薄设计:厚度仅为0.35mm,适合空间紧凑的应用场合。
    2. 绿色产品:符合ROHS标准,环保且安全。
    3. 易于装配:8mm带状包装,适用于自动贴装设备。
    4. 兼容性强:符合EIA标准,IC兼容。
    5. 可靠的焊接过程:支持红外回流焊接工艺。

    应用案例和使用建议


    - 办公设备:例如显示器背光。
    - 通信设备:如路由器指示灯。
    - 家庭应用:照明设备的指示灯。
    建议使用时需注意LED的驱动电路设计,以确保LED亮度的一致性。例如,在并联连接多个LED时,应在每个LED的驱动电路中加入限流电阻。

    兼容性和支持


    - 兼容性:与IC及其他电子设备兼容,支持自动化贴装流程。
    - 支持和服务:提供详细的焊接条件指导和可靠性测试报告,以确保长期稳定运行。

    常见问题与解决方案


    1. 清洁不当导致损坏:使用乙醇或异丙醇清洗,切勿使用其他化学品。
    2. 焊接温度过高导致损坏:严格按照JEDEC标准进行焊接。
    3. 静电放电损坏:操作时佩戴防静电腕带或手套,工作台及设备接地。

    总结和推荐


    总体而言,LTST-C193KFKT-5A SMD LED是一款高效、可靠的小型LED,特别适合于需要高集成度和紧凑空间的设计。其超薄设计、绿色标准和良好的焊接适应性使其在市场上具有很强的竞争力。然而,在使用过程中需要注意正确的驱动电路设计和适当的焊接工艺以确保其正常工作。因此,强烈推荐使用这款产品。

LTST-C193KFKT-5A参数

参数
波长 605nm@5mA
测试电流 5mA
显示颜色 无色,橙色
视角 130°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
长*宽*高 350μm(高度)
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LTST-C193KFKT-5A数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-C193KFKT-5A LTST-C193KFKT-5A数据手册

LTST-C193KFKT-5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.1
500+ ¥ 0.08
1500+ ¥ 0.07
5000+ ¥ 0.0635
10000+ ¥ 0.0586
20000+ ¥ 0.055
库存: 9646
起订量: 50 增量: 5000
交货地:
最小起订量为:50
合计: ¥ 5
直接购买
加入购物车
