LTST-C170JRKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 602nm 130° 2.1V 20mA 矩形 无色不扩散 红色 0805 贴片安装 2mm*1.25mm*1.1mm
供应商型号:
供应商:
标准整包数: 0

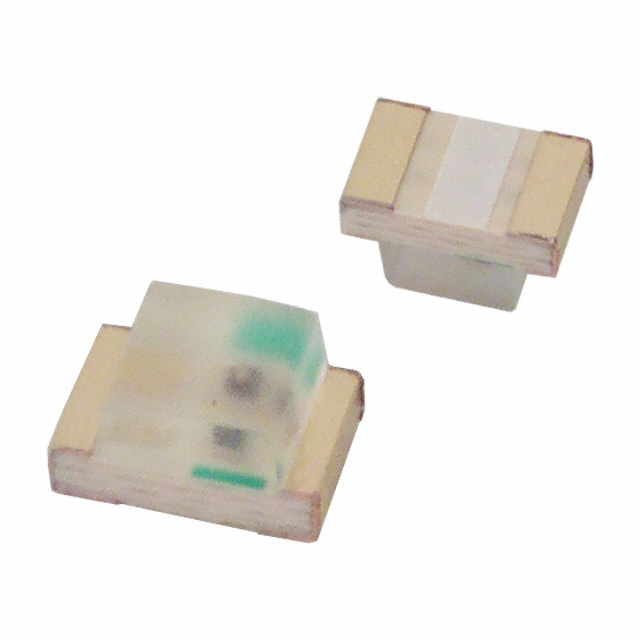

LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-C170JRKT

LTST-C170JRKT概述

    LITE-ON TECHNOLOGY CORPORATION LED 技术手册

    产品简介


    LITE-ON TECHNOLOGY CORPORATION 的 LTST-C170JRKT 是一款超高亮度的AlInGaP芯片LED。这款产品以其卓越的光强度和广泛的应用范围而受到关注。该LED主要用于办公设备、通信设备以及家庭应用等领域,适用于需要高亮度照明和指示的应用场景。

    技术参数


    - 基本规格
    - 封装尺寸:8毫米带式封装,直径为7英寸的盘片。
    - 工作环境:储存温度范围为-55°C到+85°C,操作温度范围为-55°C到+85°C。
    - 电路兼容性:EIA标准封装,I.C兼容。

    - 电气和光学特性
    - 正向电流:最大脉冲正向电流80mA(1/10 duty cycle,0.1ms脉冲宽度),直流正向电流30mA。
    - 正向电压:2.0V至2.4V(IF=20mA)。
    - 反向电压:5V。
    - 发光强度:最小11.2mcd(IF=20mA)。
    - 视角:半角130度。
    - 峰值发射波长:639nm。
    - 主导波长:631nm。
    - 半峰全宽:20nm。
    - 反向电流:100μA(VR=5V)。
    - 容量:40pF(VF=0,f=1MHz)。

    - 绝对最大额定值
    - 功率耗散:75mW。
    - 储存温度范围:-55°C到+85°C。
    - 焊接条件:红外焊接260°C持续5秒,气相焊接215°C持续3分钟,波峰焊接260°C持续10秒。


    产品特点和优势


    LTST-C170JRKT LED凭借其高亮度和广泛的适用性在市场上脱颖而出。其超亮的AlInGaP芯片确保了在多种应用场景下的稳定性和可靠性。此外,它与自动放置设备兼容,可支持红外和气相回流焊接工艺,进一步提高了其在制造过程中的便利性。该LED还具有良好的电容特性,可以在各种电气条件下正常工作。

    应用案例和使用建议


    LTST-C170JRKT LED常用于需要高亮度显示和指示的场合,如家电、通信设备、办公室设备等。根据手册中的描述,这些LED可用于制造各类仪器仪表的指示灯,以及室内和室外照明设备。使用时应注意选择合适的驱动电流以确保LED的稳定工作,并避免长时间暴露在高温环境中。对于大批量生产,建议使用自动放置设备进行组装以提高效率和精度。

    兼容性和支持


    LTST-C170JRKT LED与常见的自动放置设备兼容,便于集成到现有生产线中。制造商提供了详细的焊接条件和清洁指南,确保产品的长期可靠性和稳定性。对于需要额外支持的客户,制造商可能提供额外的技术支持和培训服务,以帮助解决可能出现的问题。

    常见问题与解决方案


    1. 问题:如何清洁LED?
    - 解决方案:不建议使用未指定的化学液体清洁LED。建议将LED浸入乙醇或异丙醇中,温度不超过室温,时间不超过一分钟。

    2. 问题:如何处理静电放电(ESD)损坏的LED?
    - 解决方案:检查怀疑损坏的LED的低电流“点亮”情况和正向电压。好的LED在0.1mA时的正向电压应大于2.0V(InGaN产品)或1.4V(AlInGaP产品)。

    3. 问题:如何正确处理和存储LED?
    - 解决方案:LED应存放在温度不超过30°C且相对湿度不超过70%的环境中。在拆封后的一周内应完成回流焊,超过一周则需烘焙约60°C至少24小时。

    总结和推荐


    总体而言,LTST-C170JRKT LED是一款高性能、高可靠性的产品,适用于多种应用场景。它的高亮度、良好的电气特性和兼容性使其成为许多设备的理想选择。如果您正在寻找一个稳定、可靠的LED光源,LTST-C170JRKT无疑是您的最佳选择。

LTST-C170JRKT参数

参数
显示颜色 红色
视角 130°
透镜类型 无色不扩散
Vf-正向电压 2.1V
透镜形状 矩形
波长 602nm
测试电流 20mA
长*宽*高 2mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LTST-C170JRKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-C170JRKT LTST-C170JRKT数据手册
