LTST-C194TBKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 蓝光LED, 1608 (0603)封装, 波长475 nm, 1.6 x 0.8 x 0.3mm
供应商型号: 30C-LTST-C194TBKT 0603 (1608 METRIC)
供应商: 云汉优选
标准整包数: 1
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-C194TBKT

LTST-C194TBKT概述


    产品简介

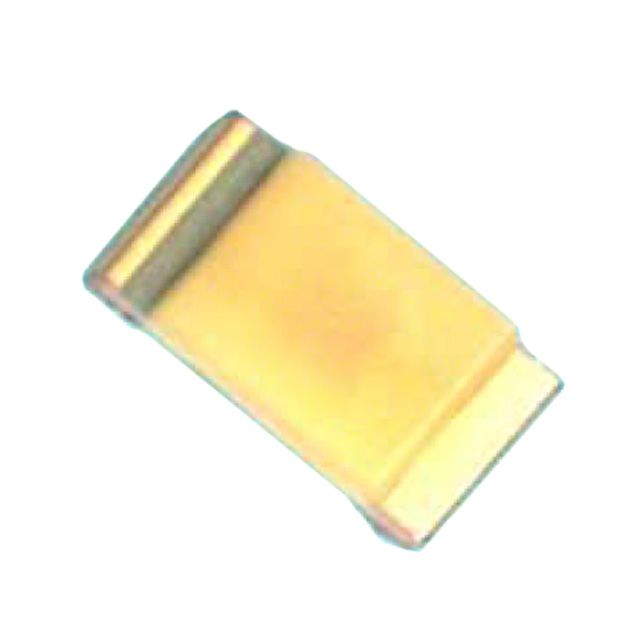

    LTST-C194TBKT 是一款由 LITE-ON Technology Corp. 生产的表面贴装(SMD)LED。该产品具备超薄设计(高度仅为0.30毫米),适用于各种电子设备。主要功能是提供高亮度蓝色光源,具有广泛的用途,包括办公设备、通信设备、家庭电器以及其他需要光线指示的应用场合。由于其高亮度和超薄设计,这款LED在现代电子产品设计中非常受欢迎。

    技术参数


    - 封装:EIA标准封装,8mm带装,7英寸直径卷盘。
    - 功率耗散:最大76毫瓦。
    - 正向峰值电流:(1/10占空比,0.1ms脉冲宽度) 最大100毫安。
    - 直流正向电流:最大20毫安。
    - 反向电压:最大5伏特。
    - 工作温度范围:-20°C至+80°C。
    - 存储温度范围:-30°C至+100°C。
    - 发光强度:最小28.0 mcd,典型180.0 mcd。
    - 视角:半轴角130度。
    - 峰值发射波长:468纳米。
    - 主导波长:460.0 - 475.0纳米。
    - 正向电压:2.80 - 3.80伏特。
    - 反向电流:10微安。

    产品特点和优势


    LTST-C194TBKT 的主要特点是其ROHS认证、绿色产品特性以及极薄的设计。它符合国际标准,能够兼容自动贴装设备和红外回流焊接工艺。此外,该产品在光学和电气特性方面表现出色,拥有稳定的发光强度和宽广的工作温度范围。这些特点使得其在各种严苛环境下都能保持良好的性能,具有较高的可靠性和市场竞争力。

    应用案例和使用建议


    这款LED广泛应用于各类电子产品中,例如办公设备、通信设备、家用电器以及照明系统。在实际使用过程中,需要注意以下几点:
    - 使用时建议在静态安全区域内操作,避免静电损坏。
    - 建议采用适当的回流焊工艺进行焊接,以确保焊接质量。
    - 确保LED在存储和运输过程中不暴露在高温和高湿度环境中,以避免损坏。

    兼容性和支持


    LTST-C194TBKT 与其他电子元器件和设备的兼容性良好,特别适用于自动化贴装过程。LITE-ON Technology Corp. 提供了详细的安装指南和技术支持,包括常见问题解答和故障排除方案,以帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    - 问题1:如何处理静电损坏?
    - 解决方案:使用防静电手环或手套,并确保所有设备和工位接地。操作台、储存架等应配备适当的离子吹风机以消除静电。

    - 问题2:如何清洁LED?
    - 解决方案:使用异丙醇酒精清洁,注意不要使用未指定的化学液体。

    总结和推荐


    LTST-C194TBKT 是一款高性价比、多功能的SMD LED,适合多种应用场合。其ROHS认证、超薄设计以及优良的光学和电气性能使其在市场上具有较强的竞争力。建议在购买和使用该产品时严格按照技术手册的指导操作,以确保最佳性能和长期可靠性。对于需要高稳定性和高性能的应用场景,LTST-C194TBKT 是一个值得推荐的选择。

LTST-C194TBKT参数

参数
透镜形状 带平顶,矩形
波长 470nm@20mA
测试电流 20mA
显示颜色 无色,蓝色
视角 130°
透镜类型 透明
Vf-正向电压 3.3V
长*宽*高 450μm(高度)
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LTST-C194TBKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-C194TBKT LTST-C194TBKT数据手册

LTST-C194TBKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
