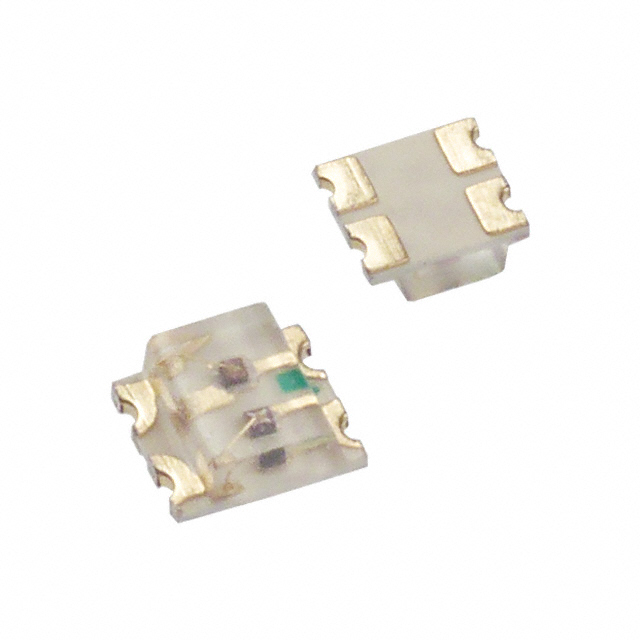

LTST-C19HE1WT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 绿色,红色LED, 1615封装, 波长470 / 525 / 624 nm, 1.6 x 1.6 x 0.35mm
供应商型号: 31M-LTST-C19HE1WT
供应商: 云汉优选
标准整包数: 10
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-C19HE1WT

LTST-C19HE1WT概述

    LITE-ON LTST-C19HE1WT SMD LED 产品技术手册

    产品简介


    LITE-ON的LTST-C19HE1WT是一款超薄型(厚度仅为0.35毫米)的全彩表面贴装芯片LED。其主要功能是提供稳定的光输出,并且具备出色的色彩表现。这款LED广泛应用于办公设备、通信设备及家用电器等领域。它符合ROHS标准,并且可以与自动贴片设备兼容,方便大批量生产。此外,该产品还具有出色的焊接工艺兼容性,可以使用红外回流焊和蒸汽相回流焊进行组装。

    技术参数


    | 参数 | 蓝色 | 绿色 | 红色 |
    ||
    | 功率消耗 (mW) | 80 | 80 | 75 |
    | 峰值正向电流 (mA) | 100 | 100 | 80 |
    | 直流正向电流 (mA) | 20 | 20 | 30 |
    | 每摄氏度降额 (mA/°C) | 0.25 | 0.25 | 0.4 |
    | 反向电压 (V) | 5 | 5 | 5 |
    | 工作温度范围 (°C) | -20 至 +80 | -20 至 +80 | -20 至 +80 |
    | 存储温度范围 (°C) | -30 至 +85 | -30 至 +85 | -30 至 +85 |

    产品特点和优势


    LTST-C19HE1WT的独特之处在于其卓越的性能指标和广泛的适用范围。具体来说,该产品具有以下特点:
    1. 超薄设计:仅0.35毫米的厚度使其非常适合空间受限的应用。
    2. 色彩丰富:红色、绿色和蓝色三种颜色选项提供了丰富的色彩选择。
    3. 兼容性高:支持自动贴片机和多种焊接工艺,大大提高了生产效率。
    4. 可靠性高:严格的耐久性测试确保了其在恶劣环境下的稳定运行。

    应用案例和使用建议


    该产品广泛应用于各种消费电子产品中,例如手机背光、平板显示背光、家电控制面板等。对于这些应用场景,建议在使用前对焊接条件进行严格控制,以确保焊接质量。此外,在批量生产时应确保静电防护措施到位,避免因静电损害导致产品失效。

    兼容性和支持


    该LED与常见的自动贴片机和焊接工艺兼容,支持红外回流焊和蒸汽相回流焊。厂商提供全面的技术支持和售后服务,包括详细的焊接工艺指导和常见问题解答。

    常见问题与解决方案


    1. 问题:焊接后出现不良焊接
    - 解决方案:检查焊接温度和时间是否符合规范,确保焊点质量。
    2. 问题:静电损坏
    - 解决方案:在处理LED时佩戴防静电手环或手套,并确保所有设备和工位接地良好。
    3. 问题:光照不均匀
    - 解决方案:在电路设计时考虑加入限流电阻,确保每颗LED电流均匀分布。

    总结和推荐


    LTST-C19HE1WT是一款具有出色性能和广泛应用前景的SMD LED。它的超薄设计、多种颜色选择以及良好的焊接兼容性使其在市场上具有很强的竞争力。对于需要高性能和高可靠性的应用场合,强烈推荐使用此款LED。同时,厂商提供的详细技术支持和全面的文档资料也为用户提供了可靠的保障。

LTST-C19HE1WT参数

参数
透镜形状 带平顶,矩形
波长 B:470;G:525;R:624@20mA
测试电流 20mA Red,20mA Green,20mA Blue
显示颜色 白色,红,红色,绿,绿色,蓝,蓝色
视角 130°
透镜类型 扩散
Vf-正向电压 2.1V,3.35V,3.35V
长*宽*高 350μm(高度)
通用封装 0606
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LTST-C19HE1WT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-C19HE1WT LTST-C19HE1WT数据手册

LTST-C19HE1WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.365
100+ ¥ 0.293
200+ ¥ 0.259
500+ ¥ 0.2459
1000+ ¥ 0.2326
2000+ ¥ 0.22
4000+ ¥ 0.211
8000+ ¥ 0.2022
库存: 1634
起订量: 10 增量: 4000
交货地:
最小起订量为:10
合计: ¥ 3.65
