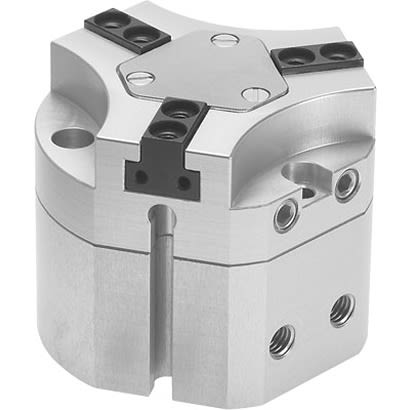

HGDT-25-A-F

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2811393
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 HGDT-25-A-F

HGDT-25-A-F概述


    产品简介


    HGPT, HGPL和HGDT:坚固可靠的多功能重型夹具
    HGPT:适用于稳固的平行夹持。
    HGPL:适合长行程操作。
    HGDT:具有极高的负载能力。
    这三款夹具采用统一的设计理念,具有节省空间的特点,并且能够轻松集成到Festo的模块化处理系统中。这些夹具广泛应用于机械工程领域,具备多种安装选项,确保设计的最大灵活性。

    技术参数


    - 型号及适用范围
    - HGPT:适用于工作件质量不超过12kg(具体取决于型号)。
    - HGPL:适合长行程操作,适用于工作件质量不超过9.7kg。
    - HGDT:具备极高的负载能力,适合工作件质量高达12.7kg。
    - 基本性能参数
    - HGPT:外部夹持时的夹紧力(每夹爪)在6bar压力下为36N至770N;总夹紧力为72N至1540N。
    - HGPL:外部夹持时的夹紧力(每夹爪)在6bar压力下为80N至605N;总夹紧力为160N至1210N。
    - HGDT:外部夹持时的夹紧力(每夹爪)在6bar压力下为70N至550N;总夹紧力为210N至1650N。
    - 最大允许特征负载值(每夹爪)
    - HGPT:Fz为4000N,Mx为140Nm,My为120Nm,Mz为80Nm。
    - HGPL:Fz为2500N,Mx为125Nm,My为80Nm,Mz为100Nm。
    - HGDT:Fz为2500N,Mx为80Nm,My为50Nm,Mz为60Nm。
    - 其他参数
    - 最大行程:3mm至16mm。
    - 重复精度:≤0.04mm。

    产品特点和优势


    HGPT, HGPL和HGDT 通过其稳固的T型槽设计,结合密封空气保护功能,能够在高负荷和扭转负载下提供卓越的稳定性。由于这些夹具能够通过精密研磨和配对T型槽实现高效传递力矩,因此在实际应用中展现出优异的表现。
    此外,这些夹具支持多种安装方式,确保在不同设计条件下都能达到最大的自由度。例如,在单作用操作中,多个夹具可以快速安装,以满足多板夹紧的需求。这种特性提高了设备的灵活性,同时减少了整体成本。

    应用案例和使用建议


    HGPT, HGPL和HGDT 能够应对各种复杂的应用场景,例如机械工程中的高动态应用,其独特的夹紧力保持能力保证了即使在压力损失的情况下,工件也能被牢固地抓取。当需要更大的夹紧力时,内置弹簧力会补充到夹紧力中,无需更换下一个尺寸的夹具。
    在实际应用中,用户可根据需求选择不同的型号以满足特定的应用场景。例如,HGPT 可以用于内部和外部夹紧,而 HGDT 则具有更高的负载能力,适合大型工件的处理。

    兼容性和支持


    这些夹具完全兼容Festo的模块化处理和装配系统,用户可以选择多种驱动方式如气缸、滑轨和旋转驱动等进行灵活组合。为了方便选择和安装,软件工具和数字目录可以作为参考,帮助用户快速做出选择和调整。

    常见问题与解决方案


    问题1:如何在夹紧过程中保持夹具稳定?
    - 解决办法:通过选择正确的夹紧力和适当的负载分布,可以在不增加额外装置的情况下,维持夹具的稳定性。
    问题2:如何在失去压缩空气时保持工件的抓取?
    - 解决办法:通过启用夹紧力保持功能或使用内部弹簧力来提供额外的夹紧力,以保持工件的抓取状态。

    总结和推荐


    HGPT, HGPL和HGDT 是理想的机械工程应用解决方案,不仅具有高夹紧力和负载能力,还具备出色的可靠性和灵活性。这些夹具通过集成传感器和防尘设计,确保了操作的可靠性。我们推荐在需要高性能、高可靠性夹具的机械工程应用中使用这些产品。

HGDT-25-A-F参数

参数
包装方式 散装

HGDT-25-A-F厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

HGDT-25-A-F数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO HGDT-25-A-F HGDT-25-A-F数据手册
