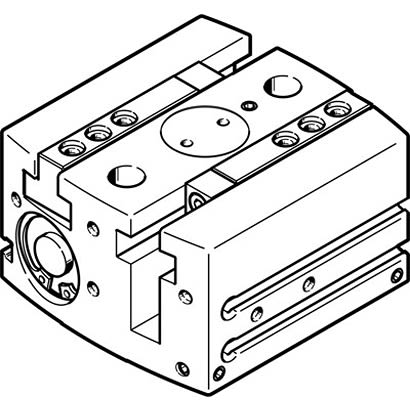

HGPL-25-20-A-B

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2811456
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 HGPL-25-20-A-B

HGPL-25-20-A-B概述

    HGPL-25-20-A-B 平行夹爪技术手册

    1. 产品简介


    HGPL-25-20-A-B 是一款适用于自动化生产线的高性能平行夹爪。该夹爪主要用于轻至中型物体的精确抓取和搬运。其主要特点是双作用气动系统、平行抓取功能和高度的重复定位精度。广泛应用于自动化装配线、机器人工作站及各种需要精密操作的工业环境中。

    2. 技术参数


    - 尺寸:25mm
    - 每个夹爪行程:20mm
    - 最大可互换性误差:<0.2mm
    - 夹爪角位移(ax, ay):<0.2°
    - 夹爪反向间隙(Sz):<0.05mm
    - 旋转对称性:≤0.2mm
    - 气动夹爪重复定位精度:<0.03mm
    - 夹爪数量:2个
    - 驱动系统:气动
    - 安装位置:任意
    - 操作模式:双作用
    - 抓取方式:平行
    - 夹紧力增强:无
    - 结构设计:双活塞式
    - 位置感应:适配接近传感器
    - 操作压力:3bar ... 8bar
    - 最大操作频率:<1Hz
    - 最小打开时间(6bar):170ms
    - 最小关闭时间(6bar):150ms
    - 每个外部夹爪手指的最大质量:250g
    - 操作介质:压缩空气(符合ISO 8573-1:2010 [7:4:4]标准)
    - 润滑要求:可以使用油润滑
    - 腐蚀等级(CRC):2级(中度腐蚀应力)
    - 环境温度:5°C ... 60°C
    - 每个夹爪的握持力(6bar,打开时):412N
    - 每个夹爪的握持力(6bar,闭合时):512N
    - 每个夹爪的惯性矩:11.98 kg·cm²
    - 夹爪上的最大静止力(Fz):1500N
    - 夹爪上的最大静止扭矩(Mx):100Nm
    - 夹爪上的最大静止扭矩(My):60Nm
    - 夹爪上的最大静止扭矩(Mz):70Nm
    - 润滑周期:500万次循环
    - 产品重量:1015g
    - 安装方式:内置螺纹和中心套筒
    - 管路连接:M5
    - 材料认证:符合RoHS标准
    - 外壳材料:铝合金,阳极氧化处理
    - 夹爪材料:硬化钢

    3. 产品特点和优势


    - 高精度:重复定位精度<0.03mm,确保每次抓取的精准一致。
    - 高效稳定:可在广泛的气压范围内操作,且具有较高的操作频率。
    - 多功能性:可适应多种安装方式,适用范围广。
    - 耐久性强:采用高强度材料,耐用且维护成本低。
    - 安全可靠:提供多种安全防护机制,减少意外发生的风险。

    4. 应用案例和使用建议


    HGPL-25-20-A-B 主要用于轻至中型零件的抓取与搬运,例如电子元件、小型机械零件等。在实际应用中,需要根据具体工件的重量选择合适的操作压力,以确保抓取稳定。此外,在高速生产线上,建议使用6bar的压力以缩短开闭时间,提高工作效率。

    5. 兼容性和支持


    该夹爪可以与多种型号的气动控制系统和传感器兼容,支持快速集成。厂商提供了全面的技术支持,包括安装指导、维护保养建议和故障排查服务。

    6. 常见问题与解决方案


    - Q: 如何正确安装夹爪?
    A: 确认安装面平整无损,按照手册指示使用内螺纹和中心套筒进行安装。

    - Q: 为何夹爪无法达到指定握持力?
    A: 检查气源压力是否在规定范围内,确认气路连接正确且无泄漏。
    - Q: 如何进行润滑维护?
    A: 每500万次循环后,按照厂商说明进行润滑,保持运动部件顺畅运行。

    7. 总结和推荐


    HGPL-25-20-A-B 在高精度、高稳定性及多功能性方面表现优异,特别适合于自动化装配线和机器人工作站。鉴于其优秀的性能和广泛应用范围,我们强烈推荐将其作为自动化项目的关键组件。

HGPL-25-20-A-B参数

参数
包装方式 散装

HGPL-25-20-A-B厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

HGPL-25-20-A-B数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO HGPL-25-20-A-B HGPL-25-20-A-B数据手册

HGPL-25-20-A-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
