DSBG-125-500-PPSA-N3

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2737567
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DSBG-125-500-PPSA-N3

DSBG-125-500-PPSA-N3概述


    产品简介

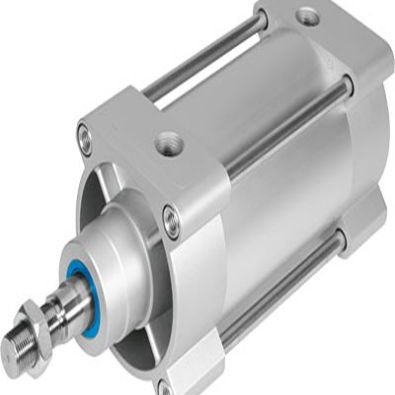

    产品名称:标准型气缸 DSBG(符合ISO 15552)
    产品类型:气缸是一种将压缩空气的压力能转换为机械能的装置。本产品属于双作用气缸,广泛应用于自动化、机器人技术和工业制造等领域。
    主要功能:用于实现接触式位置传感和力控制,提供高精度的位置反馈和灵活的力调节。
    应用领域:适用于需要高精度和可靠性的工业自动化系统,如机械臂、传送带控制系统、气动驱动装置等。

    技术参数


    | 参数 | 描述 |

    | 标准 | 符合 ISO 15552, 相当于已撤回的标准ISO 6431, DIN ISO 6431, VDMA24562, NFE49003.1 和 UNI 10290 |
    | 类型 | 双作用气缸 |
    | 活塞直径 | 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm, 125 mm |
    | 行程长度 | 1 mm 至 2800 mm |
    | 缓冲类型 | 弹性缓冲环、自调式气动缓冲、可调式气动缓冲 |
    | 工作介质 | 压缩空气 |
    | 操作压力 | 0.06 MPa 至 1.2 MPa (0.6 bar 至 12 bar) |
    | 环境温度 | -20 °C 至 +80 °C |
    | 最大冲击能量 | 0.4 J 至 3.3 J |
    | 腐蚀防护等级 | 高腐蚀防护(CRC 3) |
    | 材料 | 活塞杆:高合金钢或不锈钢(高腐蚀防护型) |

    产品特点和优势


    - 模块化设计:通过使用模块化产品系统,可以按需配置不同类型的气缸,从而提高灵活性和适应性。
    - 高精度位置传感:通过安装接近开关(SMAT、SDAT)和比例压力调节器(VPPM),可实现连续的位置反馈和精准的力控制。
    - 多种缓冲选项:弹性缓冲环、自调式气动缓冲和可调式气动缓冲,可根据具体应用选择最适合的缓冲方式。
    - 多种保护措施:针对腐蚀和高温环境提供了多种防护措施,例如高耐腐蚀性材料(CRC 3)和高温密封件(T1、T4)。

    应用案例和使用建议


    应用案例
    高速动态运动:适用于要求极高动态性能的应用场合,例如机器人手臂或高精度运动控制系统的快速移动。

    平衡负载:通过低摩擦版本(L1)实现对负载的精确控制,特别适合需要慢速平稳运动的场合,例如物料搬运系统。
    使用建议
    - 在使用接近传感器时,应确保供电电压和电流与所选传感器匹配。
    - 在进行长行程操作时,建议使用较长的缓冲区(如PPV),以避免末端冲击。
    - 对于腐蚀性环境,推荐选用高腐蚀防护等级的产品(如R3)。

    兼容性和支持


    - 兼容性:此产品与多数标准压缩空气管路及连接件兼容,同时可以与其他FESTO系列组件一起使用。
    - 支持服务:FESTO公司提供全面的技术支持和售后服务,包括安装指导、故障诊断和定期维护等。

    常见问题与解决方案


    1. 问题:气缸启动困难。
    - 解决方法:检查气源压力是否正常,调整缓冲设置,或者增加润滑。
    2. 问题:位置传感不准确。
    - 解决方法:确认接近开关是否正确安装,检测其供电电源和信号线路。
    3. 问题:噪音过大。
    - 解决方法:调整缓冲设置,或者增加减震装置。

    总结和推荐


    DSBG 系列标准型气缸凭借其模块化设计、高精度位置传感能力和丰富的保护措施,在众多应用中表现出色。对于需要高可靠性和稳定性的自动化设备而言,该产品无疑是一个理想的选择。无论是对于需要快速动态响应还是慢速精确控制的应用场合,DSBG 系列均能满足需求。因此,强烈推荐在需要高性能气缸的应用中使用该系列产品。

DSBG-125-500-PPSA-N3参数

参数
包装方式 散装

DSBG-125-500-PPSA-N3厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DSBG-125-500-PPSA-N3数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DSBG-125-500-PPSA-N3 DSBG-125-500-PPSA-N3数据手册

DSBG-125-500-PPSA-N3封装设计

查看详情并下载
Symbol
Footprint
3D Model
