NPQM-LH-G14-Q8-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, G 1/4 公转推入式 8 mm
供应商型号: 2031192
供应商: 海外现货
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-LH-G14-Q8-P10

NPQM-LH-G14-Q8-P10概述

    推荐连接器:NPQM-LH-G14-Q8-P10

    1. 产品简介

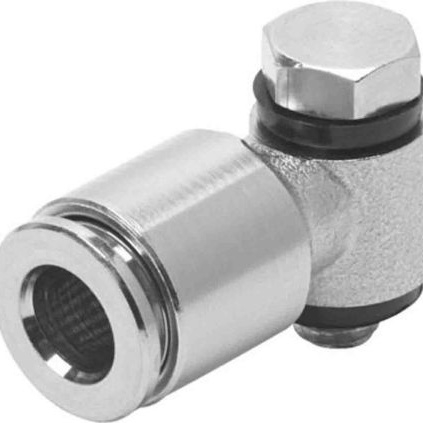

    NPQM-LH-G14-Q8-P10 是一款高性能的推入式L形接头,广泛应用于气动系统中。它的主要功能是连接压缩空气管道并确保密封性能。这款接头适用于多种工业环境,如自动化生产线、机械制造、食品加工等,保证系统的稳定运行。

    2. 技术参数


    - 尺寸标准:符合行业通用标准。
    - 公称宽度:6.5毫米。
    - 密封方式:带密封圈的螺纹插塞。
    - 设计:L形设计。
    - 包装规格:每包10个。
    - 操作原理:推拉式原理。
    - 工作压力范围:-0.095 MPa 至 1.6 MPa(即 -0.95 bar 至 16 bar 或 -13.775 psi 至 232 psi)。
    - 适用介质:压缩空气(符合ISO 8573-1:2010标准)。
    - 腐蚀等级:低腐蚀应力,符合CRC 1标准。
    - 认证:符合VDMA24364-B1/B2-L标准。
    - 工作温度范围:-20°C 至 70°C。
    - 紧固扭矩:7.5牛米,允许±20%的误差范围。
    - 产品重量:49.3克。
    - 安装方式:带外六角的空心螺栓。
    - 气动接口:G1/4外部螺纹(接口1),适用于外部直径为8毫米的气管(接口2)。
    - 材料:铜镍合金,镀镍处理,耐油NBR密封圈。
    - 合规性:符合RoHS指令。

    3. 产品特点和优势


    - 高密封性能:采用密封圈设计,确保气密性和液体泄漏防护。
    - 易于安装和维护:利用推拉式安装原理,便于快速安装且节省时间。
    - 广泛的应用范围:适应于各类工业环境,尤其适合恶劣工况下的应用。
    - 高可靠性:通过严格的测试,确保长期稳定运行。
    - 环境适应性强:可以在-20°C至70°C的宽温度范围内工作。

    4. 应用案例和使用建议


    NPQM-LH-G14-Q8-P10适用于气动控制系统中各种气路连接,尤其在需要高密封性能和高稳定性的场合。比如,在一些自动化生产线上,需要频繁切换压缩空气供应,而这款接头能够确保稳定的气压传输。另外,在食品加工业中,其耐油特性使其成为理想选择。使用建议方面,建议用户在首次安装时按照规定的紧固扭矩进行拧紧,并定期检查其密封性能以确保安全运行。

    5. 兼容性和支持


    这款推入式L形接头适用于标准气管连接,并具有良好的兼容性。Festo公司提供了全面的技术支持和售后保障,帮助用户解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题:接头安装后发现漏气。
    - 解决办法:检查是否达到规定的紧固扭矩,必要时重新安装或更换新的密封圈。
    - 问题:气管连接不稳定。
    - 解决办法:确保所选气管外径符合要求,且气管插入深度足够。

    7. 总结和推荐


    综上所述,NPQM-LH-G14-Q8-P10以其出色的密封性能、广泛的适用范围和简便的操作维护成为市场上备受推崇的产品之一。无论是对于初次使用还是经验丰富的工程师,这款推入式L形接头都是一个可靠的选择。强烈推荐在需要高效、稳定气路连接的应用场景中使用。

NPQM-LH-G14-Q8-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 散装

NPQM-LH-G14-Q8-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。
