NPQM-DK-M5-Q6-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO

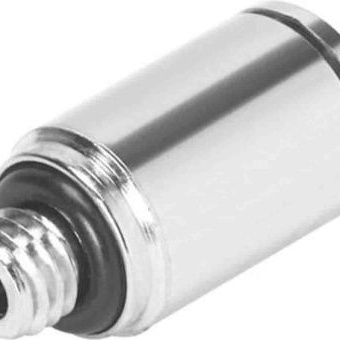

产品描述: Festo 螺纹直通 气动接头, M5 外螺纹转推入式 6 mm
供应商型号: 2023462
供应商: 海外现货
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-DK-M5-Q6-P10

NPQM-DK-M5-Q6-P10概述

    电子元器件产品技术手册:Push-in Fitting NPQM-DK-M5-Q6-P10

    1. 产品简介


    本文介绍了型号为NPQM-DK-M5-Q6-P10的Push-in fitting,这是一种专门用于压缩空气管路连接的电子元器件。该产品具有紧凑的设计和可靠的操作性能,广泛应用于工业自动化、气动控制设备及各种需要高效、稳定气体传输的场合。

    2. 技术参数


    以下是NPQM-DK-M5-Q6-P10 Push-in fitting的主要技术参数:
    | 参数 | 值 |

    | 标准尺寸 | 符合行业标准 |
    | 公称宽度 | 2.5 mm |
    | 螺纹塞上的密封类型 | 密封圈 |
    | 设计类型 | 直线型设计 |
    | 包装数量 | 10个 |
    | 操作原理 | 推拉式原理 |
    | 整个温度范围内的操作压力 | -0.095 MPa 至 1.6 MPa |
    | 整个温度范围内的操作压力(单位换算) | -0.95 bar 至 16 bar |
    | 整个温度范围内的操作压力(psi) | -13.775 psi 至 232 psi |
    | 操作介质 | 按ISO 8573-1:2010标准的压缩空气 |
    | 运行和导引介质操作 | 可以使用油润滑 |
    | 腐蚀等级 | 1级 - 低腐蚀应力 |
    | LABS (PWIS)符合性 | VDMA24364-B1/B2-L |
    | 环境温度 | -20°C 至 70°C |
    | 公称紧固扭矩 | 1 Nm |
    | 紧固扭矩容差 | ± 20% |
    | 产品重量 | 8.6 g |
    | 安装类型 | 内六角形,AF 2.5 |
    | 气动连接1 | 外螺纹M5 |
    | 气动连接2 | 气管外径6mm |

    3. 产品特点和优势


    NPQM-DK-M5-Q6-P10 Push-in fitting拥有以下特点和优势:
    - 可靠性高:提供稳定的压缩空气传输,适用于严苛的工作环境。
    - 耐腐蚀性强:采用符合VDMA标准的材料,适用于腐蚀性较强的环境中。
    - 安装方便:直线型设计,结合推拉式原理,简化了安装步骤。
    - 适用性强:能够在广泛的温度范围内工作,并支持油润滑操作。
    - 轻巧耐用:仅重8.6克,但采用了坚固的黄铜材质,提供了出色的耐用性。

    4. 应用案例和使用建议


    NPQM-DK-M5-Q6-P10 Push-in fitting适用于多种工业自动化设备,如气缸驱动装置、自动控制系统和气动工具等。在使用过程中,建议按照手册中的操作指导进行安装和维护,确保气密性并避免过压导致的损坏。同时,在选择合适的安装位置时,应考虑环境因素如温度和腐蚀性,以保障产品的长期稳定运行。

    5. 兼容性和支持


    本产品具有广泛的兼容性,可与标准压缩空气系统无缝集成。Festo公司提供了全面的技术支持和售后服务,确保客户能够获得及时有效的帮助。此外,还提供详细的维护指南和技术文档,帮助用户更好地了解产品的使用和保养方法。

    6. 常见问题与解决方案


    根据技术手册中的信息,列出了用户可能遇到的一些常见问题及其解决方案:
    - 问题:如何检查气密性?
    - 解决方案:可以使用专业的气密测试仪进行检测,确保所有接头处无泄漏。

    - 问题:长时间使用后是否需要更换密封圈?
    - 解决方案:建议每半年检查一次密封圈状态,必要时更换以保证气密效果。

    7. 总结和推荐


    综上所述,NPQM-DK-M5-Q6-P10 Push-in fitting是一款高性能、可靠且易于安装的电子元器件。它不仅具备出色的操作稳定性,还通过了严格的腐蚀防护测试,能够适应各种恶劣的工作条件。因此,强烈推荐在各类气动控制系统中使用该产品。

NPQM-DK-M5-Q6-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 散装

NPQM-DK-M5-Q6-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-DK-M5-Q6-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-DK-M5-Q6-P10 NPQM-DK-M5-Q6-P10数据手册

NPQM-DK-M5-Q6-P10封装设计

查看详情并下载
Symbol
Footprint
3D Model
