NPQM-LH-G18-Q8-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, G 1/8 公转推入式 8 mm
供应商型号: 2031173
供应商: 海外现货
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-LH-G18-Q8-P10

NPQM-LH-G18-Q8-P10概述

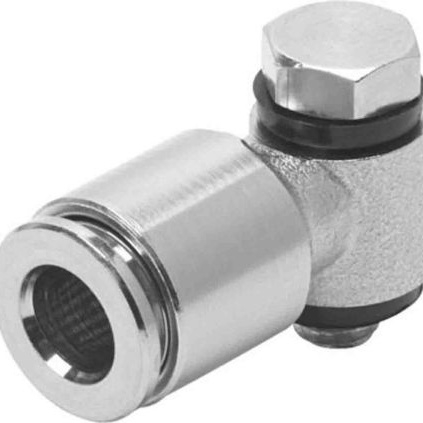

    # Push-in L-fitting NPQM-LH-G18-Q8-P10 技术手册解读

    产品简介


    Push-in L-fitting NPQM-LH-G18-Q8-P10 是一款高性能的管接头,专为气动系统设计。其核心功能是用于压缩空气的连接和分流,适用于多种工业自动化设备。该产品具有L形结构,采用推入式安装方式,适用于标准尺寸的螺纹接口,便于快速连接和拆卸。主要应用领域包括气动控制设备、机器人手臂、工厂自动化生产线以及测试仪器等。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 型号: NPQM-LH-G18-Q8-P10
    - 规格: Part Number 558831
    - 尺寸: 标准,公称宽度6.5mm
    - 密封方式: 带密封圈的螺纹插头
    - 设计: L形推拉式原理
    - 操作压力范围:
    - 整个温度范围:-0.095 MPa 至 1.6 MPa(-0.95 bar 至 16 bar 或 -13.775 psi 至 232 psi)
    - 操作介质: 压缩空气(符合ISO 8573-1:2010标准)
    - 腐蚀等级: CRC 1级(低腐蚀应力)
    - 环境温度: -20°C 至 70°C
    - 额定紧固扭矩: 6 Nm,允许偏差±20%
    - 重量: 30.5克
    - 安装方式: 带外部六角螺栓的空心螺栓
    - 气动接口: 外部G1/8螺纹(气管连接外径8mm)
    此外,该产品符合RoHS环保标准,外壳和内芯均采用镍镀层黄铜材质,具备良好的耐腐蚀性能。

    产品特点和优势


    - L形设计: 空间节省,适合紧凑型布局。
    - 推入式安装: 操作简便,无需特殊工具即可完成连接。
    - 高可靠性: 能够承受广泛的温度和压力变化。
    - 防漏密封: 通过精密加工的密封圈确保气密性。
    - 适用性强: 与多种气动系统和设备兼容。
    - 抗腐蚀能力强: 符合低腐蚀应力要求,在恶劣环境下仍能稳定运行。

    应用案例和使用建议


    应用案例:
    1. 工业自动化流水线中用于压缩空气分配。
    2. 在实验室环境中作为精密气动仪器的连接件。
    3. 机器人手臂中的气动组件连接点。
    使用建议:
    - 安装时应严格按照规定的扭矩值进行紧固,避免因过度拧紧导致损坏。
    - 在低温或高温环境下使用时需注意检查密封圈的状态,必要时更换。
    - 连接前务必清洁管道接口,防止杂质进入影响气路通畅。

    兼容性和支持


    该产品与大多数标准G1/8螺纹接口的气动设备兼容,易于集成到现有系统中。Festo公司提供了全面的技术支持和服务,包括产品选型指导、安装培训及售后维修服务。用户可通过官网获取详细资料和支持联系方式。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 密封不良导致漏气 | 检查密封圈是否正确安装并完好无损 |
    | 连接后松动 | 调整至额定扭矩范围内重新锁紧 |
    | 长期使用后密封圈老化失效 | 定期检查密封圈状况并及时更换 |

    总结和推荐


    综上所述,Push-in L-fitting NPQM-LH-G18-Q8-P10凭借其优异的设计、可靠的操作性能和广泛的应用场景,成为气动系统中不可或缺的重要部件。其推入式安装方式大大提高了工作效率,同时严格的工艺标准保证了长期稳定性。对于需要高效、安全且经济的气动连接解决方案的企业来说,这款产品无疑是理想选择。因此,我们强烈推荐此款产品给需要高性能气动连接解决方案的客户。

NPQM-LH-G18-Q8-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 散装

NPQM-LH-G18-Q8-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-LH-G18-Q8-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-LH-G18-Q8-P10 NPQM-LH-G18-Q8-P10数据手册

NPQM-LH-G18-Q8-P10封装设计

查看详情并下载
Symbol
Footprint
3D Model
