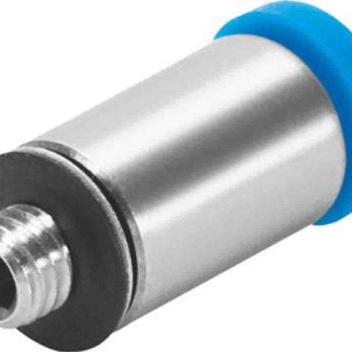

QSM-M5-6-I-R

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, M5 外螺纹转推入式 6 mm
供应商型号: 2023461
供应商: 海外现货
标准整包数: 10
FESTO 气动/液压/传动设备 QSM-M5-6-I-R

QSM-M5-6-I-R概述

    # Push-in Fitting QSM-M5-6-I-R 技术手册解析

    产品简介


    Push-in fitting QSM-M5-6-I-R 是一款紧凑型快速连接装置,适用于压缩空气系统的管路连接。其设计以高效、可靠为核心,能够满足多种工业环境下的应用需求。产品类型为直式结构,具有圆形释放环,通过推拉原理实现安装与拆卸操作,具备优秀的密封性能和高强度材料保障。主要功能包括提供稳定可靠的气动管路连接、支持快速接头安装,并能在复杂工况下保持优异的表现。应用领域广泛,适合自动化设备、机器人系统以及流体控制设备。

    技术参数


    | 参数类别 | 具体数值或范围 |

    | 尺寸 | 小型,重量仅 4.4 g |
    | 标称宽度 | 2.6 mm |
    | 密封类型 | 带密封圈的螺纹插头 |
    | 安装方向 | 任意位置 |
    | 结构设计 | 直通式设计,配备圆形释放环 |
    | 推拉操作原理 | Push-Pull 原理 |
    | 工作压力(全温区) | -0.095 MPa 至 +0.6 MPa(即 -0.95 bar 至 +6 bar 或 -13.775 psi 至 +87 psi) |
    | 温度依赖压力范围 | -0.095 MPa 至 +1.4 MPa(即 -0.95 bar 至 +14 bar 或 -13.775 psi 至 +203 psi) |
    | 操作介质 | 压缩空气,符合 ISO 8573-1:2010 第 7 类标准 |
    | 腐蚀等级 | CRC 1 等级,低腐蚀应力 |
    | 操作温度范围 | -10 °C 至 +80 °C |
    | 标称拧紧扭矩 | 1.2 Nm |
    | 拧紧扭矩公差 | ± 20% |
    | 连接接口 1 | 外螺纹 M5 |
    | 连接接口 2 | 配套 6 mm 外径气管 |
    | 材质 | 包括镀镍黄铜外壳、POM 释放环、NBR 密封圈和不锈钢夹爪 |

    产品特点和优势


    - 便捷性:采用推拉式设计,无需工具即可快速安装与拆卸。
    - 密封性:配备高性能密封圈,确保长时间运行的可靠密封性能。
    - 适应性强:可在宽广的工作温度范围内(-10°C 至 80°C)正常工作。
    - 材料环保:RoHS 合规,且所有材料均经过严格测试,确保无毒害物质。
    - 高兼容性:可匹配多种气动设备及配件,广泛适配工业自动化设备。
    - 轻量化设计:重量仅为 4.4 g,适合对空间要求严格的场景。

    应用案例和使用建议


    应用案例
    1. 机器人系统:用于机械臂气路系统,便于快速更换气管接头。
    2. 包装机械:在高频率操作环境下,保证管路连接的稳定性。
    3. 医疗设备:提供高压条件下无泄漏的连接方案,尤其适合实验室设备。
    使用建议
    - 在安装前,确保接口清洁,避免污垢导致密封失效。
    - 拧紧时使用扭矩扳手,将扭力控制在 1.2 Nm ± 20% 的范围内,以防止过紧或过松。
    - 对于长期使用的设备,建议定期检查接口状态,必要时更换密封件。

    兼容性和支持


    - 兼容性:该产品可与标准外径为 6 mm 的气管兼容,并能与大多数 M5 外螺纹设备对接。
    - 技术支持:Festo 提供详尽的技术文档、在线客服支持以及售后服务保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 气管连接松动 | 检查拧紧扭矩是否达标,重新校准扭力值 |
    | 设备泄漏 | 检查密封圈状态,必要时更换 |
    | 温度超出工作范围 | 调整设备运行环境至规定温度范围内 |

    总结和推荐


    Push-in fitting QSM-M5-6-I-R 是一款高度集成化且性能卓越的气动管路连接件。其轻量化设计、高效的密封性能以及广泛的适用性使其成为工业自动化领域的理想选择。尤其是对于需要频繁拆装或苛刻工况的应用场合,该产品表现出色。综合来看,强烈推荐此款产品用于各类气动控制系统中。

QSM-M5-6-I-R参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSM-M5-6-I-R厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSM-M5-6-I-R数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO QSM-M5-6-I-R QSM-M5-6-I-R数据手册
