NPQM-D-G14F-Q8-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO

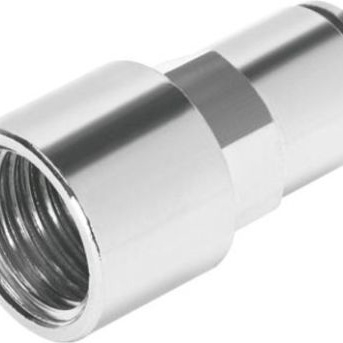

产品描述: Festo 螺纹直通 气动接头, G 1/4 母转推入式 8 mm
供应商型号: 2038229
供应商: 欧时
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-D-G14F-Q8-P10

NPQM-D-G14F-Q8-P10概述


    产品简介


    Push-in fitting NPQM-D-G14F-Q8-P10(型号:558679)是一种用于气动系统的连接件,广泛应用于工业自动化、机械设备及气动控制系统中。该产品通过独特的推拉原理实现快速可靠的管道连接,适用于压缩空气的传输。

    技术参数


    | 特征 | 值 |
    | :: | :: |
    | 外形尺寸 | 标准 |
    | 公称宽度 | 7mm |
    | 设计 | 直型设计 |
    | 包装规格 | 每包10个 |
    | 工作原理 | 推拉原理 |
    | 操作压力(全温度范围) | -0.095MPa ... 1.6MPa / -0.95bar ... 16bar / -13.775psi ... 232psi |
    | 适用介质 | 符合ISO 8573-1:2010标准的压缩空气 [7:-:-] |
    | 运行条件 | 支持带油润滑运行 |
    | 耐腐蚀等级 | 1 - 低腐蚀应力 |
    | LABS (PWIS)符合性 | VDMA24364-B1/B2-L |
    | 环境温度 | -20°C ... 70°C |
    | 产品重量 | 20.2g |
    | 安装类型 | 外六角安装,AF 14 |
    | 气动接口1 | 内螺纹G1/4 |
    | 气动接口2 | 用于外径8mm的气管 |

    产品特点和优势


    1. 推拉设计:提供快速简便的安装方式,适用于多种应用场景。
    2. 高可靠性:耐压范围广,适合各种工况。
    3. 环保材料:采用镍电镀黄铜材质,符合RoHS标准,保障环境友好。
    4. 适应性强:宽泛的工作温度范围和抗腐蚀性能使其适用于恶劣环境。
    5. 高效连接:内部管径设计匹配气管外径,确保稳定传输。

    应用案例和使用建议


    应用案例:
    - 自动化工厂:气动机器人手臂、生产线输送线。
    - 机械控制:气动夹具、控制阀。
    - 试验台:气压检测系统。
    使用建议:
    - 安装位置选择:避免高温区域,确保接口清洁。
    - 检查气密性:安装后需进行气密性测试,保证长期可靠运行。
    - 定期维护:定期检查密封圈老化情况,及时更换。

    兼容性和支持


    - 兼容性:本产品可与大多数标准气动管路兼容,适用于不同品牌设备。
    - 支持服务:厂商提供详细技术文档和操作指南,保证用户能够正确安装和使用。此外,技术支持热线随时为用户提供帮助。

    常见问题与解决方案


    1. Q: 如何安装密封圈?
    - A: 将密封圈正确安装在接口内,拧紧至适当扭矩即可。
    2. Q: 如何测试气密性?
    - A: 使用气体泄漏检测仪,在最高工作压力下进行气密性测试,确保无漏气现象。
    3. Q: 更换密封圈时需要注意什么?
    - A: 选择相同型号的密封圈,并按照正确的安装方法进行更换,确保密封效果。

    总结和推荐


    NPQM-D-G14F-Q8-P10是高品质的气动连接件,以其出色的性能和广泛的适用性在市场上占据了一席之地。其快速简便的安装方式、高可靠性、良好的耐腐蚀性和环境适应能力,使其成为工业自动化领域不可或缺的组件。针对不同的应用场景,我们强烈推荐使用此款产品,以满足严苛的工作环境要求。

NPQM-D-G14F-Q8-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 散装

NPQM-D-G14F-Q8-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-D-G14F-Q8-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-D-G14F-Q8-P10 NPQM-D-G14F-Q8-P10数据手册
