首页  >  产品百科  >  QSY-1/8-8

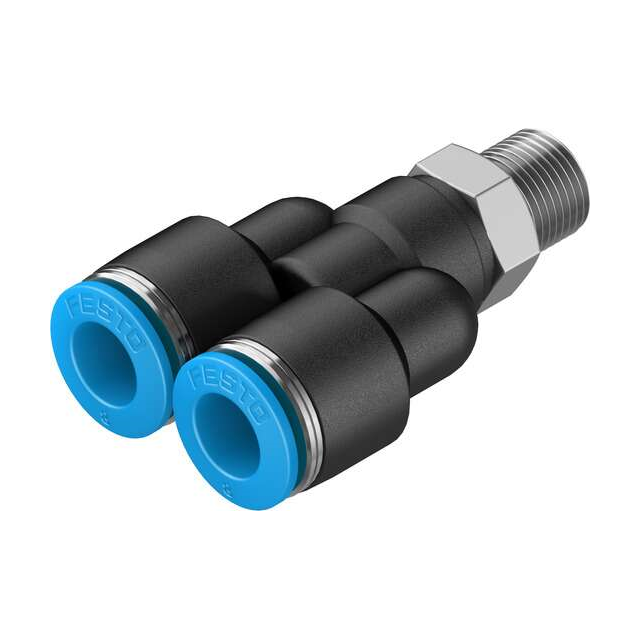

QSY-1/8-8

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo Y型螺纹接头 气动接头, 推入式 8 mm转推入式 8 mm, PBT的制
供应商型号: 2031673
供应商: 海外现货
标准整包数: 10

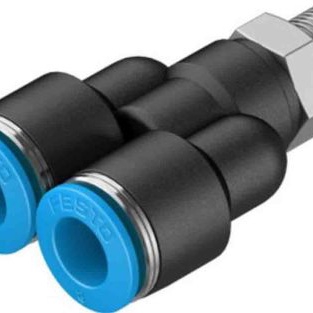

FESTO 气动/液压/传动设备 QSY-1/8-8

QSY-1/8-8概述

    推入式Y型接头(QSY-1/8-8)技术手册



    产品简介



    推入式Y型接头(QSY-1/8-8)是一种设计用于气动系统的高性能连接器。该产品主要用于压缩空气和水(非冰点)的应用场合。它通过推拉原理实现快速而安全的安装,并且具有低腐蚀应力的设计,适用于多种工业应用场景。


    技术参数



    - 型号编号: 153141
    - 尺寸: 标准型
    - 公称宽度: 5.9 mm
    - 密封形式: 涂层
    - 安装位置: 任意方向
    - 设计类型: Y型
    - 包装数量: 10个
    - 结构设计: 推拉原理
    - 工作压力范围:
    - 整个温度范围内:-0.095 MPa 到 0.6 MPa (-0.95 bar 到 6 bar, -13.775 psi 到 87 psi)
    - 温度依赖型:-0.095 MPa 到 1.4 MPa (-0.95 bar 到 14 bar, -13.775 psi 到 203 psi)
    - 工作介质:
    - 压缩空气(符合ISO 8573-1:2010 [7:-:-]标准)
    - 水(液体,无冰)
    - 最高操作压力和温度: 水:最大 0.6 MPa 在 50°C 时
    - 操作和引导介质: 支持油润滑
    - 耐腐蚀等级 (CRC): 1 - 低腐蚀应力
    - LABS (PWIS) 认证: 符合VDMA24364-B1/B2-L
    - 环境温度: -10 °C 到 80 °C
    - 公称紧固扭矩: 7 Nm
    - 公称紧固扭矩容差: ± 20%
    - 产品重量: 20 g
    - 出线口数量: 2个
    - 供油管线数量: 1条
    - 安装类型: 外六角形,AF 12
    - 气动连接1: 外螺纹 R1/8
    - 气动连接2: 适用于外径为8 mm 的气管
    - 释放环颜色: 蓝色
    - 螺纹插头材料: 黄铜,镀镍
    - 材料合规性: 符合RoHS标准
    - 外壳材料: 聚对苯二甲酸丁二醇酯 (PBT)
    - 释放环材料: 聚甲醛 (POM)
    - 管塞材料: 丁腈橡胶 (NBR)
    - 管夹材料: 高合金不锈钢


    产品特点和优势



    - 高可靠性: 采用推拉原理设计,确保安装简便且可靠。
    - 低腐蚀应力: 镀镍黄铜螺纹插头及特定材料的应用,使其能够应对各种腐蚀性介质。
    - 多功能性: 支持油润滑,适用范围广,可用于多种工业应用场景。
    - 耐温性能: 能够承受广泛的温度范围,适用于恶劣环境下的操作。


    应用案例和使用建议



    QSY-1/8-8 主要应用于需要多分支气路和水流控制的工业环境中,例如自动化生产线、工厂设备等。在安装时,应确保接头拧紧至推荐扭矩值,以避免泄漏和故障。对于复杂系统,可考虑使用配套工具进行安装以确保准确性和效率。


    兼容性和支持



    该产品与标准气管连接件兼容,并且可通过标准的接口与多种工业自动化设备相连接。Festo提供了全面的技术支持和售后服务,包括安装指南和技术咨询,确保用户能够高效使用产品。


    常见问题与解决方案



    1. 安装时接头未紧固到位
    - 解决方案: 确保接头按照推荐扭矩(7 Nm)拧紧,并检查是否安装正确。

    2. 接头出现泄漏
    - 解决方案: 检查接头是否拧紧至规定扭矩值,必要时重新安装。

    3. 产品过早损坏
    - 解决方案: 确认所用介质是否适合产品设计,检查是否存在超出规定的工作条件(如温度或压力)。


    总结和推荐



    综上所述,QSY-1/8-8 是一款高度可靠的推入式Y型接头,具备良好的耐腐蚀性和广泛的工作温度范围,适用于各种工业应用。建议在需要高压气体或水路分叉的应用场景中使用该产品,特别是在高要求的自动化和制造业中。因此,我们强烈推荐使用这款产品,以提高系统的可靠性和稳定性。

QSY-1/8-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSY-1/8-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSY-1/8-8数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO QSY-1/8-8 QSY-1/8-8数据手册

QSY-1/8-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
