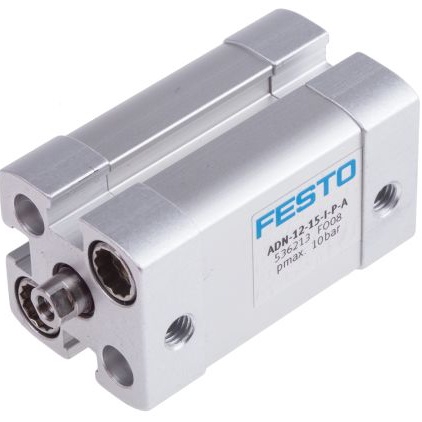

ADN-12-15-I-P-A

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 气缸, 双作用气缸, ADN系列, 15mm行程, 12mm孔径, M5接口, 母座螺纹
供应商型号: 3431182
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 ADN-12-15-I-P-A

ADN-12-15-I-P-A概述

    Compact Cylinder ADN-12-15-I-P-A 技术手册

    产品简介


    ADN-12-15-I-P-A 是一款紧凑型气缸,属于费斯托(Festo)公司的核心产品系列。这种气缸主要用于自动化设备中的直线驱动,广泛应用于工业自动化、包装机械、机器人等领域。其特点是体积小巧,性能稳定,能够适应各种复杂的工业环境。

    技术参数


    - 基本参数
    - 活塞直径:12 mm
    - 行程长度:15 mm
    - 气缸尺寸:M5
    - 活塞杆螺纹:M3
    - 安装方式:任意方向安装
    - 工作参数
    - 工作压力范围:1 ... 10 bar
    - 操作模式:双作用
    - 使用介质:压缩空气(符合ISO8573-1:2010 [7:4:4]标准)
    - 最高耐温范围:-20 ... 80°C
    - 环境腐蚀等级:CRC 2(中度腐蚀应力)
    - 性能指标
    - 弹簧回弹力(6 bar时):51 N
    - 前进行程推力(6 bar时):68 N
    - 冲击能量:0.07 J
    - 基本重量:77 g
    - 每增加10 mm行程的附加质量:12 g
    - 其他特征
    - 活塞杆端部:雌螺纹连接
    - 位置检测:用于接近传感器
    - 缓冲方式:弹性缓冲环/板
    - 遵循ISO 21287标准

    产品特点和优势


    ADN-12-15-I-P-A 的设计考虑到了高性能和可靠性。它具有双作用操作模式,能够在不同压力下提供稳定的输出力,且适用于广泛的温度范围。其独特的弹性缓冲环设计可以有效地减少冲击,提高系统的使用寿命。此外,由于采用了铝材料,这款气缸还具备轻质和抗腐蚀的优点。

    应用案例和使用建议


    ADN-12-15-I-P-A 可以应用于自动化装配线、机器人手臂、以及包装机械等多个领域。在具体使用过程中,建议确保气缸在正确的压力范围内运行,并定期检查其密封性,以保证长期稳定的工作表现。在极端环境下使用时,还需注意防止灰尘和其他杂质进入,影响气缸的正常工作。

    兼容性和支持


    该气缸可与大多数标准配件兼容,如安装支架和附件。制造商提供了完善的安装指南和技术支持,包括详细的使用说明和故障排查指导。若在使用过程中遇到任何问题,用户可以通过联系当地的服务中心获得帮助。

    常见问题与解决方案


    1. 问题:气缸在运行过程中噪音较大。
    - 解决方案:检查活塞杆是否有松动,确认安装是否牢固,必要时调整或更换零件。
    2. 问题:气缸动作迟缓。
    - 解决方案:检查供气系统是否正常工作,清理过滤器和调节阀,确保气体流通顺畅。
    3. 问题:气缸漏气。
    - 解决方案:检查密封件是否损坏或磨损,根据需要更换新的密封件。

    总结和推荐


    综上所述,ADN-12-15-I-P-A 是一款具有高性能和广泛适用性的紧凑型气缸。它在多种工业应用场景中表现出色,尤其适合自动化设备和机器人系统。其可靠的设计和完善的售后服务使其在市场上具有很高的竞争力。我们强烈推荐此产品给需要高效直线驱动解决方案的用户。

ADN-12-15-I-P-A参数

参数
长*宽*高 54.2mm*27.5mm*54.2mm

ADN-12-15-I-P-A厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

ADN-12-15-I-P-A数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO ADN-12-15-I-P-A ADN-12-15-I-P-A数据手册

ADN-12-15-I-P-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
