首页  >  产品百科  >  NPQM-Y-Q10-Q8-P10

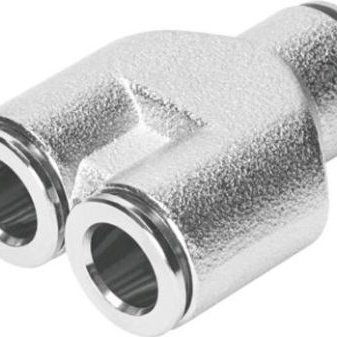

NPQM-Y-Q10-Q8-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo Y型快插接头 气动接头, npqm系列, 推入式 10 mm转推入式 8 mm转推入式 8 mm
供应商型号: 2038902
供应商: 海外现货
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-Y-Q10-Q8-P10

NPQM-Y-Q10-Q8-P10概述

    # Push-in Y-Connector 技术手册

    产品简介


    Push-in Y-connector(型号:NPQM-Y-Q10-Q8-P10)是一款高性能的连接器,专为压缩空气系统设计。其独特的Y形结构允许将两条气管合并为一条输出管道,适用于工业自动化、机器人技术和气动工具等领域的多路气体传输需求。该产品具备高可靠性及耐用性,是气动系统设计的理想选择。
    主要功能
    - 实现两路气体输入与一路输出的功能;
    - 确保气流稳定,满足多种工业应用场景的需求;
    - 采用推拉式锁定机制,安装便捷且稳固。
    应用领域
    - 自动化生产线;
    - 工业机器人;
    - 气动工具控制;
    - 其他需要精密气流分配的场合。

    技术参数


    以下是根据技术手册整理出的关键技术规格:
    | 参数名称 | 规格值 |

    | 尺寸 | 标准型 |
    | 额定宽度 | 7.5 mm |
    | 设计类型 | Y形 |
    | 包装数量 | 10个 |
    | 结构设计 | 推拉原理 |
    | 工作压力范围(全温区) | -0.095 MPa 至 1.6 MPa |
    | 工作压力范围(全温区) | -0.95 bar 至 16 bar |
    | 工作压力范围(全温区) | -13.775 psi 至 232 psi |
    | 工作介质 | 压缩空气,符合ISO 8573-1:2010标准 |
    | 是否支持油润滑 | 是 |
    | 腐蚀抗性等级 | 1级(低腐蚀应力) |
    | LABS/PWIS认证 | 符合VDMA24364-B1/B2-L |
    | 工作温度范围 | -20°C 至 70°C |
    | 产品重量 | 78.1 g |
    | 管道接口尺寸(1) | 外径10 mm |
    | 管道接口尺寸(2) | 外径8 mm |
    | 材料合规性 | RoHS认证 |
    | 壳体材料 | 黄铜,镀镍 |
    | 密封圈材料 | 丁腈橡胶(NBR) |

    产品特点和优势


    特点
    1. 高效连接:采用Y形设计,能够同时处理两路进气并集中输出。
    2. 坚固耐用:黄铜材质经过镀镍处理,具有良好的机械强度和抗腐蚀性能。
    3. 操作简单:推拉式锁定机制易于操作,无需额外工具即可快速安装或拆卸。
    4. 广泛适用性:支持压缩空气的油润滑操作,适应多种恶劣工况。
    5. 环保设计:RoHS合规材料确保符合全球环保要求。
    优势
    - 在复杂气路设计中节省空间;
    - 减少接头数量,降低泄漏风险;
    - 长期使用寿命,减少维护成本;
    - 高性价比,适合大规模工业部署。

    应用案例和使用建议


    应用案例
    1. 自动化流水线:用于将主供气管道的气流分配至多个工作站。
    2. 机器人手臂:通过Y形分路实现末端执行器多动作协调。
    3. 焊接设备:为焊接枪提供稳定的气体供应路径。
    使用建议
    - 安装前检查密封圈是否有损坏;
    - 确认气源压力处于允许范围内;
    - 若需长期暴露于恶劣环境中,可添加防护装置以延长寿命;
    - 定期检查连接处是否存在松动或漏气现象。

    兼容性和支持


    兼容性
    - 支持直径10 mm和8 mm的普通气管;
    - 可与Festo品牌及其他标准化气动产品无缝集成。
    支持
    - 提供详尽的技术文档和在线支持;
    - 厂家技术支持团队随时解答疑问;
    - 提供备用配件和维修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 气流不稳定 | 检查密封圈是否破损或老化 |
    | 连接处泄漏 | 紧固接头,确保完全锁紧 |
    | 工作温度超出范围 | 更换适合更高温度范围的产品 |
    | 无法启动油润滑功能 | 检查油润滑装置是否正常工作 |

    总结和推荐


    综合评估
    Push-in Y-connector(NPQM-Y-Q10-Q8-P10)以其卓越的设计和性能,在气动系统中表现出色。它不仅能满足高要求的应用场景,还提供了出色的耐用性和易用性。此外,Festo提供的全面支持也增强了产品的市场竞争力。
    推荐结论
    强烈推荐使用此产品!无论是对于新项目还是现有系统的升级,这款连接器都能提供可靠、高效的解决方案。如果你正在寻找一款高性能、低成本的气动连接解决方案,那么这款Push-in Y-connector将是你的最佳选择。
    最终评分:9.5/10

NPQM-Y-Q10-Q8-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 散装

NPQM-Y-Q10-Q8-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-Y-Q10-Q8-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-Y-Q10-Q8-P10 NPQM-Y-Q10-Q8-P10数据手册

NPQM-Y-Q10-Q8-P10封装设计

查看详情并下载
Symbol
Footprint
3D Model
