QSY-3/8-10

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo Y型螺纹接头 气动接头, 推入式 10 mm转推入式 10 mm, PBT的制
供应商型号: 2031677
供应商: 海外现货
标准整包数: 10

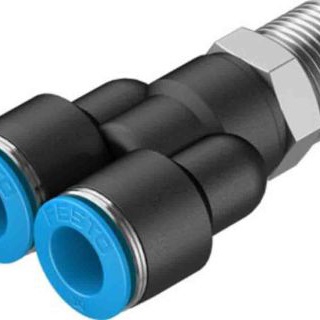

FESTO 气动/液压/传动设备 QSY-3/8-10

QSY-3/8-10概述


    产品简介

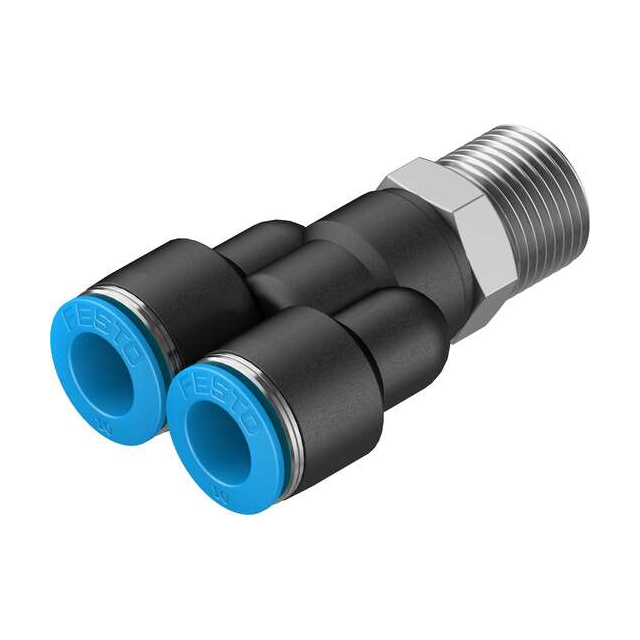

    Push-in Y-fitting QSY-3/8-10
    Push-in Y-fittings是用于压缩空气系统中的关键组件,旨在提供可靠的连接解决方案。这类元器件广泛应用于各种自动化设备、工业控制系统和气动工具中。QSY-3/8-10是一款符合ISO标准的产品,具有多种连接方式和安装位置选择,适用于不同类型的管道系统。

    技术参数


    - 型号: QSY-3/8-10
    - 规格: 3/8-10
    - 接口尺寸: 7.4mm
    - 密封材料: 涂层
    - 安装位置: 任意方向
    - 外形设计: Y形
    - 包装数量: 10个/包
    - 操作原理: 推拉式
    - 工作压力范围:
    - 整体温度范围内: -0.095 MPa 至 0.6 MPa 或 -0.95 bar 至 6 bar 或 -13.775 psi 至 87 psi
    - 温度相关压力: -0.095 MPa 至 1.4 MPa 或 -0.95 bar 至 14 bar 或 -13.775 psi 至 203 psi
    - 适用介质: 压缩空气(符合ISO 8573-1:2010标准)、冰水
    - 耐腐蚀等级: CRC 1 - 低腐蚀应力
    - 认证: 符合VDMA24364-B1/B2-L标准
    - 工作温度范围: -10°C 至 80°C
    - 螺纹紧固扭矩: 15.5 Nm
    - 螺纹紧固扭矩公差: ±20%
    - 重量: 43g
    - 出口数: 2个
    - 进气管数量: 1个
    - 材质:
    - 螺纹插头: 黄铜, 镍镀层
    - 外壳: 聚对苯二甲酸丁二醇酯 (PBT)
    - 释放环: 聚甲醛 (POM)
    - 管道密封圈: 丁腈橡胶 (NBR)
    - 管道保持爪: 高合金不锈钢

    产品特点和优势


    1. Y形设计: 可以实现多个输出端口的分配,提高系统的灵活性。
    2. 涂层密封材料: 提高了密封性能和耐久性。
    3. 宽广的工作压力范围: 适合多种环境条件,尤其是高温高压的场合。
    4. 耐腐蚀性强: 适用于多种工作介质,尤其是含有油雾的气体。
    5. 多种安装位置选择: 提高了安装的便捷性和适用性。
    6. 推拉式操作原理: 操作简单快捷,易于维护。

    应用案例和使用建议


    应用案例
    - 自动化生产线:适用于需要多条气路连接的气动设备。
    - 工业控制系统:可作为气源的分发节点,提高控制系统的效率。
    - 气动工具:在复杂的气动工具中作为气流分配的关键部件。
    使用建议
    1. 在安装过程中,确保所有接口完全密封,避免漏气。
    2. 安装时要遵守推荐的螺纹紧固扭矩值,避免过度拧紧导致损坏。
    3. 根据使用环境选择合适的介质,如在有油雾的情况下使用。

    兼容性和支持


    这款Push-in Y-fitting QSY-3/8-10具有广泛的兼容性,可以与其他标准接口连接。Festo公司提供了详尽的技术支持文档和售后服务,用户可以通过官方渠道获得相关的帮助和支持。

    常见问题与解决方案


    1. 问题: 接头漏气。
    - 解决方法: 检查接口是否完全紧固,确认密封材料无损。
    2. 问题: 密封失效。
    - 解决方法: 更换新的密封圈,确保密封材料完好。
    3. 问题: 接头无法安装到位。
    - 解决方法: 确认螺纹紧固扭矩在推荐范围内,避免过度拧紧或松动。

    总结和推荐


    Push-in Y-fitting QSY-3/8-10 是一款具备高度可靠性、稳定性的电子元器件,广泛适用于工业自动化和气动工具等领域。凭借其优良的设计和广泛的适用性,这款产品在市场上具有很强的竞争力。我们强烈推荐该产品用于需要可靠气路连接的应用场景。

QSY-3/8-10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSY-3/8-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSY-3/8-10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO QSY-3/8-10 QSY-3/8-10数据手册

QSY-3/8-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
