NPQM-LH-G38-Q8-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO

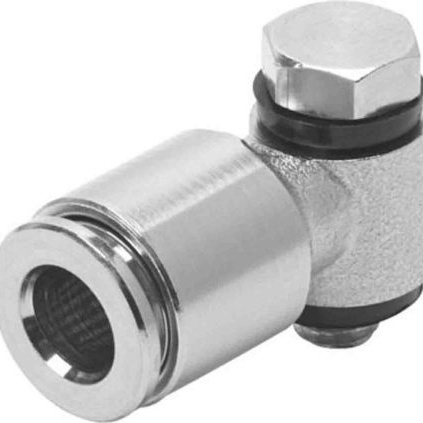

产品描述: Festo 螺纹弯头 气动接头, G 3/8 公转推入式 8 mm
供应商型号: 2031201
供应商: 海外现货
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-LH-G38-Q8-P10

NPQM-LH-G38-Q8-P10概述


    产品简介


    推入式L型接头(型号:NPQM-LH-G38-Q8-P10)是一种设计用于压缩空气管路连接的高品质电子元器件。该产品采用L形结构,符合ISO标准,具有良好的密封性和可靠性。广泛应用于自动化生产线、气动控制装置以及各类工业机械设备中,以确保压缩空气系统高效、安全地运行。

    技术参数


    - 尺寸标准:符合标准
    - 公称宽度:7 mm
    - 密封类型:密封圈
    - 设计:L形
    - 包装数量:每包10个
    - 操作原理:推拉式
    - 操作压力:-0.095 MPa 至 1.6 MPa(-0.95 bar 至 16 bar;-13.775 psi 至 232 psi)
    - 工作介质:符合ISO 8573-1:2010标准的压缩空气
    - 腐蚀抗性等级(CRC):1级(低腐蚀应力)
    - LABS(PWIS)符合性:符合VDMA24364-B1/B2-L标准
    - 工作温度范围:-20°C 至 70°C
    - 额定紧固扭矩:9 Nm
    - 允许的紧固扭矩容差:±20%
    - 产品重量:76.7 g
    - 安装类型:带外部六角孔的空心螺栓
    - 气动连接:外螺纹G3/8
    - 气动连接2:适用于直径8mm的气管
    - 材料注意事项:符合RoHS标准
    - 壳体材料:镀镍黄铜
    - 空心螺栓材料:镀镍黄铜
    - 管材密封材料:NBR(丁腈橡胶)

    产品特点和优势


    NPQM-LH-G38-Q8-P10推入式L型接头具备以下独特优势:
    - 高性能密封圈:确保在不同工作条件下的可靠密封性。
    - L形设计:便于安装且节省空间,特别适合紧凑的气动系统布局。
    - 宽工作温度范围:能够在-20°C至70°C的环境中稳定工作,适用于广泛的工业应用。
    - 高抗腐蚀性:镀镍黄铜材质有效抵抗腐蚀,延长使用寿命。
    - 符合多种标准:不仅满足国际ISO标准,还通过VDMA认证,确保产品质量。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备:作为自动化生产线上的关键部件,用于连接气动控制系统。
    - 气动工具:为气动工具提供可靠的气体通道。
    - 气缸驱动装置:在气缸驱动装置中发挥重要作用,确保平稳运动。
    使用建议:
    - 定期检查:在使用过程中应定期检查接头是否松动或损坏,以确保系统安全运行。
    - 正确安装:确保安装时达到规定的紧固扭矩值,避免因过松或过紧导致泄漏或损坏。
    - 注意环境温度:当设备运行在极端低温或高温环境下时,需要额外关注设备的热胀冷缩问题。

    兼容性和支持


    该推入式L型接头产品能够与其他标准接口设备兼容,可广泛应用于各类气动系统中。Festo公司为用户提供全方位的技术支持和服务,包括产品安装指导、维护保养咨询及售后技术支持。

    常见问题与解决方案


    - 问题:连接部位泄漏
    - 解决办法:重新紧固连接处,确保达到额定扭矩;检查密封圈是否损坏并及时更换。

    - 问题:产品生锈
    - 解决办法:使用防锈剂处理并定期检查设备状态;选择合适的安装环境减少水分侵入。

    总结和推荐


    总体来看,这款推入式L型接头以其出色的密封性能、稳固的设计和广泛的适用范围,在气动系统领域展现出极高的性价比。尽管价格较高,但其卓越的质量和持久的使用寿命使其成为许多关键场合的理想选择。我们非常推荐这一产品给对可靠性有极高要求的应用场景。

NPQM-LH-G38-Q8-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 散装

NPQM-LH-G38-Q8-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-LH-G38-Q8-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-LH-G38-Q8-P10 NPQM-LH-G38-Q8-P10数据手册

NPQM-LH-G38-Q8-P10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 99.9643
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
直接购买
加入购物车
