VSVA-B-M52-AH-A2-1R5L

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 电磁阀, vsva系列, 底基安装
供应商型号: 2021297
供应商: 欧时
标准整包数: 1
FESTO 气动/液压/传动设备 VSVA-B-M52-AH-A2-1R5L

VSVA-B-M52-AH-A2-1R5L概述

    Air Solenoid Valve VSVA-B-M52-AH-A2-1R5L 技术手册解析

    产品简介

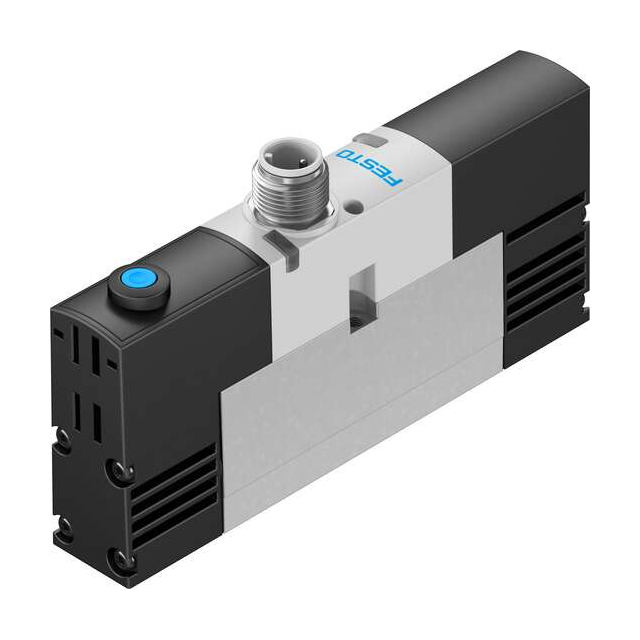

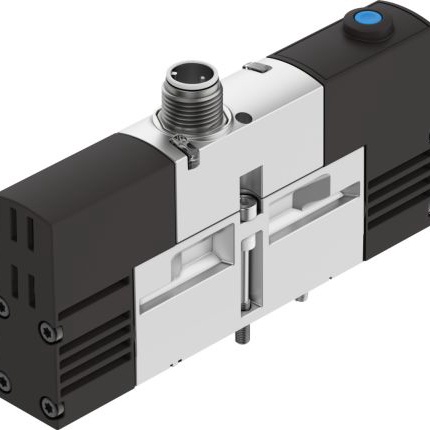

    VSVA-B-M52-AH-A2-1R5L 是一款 5/2 单稳态电磁阀,用于压缩空气控制系统。 它主要用于气动系统中的流体控制,能够实现气体流量的精确调节和切换。广泛应用于工业自动化设备、包装机械、印刷机械及其它需要高效精准气动控制的场合。

    技术参数


    - 阀门功能: 5/2, 单稳态
    - 驱动方式: 电气驱动
    - 宽度: 18 mm
    - 标准额定流量: 550 L/min
    - 气动工作端口: 按ISO 15407-1规范的子底板,尺寸为18 mm
    - 连接板规格: 符合VDMA 24563的02号连接板
    - 工作电压: 24V DC
    - 工作压力范围: 0.3 MPa 至 0.8 MPa(即 3 bar 至 8 bar)
    - 结构设计: 活塞闸阀
    - 复位方式: 气动弹簧复位
    - 认证: C-Tick,UL recognized(OL),CE标记(见一致性声明),UKCA标记(符合英国EMC指令),RoHS指令
    - 防护等级: IP65
    - 排气功能: 带流量控制选项
    - 密封原理: 软密封
    - 安装位置: 可以任意安装
    - 操作介质: 压缩空气(ISO 8573-1:2010 [7:4:4]标准)

    产品特点和优势


    1. 高效精准: 该阀门具有高精度流量控制能力,能确保在复杂工况下的稳定运行。
    2. 多功能性: 支持多种控制模式,如手动超控和信号状态显示。
    3. 安全可靠: 内置反极性保护电路,防止误接线对阀门造成的损害。
    4. 长寿命设计: 具备防振动和冲击的设计,能够在严苛环境下长期稳定工作。
    5. 环保合规: 符合RoHS指令,材料环保且安全。

    应用案例和使用建议


    该电磁阀在许多工业自动化系统中得到广泛应用,如自动化流水线、气动机械手等。对于用户而言,在安装时应注意将阀门固定在合适的子底板上,并确保连接板正确安装。 在使用过程中,需定期检查电气连接和机械连接是否牢固,确保系统正常运行。

    兼容性和支持


    该产品可与标准子底板和其他符合ISO 15407-1和VDMA 24563规范的连接板配套使用。Festo公司提供完善的售后服务和技术支持,用户可通过官方网站获取相关资料和在线技术支持。

    常见问题与解决方案


    1. 问题: 阀门无法正常工作。
    - 解决方法: 检查电源连接是否正确,确认电压是否符合要求;检查连接板和阀门接口是否紧密。
    2. 问题: 流量不稳定。
    - 解决方法: 检查管道是否堵塞,调整流量控制装置至合适位置。
    3. 问题: 信号灯不亮。
    - 解决方法: 确认信号输入是否正常,检查连接线是否有损坏。

    总结和推荐


    总体来说,VSVA-B-M52-AH-A2-1R5L是一款高性能、高可靠性的电磁阀,适用于多种工业自动化应用场合。其优异的密封性能和耐环境性使其能够在恶劣环境中保持良好的工作状态。 强烈推荐该产品给那些追求高效、精准气动控制系统的用户。

VSVA-B-M52-AH-A2-1R5L参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

VSVA-B-M52-AH-A2-1R5L厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VSVA-B-M52-AH-A2-1R5L数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO VSVA-B-M52-AH-A2-1R5L VSVA-B-M52-AH-A2-1R5L数据手册

VSVA-B-M52-AH-A2-1R5L封装设计

查看详情并下载
Symbol
Footprint
3D Model
