VZBE-1/2-T-63-T-2-F0304-V15V15

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 手动气动控制阀, vzbe系列, 2/2功能
供应商型号: 2171-VZBE-1/2-T-63-T-2-F0304-V15V15-ND
供应商:
标准整包数: 1

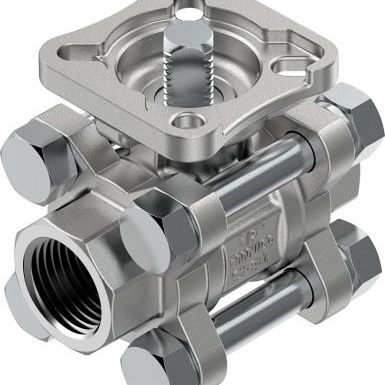

FESTO 气动/液压/传动设备 VZBE-1/2-T-63-T-2-F0304-V15V15

VZBE-1/2-T-63-T-2-F0304-V15V15概述

    电子元器件产品技术手册解析

    产品简介

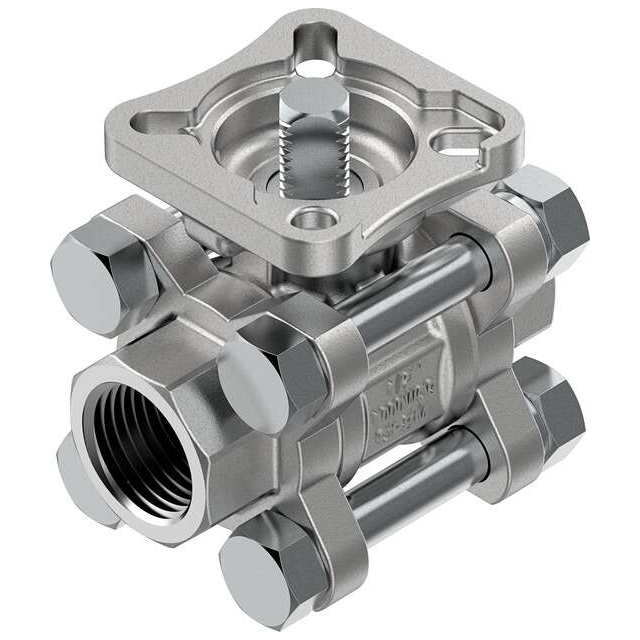

    本文介绍的产品是一款2通球阀(型号:VZBE-1/2-T-63-T-2-F0304-V15V15),由Festo公司生产。该产品主要用于流体控制领域,如气动系统、液压系统及水处理系统等。其主要功能是实现介质的开关控制,并具有出色的耐腐蚀性和宽泛的工作温度范围。

    技术参数


    - 结构设计:2通球阀
    - 驱动方式:机械驱动
    - 密封原理:软密封
    - 安装位置:任意方向
    - 安装类型:管路安装
    - 连接方式:1/2 NPT螺纹连接
    - 开关状态指示:通过插槽方向指示流向
    - 法兰孔模式:F0304
    - 内部直径:15mm
    - 公称直径:DN15
    - 功能:2/2位控制
    - 流动方向:双向流动
    - 公称压力:PN63
    - 断开扭矩:在额定压力下为7Nm
    - 认证标准:ASME B1.20.1、ISO 5211
    - 介质适用性:蒸汽、压缩空气(符合ISO 8573-1:2010)、惰性气体、水、中性液体
    - 介质温度范围:-20°C至+200°C
    - 流量系数Kv值:32m³/h
    - 材料合规性:RoHS认证、符合VDMA24364区III标准
    - 材质:
    - 阀体:铸不锈钢,材料号1.4408
    - 密封圈:PTFE、氟橡胶
    - 球体:铸不锈钢,材料号1.4408
    - 轴杆:高合金不锈钢,材料号1.4401
    - 产品重量:560g
    - 认证:CRN认证

    产品特点和优势


    该2通球阀具备以下独特功能和优势:
    - 高可靠性:通过机械驱动确保了稳定可靠的开关操作。
    - 优异的耐腐蚀性:采用高合金不锈钢材质,适用于多种腐蚀性介质环境。
    - 广泛的温度适应性:-20°C到200°C的宽泛温度范围使其能够在极端环境下正常工作。
    - 精准的流量控制:通过精准设计保证流量系数Kv值达到32m³/h,实现高效流体控制。
    - 安全标准合规:满足多个国际安全标准,包括ASME B1.20.1和ISO 5211。

    应用案例和使用建议


    该产品广泛应用于气动系统、液压系统和水处理等领域。例如,在一个工业自动化生产线中,可以将这款球阀用于控制压缩空气或中性液体的流通。此外,它也可以作为高压气体或液体管道中的安全隔离阀门。
    使用建议:
    - 定期检查:建议定期检查密封圈的磨损情况,以确保长期稳定的密封效果。
    - 安装注意事项:确保在安装过程中正确连接NPT螺纹,避免泄漏。
    - 适用范围:如果需要更高流量或更严格的压力要求,请考虑调整系统的配置或选择其他型号的阀门。

    兼容性和支持


    该产品具有广泛的通用性,可与其他标准工业组件进行无缝集成。厂商提供了详细的安装指南和技术支持,用户可以访问官方网站获取最新的产品文档和支持服务。

    常见问题与解决方案


    - 问题1:如何判断阀门是否已经关闭?
    - 解决方案:观察阀门的开关状态指示插槽,若方向与介质流向一致则表示已关闭。
    - 问题2:阀门使用一段时间后发现泄露怎么办?
    - 解决方案:首先检查密封圈是否有损坏,如有必要请更换新的密封圈;其次确认安装时螺纹连接是否紧固到位。

    总结和推荐


    总体而言,这款2通球阀凭借其高可靠性、优异的耐腐蚀性和广泛的温度适应性,在多种工业应用场景中表现出色。我们强烈推荐此款产品给需要高质量流体控制的用户。无论是从性能还是使用寿命角度考虑,它都是一个非常值得信赖的选择。

VZBE-1/2-T-63-T-2-F0304-V15V15参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

VZBE-1/2-T-63-T-2-F0304-V15V15厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZBE-1/2-T-63-T-2-F0304-V15V15数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO VZBE-1/2-T-63-T-2-F0304-V15V15 VZBE-1/2-T-63-T-2-F0304-V15V15数据手册

VZBE-1/2-T-63-T-2-F0304-V15V15封装设计

查看详情并下载
Symbol
Footprint
3D Model
