VZBE-3/4-T-63-D-2-M-V15V15

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 手动气动控制阀, vzbe系列, 2/2功能
供应商型号: 2036100
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 VZBE-3/4-T-63-D-2-M-V15V15

VZBE-3/4-T-63-D-2-M-V15V15概述


    产品简介

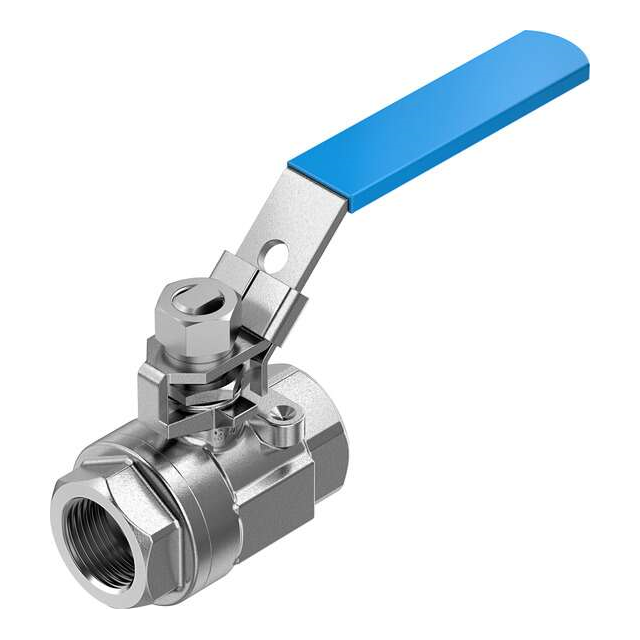

    本产品为型号为VZBE-3/4-T-63-D-2-M-V15V15的两位两通球阀(2/2-way ball valve),适用于广泛的工业应用领域,例如压缩空气、惰性气体、水和中性液体的流体控制。它具备机械式操作机制,通过手柄进行手动开关操作。该产品采用软密封设计,可实现可靠的密封效果。球阀结构紧凑,便于安装在任何位置,适用于管线安装,连接方式为3/4 NPT螺纹接口。

    技术参数


    - 结构设计:两位两通球阀带手柄
    - 操作类型:机械操作
    - 密封原理:软密封
    - 安装位置:任意
    - 安装类型:管线安装
    - 管接头连接:3/4 NPT
    - 切换位置指示:槽口方向=流向
    - 内径:20 mm
    - 公称直径:DN 20
    - 阀门功能:两位两通
    - 流动方向:可逆
    - 公称压力:PN 63
    - 最小破裂扭矩:7.5 Nm(根据ASME B1.20.1标准)
    - 工作介质:蒸汽、压缩空气、惰性气体、水、中性液体
    - 工作温度范围:-20°C至200°C
    - 流量系数:Kv 59 m³/h
    - 材料合规性:符合RoHS指令
    - 相容材料认证:符合VDMA24364区域III要求
    - 壳体材料:铸造不锈钢
    - 壳体材料编号:1.4408
    - 座圈材料:聚四氟乙烯(PTFE)
    - 密封材料:聚四氟乙烯(PTFE)
    - 球体材料:铸造不锈钢
    - 球体材料编号:1.4408
    - 轴材料:高合金不锈钢
    - 轴材料编号:1.4401
    - 产品重量:500 g
    - 认证:CRN
    - 防爆等级:防爆区1(ATEX)、防爆区2(ATEX)、防爆区21(ATEX)、防爆区22(ATEX)

    产品特点和优势


    该球阀采用高质量材料制造,具有出色的耐腐蚀性(CRC 3级)。由于其使用软密封和铸造不锈钢材质,使得球阀能够在广泛的温度范围内保持可靠的密封性能。它还具备手动操作和切换位置指示功能,使操作和维护更加方便。此外,其可逆流动方向设计使其适用于多种工况,提高了灵活性和通用性。

    应用案例和使用建议


    该球阀适用于多种流体控制系统,如气动控制、液态化工流程控制等领域。建议在安装前仔细检查管道的清洁度,确保无杂物进入球阀内部影响正常运行。此外,注意定期检查并维护密封件,以保证长期可靠的操作性能。

    兼容性和支持


    该产品适用于各种标准3/4 NPT管路,与其他同类规格的球阀及配件有良好的兼容性。Festo公司提供全面的技术支持和售后服务,确保客户能够及时获得所需的技术支持和备件供应。

    常见问题与解决方案


    1. 问题:阀门无法正常关闭
    - 解决方法:检查是否有杂质堵塞,清理阀腔内杂质。
    2. 问题:阀门关闭后仍有泄漏
    - 解决方法:更换磨损的密封件或座圈。
    3. 问题:阀门转动困难
    - 解决方法:润滑轴部件或重新校准手柄角度。

    总结和推荐


    综上所述,VZBE-3/4-T-63-D-2-M-V15V15型球阀凭借其坚固耐用、灵活多变的特点,在工业应用中表现出色。不仅具备优秀的密封性能,还提供良好的耐腐蚀性和适用温度范围。因此,我们强烈推荐此产品用于需要精确控制和高可靠性流体管理的场合。

VZBE-3/4-T-63-D-2-M-V15V15参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZBE-3/4-T-63-D-2-M-V15V15厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。
