QS-1/2-12-I

产品分类: 气动/液压/传动设备
厂牌: FESTO

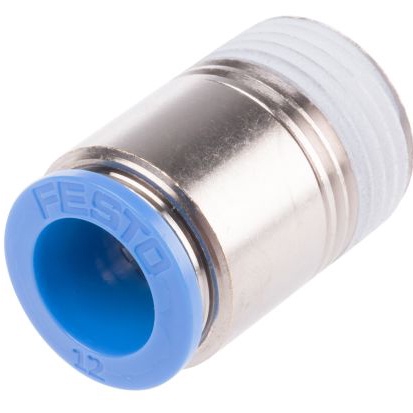

产品描述: Festo 螺纹直通 气动接头, QS系列, R 1/2 公转推入式 12 mm, 黄铜制
供应商型号: 1215608
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 QS-1/2-12-I

QS-1/2-12-I概述

    Push-in Fittings QS, Quick Star: A Comprehensive Guide

    1. 产品简介


    Push-in fittings QS, Quick Star系列是费斯托(Festo)公司提供的一系列产品,专为各种气动应用设计。这些配件主要用于压缩空气系统中管路的快速连接,确保连接安全可靠。产品线包括标准型、迷你型、不锈钢型、阻燃型等多种款式,适用于不同的温度范围和压力条件。

    2. 技术参数


    - 材料:
    - Mini QSM: POM (蓝色), NBR, 镀镍黄铜, 高合金不锈钢, 玻璃纤维增强PBT。
    - Standard QS: NBR, 镀镍黄铜, 高合金不锈钢, 玻璃纤维增强PBT。
    - Standard QS-V0: 玻璃纤维增强PBT, NBR, 不锈钢, 镀镍黄铜。
    - 管径规格:
    - Mini QSM: 2, 3, 4, 6 mm
    - Standard QS: 4, 6, 8, 10, 12, 16, 22 mm
    - Standard QS-V0: 4, 6, 8, 10, 12 mm
    - 安装扭矩:
    - M3: 0.48 Nm ±55%
    - M5: 1.33 Nm ±20%
    - M7: 3.35 Nm ±20%
    - Gx: 7 Nm ±20%
    - G¼: 9 Nm ±20%
    - Gy: 15.5 Nm ±20%
    - G½: 26 Nm ±20%
    - G¾: 20 Nm ±20%
    - 最大操作压力:
    - Mini QSM: -0.95 ... +6 bar
    - Standard QS: -0.95 ... +14 bar
    - Standard QS-B: -0.95 ... +10 bar
    - Standard QS-V0: -0.95 ... +10 bar
    - 工作温度范围:
    - -10°C ... +80°C(Mini QSM, Standard QS, Standard QS-B)
    - 0°C ... +60°C(Standard QS-V0)

    3. 产品特点和优势


    Push-in fittings QS, Quick Star系列具有以下特点:
    - 易于选择和安装: 提供多种类型的配件,适用于广泛的气动应用。
    - 高可靠性: 使用自封原理,保证连接的安全可靠。
    - 耐腐蚀性: 镀镍黄铜部件具有高耐腐蚀性。
    - 高温适应性: 例如,某些型号适用于高达150°C的工作温度。
    - 灵活性: 提供不同材质和尺寸的组合,满足不同的应用需求。
    - 特殊用途: 如抗静电型和阻燃型,满足特定行业的需求。

    4. 应用案例和使用建议


    Push-in fittings QS, Quick Star广泛应用于气动控制系统中,如工厂自动化生产线、工业机器人系统、移动机械设备等领域。具体应用实例包括:
    - 标准应用: 适用于各种标准气动系统,如压缩空气管路的连接。
    - 高压应用: 如压力提升器的应用,可承受高达20 bar的压力。
    - 食品级应用: 如用于食品行业的高温抗清洗剂型,符合FDA标准。
    使用建议:
    - 在安装过程中,确保管子插入至指定位置,检查是否稳固。
    - 定期检查连接处是否有泄漏,及时进行紧固或更换。

    5. 兼容性和支持


    - 兼容性: 推荐使用符合ISO标准的塑料或金属管路。
    - 技术支持: 费斯托提供全面的技术文档和客户支持,包括在线帮助中心、技术指南和常见问题解答。

    6. 常见问题与解决方案


    - 问题1: 连接松动
    - 解决方案: 检查安装扭矩是否达标,重新安装确保管子完全插入。
    - 问题2: 泄漏
    - 解决方案: 检查密封圈是否损坏或需要更换,确保密封圈正确安装。
    - 问题3: 管路堵塞
    - 解决方案: 清洗或更换管路,确保流体通道畅通无阻。

    7. 总结和推荐


    Push-in fittings QS, Quick Star系列产品凭借其多样化的类型、卓越的性能和广泛的适用范围,成为气动系统连接的理想选择。无论是在常规还是严苛的应用环境中,都能表现出色。强烈推荐在气动系统设计和维护中选用这些高质量的产品。

QS-1/2-12-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-1/2-12-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-1/2-12-I数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO QS-1/2-12-I QS-1/2-12-I数据手册

QS-1/2-12-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
