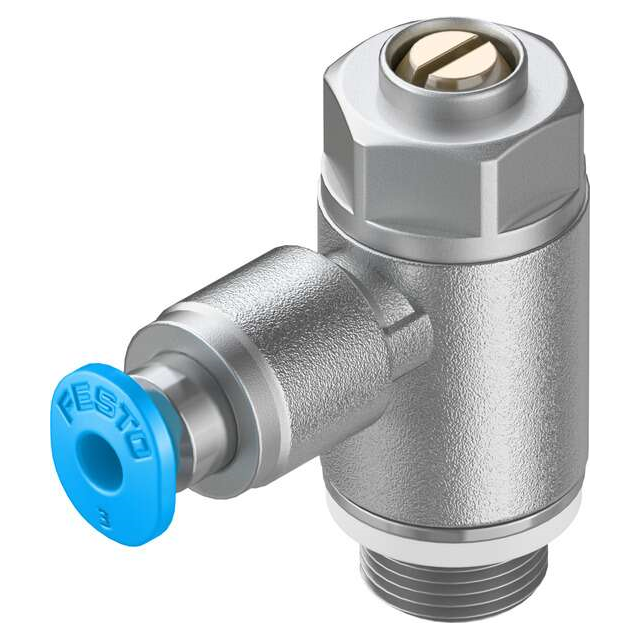

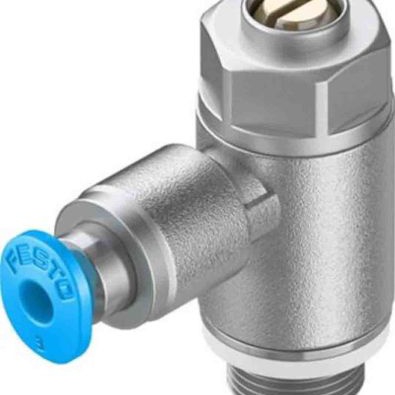

GRLA-1/8-QS-3-D

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 气动泄压阀, GRLA系列, 最大操作压力10bar, 丁腈橡胶密封
供应商型号: GRLA-1/8-QS-3-D
供应商: 云汉优选
标准整包数: 1
FESTO 气动/液压/传动设备 GRLA-1/8-QS-3-D

GRLA-1/8-QS-3-D概述


    产品简介


    一方向流控制阀
    型号:GRLA-1/8-QS-3-D
    零件编号:193142
    这款一方向流控制阀主要用于气动系统中,实现对空气流动方向的精确控制。它具备非回流功能,可以在压缩空气流通时防止逆流。适用于各类气动设备和自动化控制系统,特别是在需要精密控制气体流量的应用场合。

    技术参数


    - 阀门功能:排气空气流量控制和非回流功能
    - 气动连接:
    - 第一个接口:QS-3
    - 第二个接口:G1/8
    - 调整元件:槽型螺钉
    - 安装方式:螺丝固定
    - 标准额定流量(正向):130 L/min
    - 标准额定流量(反向):100 L/min - 130 L/min
    - 操作温度范围:-10°C - 60°C
    - 操作压力范围:0.2 bar - 10 bar
    - 介质:符合ISO 8573-1:2010标准的压缩空气(等级7:4:4)
    - 允许的操作和引导介质:油润滑可用(需进一步使用)
    - 认证:符合VDMA24364-B1/B2-L标准
    - 洁净室等级:ISO 14644-1等级4
    - 介质温度范围:-10°C - 60°C
    - 螺纹紧固扭矩:3 Nm(公差±10%)
    - 产品重量:22 g
    - 材料:
    - 密封圈:NBR
    - 解锁环:POM
    - 调整螺钉:黄铜
    - 旋转接头:压铸锌
    - 密封插件:铝合金

    产品特点和优势


    1. 精准流量控制:可精确控制空气流量,确保气动系统的稳定运行。
    2. 非回流设计:有效防止气体逆流,提高系统的安全性和可靠性。
    3. 耐温性能:能够在-10°C到60°C的温度范围内稳定工作。
    4. 材料选择:采用NBR密封圈和POM解锁环,具有良好的耐腐蚀性和耐磨性。
    5. RoHS合规:环保材料,符合RoHS标准。

    应用案例和使用建议


    应用案例:
    本产品广泛应用于工业自动化生产线、机器人手臂、气动工具等领域。例如,在自动化装配线上,它可以用来精确控制气缸的移动速度,确保每个工序的同步和协调。
    使用建议:
    1. 安装时应注意阀门的气动接口与系统管道的匹配。
    2. 在使用过程中定期检查密封圈和解锁环的状态,确保其正常工作。
    3. 操作时注意操作压力和温度范围,避免超出极限值导致设备损坏。
    4. 在特殊环境下(如清洁度要求高的场所),应进行额外的维护保养。

    兼容性和支持


    本产品可以与多种气动设备兼容,且已通过相关认证(如ISO和VDMA标准)。制造商提供详细的技术支持和售后服务,包括产品使用指导、故障排除和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 流量不稳定 | 检查气源压力和调整螺钉的位置 |
    | 阀门无法关闭 | 更换磨损的密封圈 |
    | 气体逆流 | 确认阀门的安装方向 |

    总结和推荐


    总体而言,这款GRLA-1/8-QS-3-D一方向流控制阀凭借其精准的流量控制能力、可靠的非回流功能以及广泛的适用性,在气动系统中表现出色。其卓越的性能和耐用性使其成为众多应用场景的理想选择。我们强烈推荐该产品用于需要高精度和可靠性的气动系统中。

GRLA-1/8-QS-3-D参数

参数
安装方式 底座安装
包装方式 散装

GRLA-1/8-QS-3-D厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

GRLA-1/8-QS-3-D数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO GRLA-1/8-QS-3-D GRLA-1/8-QS-3-D数据手册

GRLA-1/8-QS-3-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
