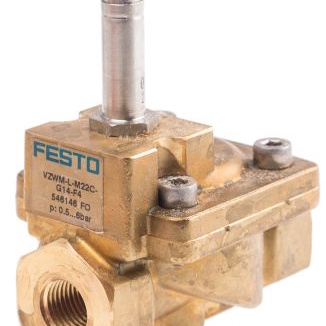

VZWM-L-M22C-G14-F4

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 气动电磁阀, VZWM系列, G 1/4接口, 直接插入安装, 2通道
供应商型号: 1215807
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 VZWM-L-M22C-G14-F4

VZWM-L-M22C-G14-F4概述

    Solenoid Valves VZWM-L, NPT 技术手册概述

    1. 产品简介


    产品类型: 间接作用式膜片阀
    主要功能: 过程控制阀门,适用于多种气体和液体介质的流动控制。
    应用领域: 广泛应用于压缩空气、中性液体和惰性气体处理系统,也适用于工业自动化过程中的流量控制。

    2. 技术参数


    - 类型代码: VZWM-L-M22C-NXX-FYY-R1(其中NXX表示阀门连接尺寸,FYY表示电气连接类型)
    - 额定尺寸: 1/4 NPT至2 NPT
    - 流速范围: 1400至31000升/分钟
    - 材质选择: 铜合金或不锈钢铸件
    - 电源电压: 24 V DC;110/230 V AC
    - 开关时间: 气体介质下关闭时间为10至21毫秒,开启时间为8至62毫秒;液体介质下关闭时间为200至2800毫秒,开启时间为100至2100毫秒。
    - 最大粘度: 22 mm²/s
    - 保护等级: IP65(带插头)

    3. 产品特点和优势


    - 多种连接尺寸: 提供从1/4 NPT到2 NPT的多种阀门连接尺寸,适应不同需求。
    - 可选材料: 提供铜合金或不锈钢两种材质选择,满足不同的腐蚀环境需求。
    - 高精度控制: 精确的流量控制能力和快速响应的开关时间,确保高效运行。
    - 广泛的应用范围: 能够处理各种气体和液体介质,适用于多种工业自动化应用场景。

    4. 应用案例和使用建议


    - 应用案例: 在汽车制造过程中用于喷漆线上的压缩空气控制,或在食品加工行业中用于液体配料的精确控制。
    - 使用建议: 确保阀门安装垂直以保证最佳性能,注意介质的温度和压力应在规定范围内。

    5. 兼容性和支持


    - 兼容性: 可与标准NPT螺纹接口的管路系统兼容。
    - 支持: Festo提供配套的安装支架和其他配件,用户可以根据需要单独订购。同时提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题: 开关时间过长
    - 解决方案: 检查电源电压是否稳定,确保介质符合规定的压力和温度要求。
    - 问题: 阀门泄漏
    - 解决方案: 检查密封圈是否有损坏或老化现象,必要时更换新的密封圈。
    - 问题: 阀门不动作
    - 解决方案: 检查电气连接是否正确,确保线圈无损坏。

    7. 总结和推荐


    总结: 该型号阀门以其多样化的连接尺寸、稳定的性能和广泛的适用性,在工业自动化领域具有显著的优势。
    推荐: 强烈推荐在需要高精度流量控制和快速响应的场合使用。无论是作为新系统的组件还是现有系统的升级替代,VZWM-L系列阀门都是可靠的选择。

VZWM-L-M22C-G14-F4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZWM-L-M22C-G14-F4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZWM-L-M22C-G14-F4数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO VZWM-L-M22C-G14-F4 VZWM-L-M22C-G14-F4数据手册
