首页  >  产品百科  >  EGZ-6-5

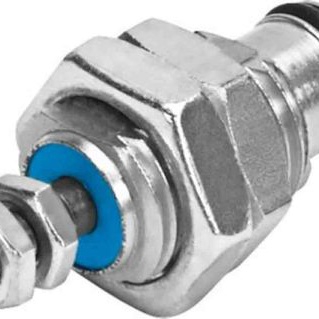

EGZ-6-5

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 活塞杆气缸, 单作用气缸, egz.系列, 5mm行程, 6mm孔径, M3接口, 公插螺纹
供应商型号: 2023150
供应商: 欧时
标准整包数: 1
FESTO 气动/液压/传动设备 EGZ-6-5

EGZ-6-5概述

    Cartridge Cylinders EGZ 技术手册

    1. 产品简介


    产品类型: 卡式气缸(Cartridge cylinders EGZ)
    主要功能: EGZ 卡式气缸是一种单作用、推力型的气动装置,主要用于压缩空气驱动的应用场合。
    应用领域: 主要应用于自动化设备、机器人系统、工业机械和其他需要精确控制的自动化应用场景。

    2. 技术参数


    - 直径: 6 mm 到 16 mm
    - 行程长度: 5 mm 到 15 mm
    - 气动接口: M3 (6 mm), M5 (10 mm 和 16 mm)
    - 工作压力范围: 2 bar 到 8 bar
    - 操作温度范围: -20°C 到 +80°C
    - 理论推力: 在 6 bar 压力下,推力分别为:6 mm (14 N),10 mm (42 N),16 mm (109 N)
    - 最大允许负载: 6 mm (0.10 N),10 mm (0.15 N),16 mm (0.20 N)
    - 材料:
    - 活塞杆:高合金钢
    - 外壳:黄铜,镀镍
    - 盖子:聚甲醛(Polyacetal)
    - 安装方式:
    - 自带锁紧螺母
    - 支持多种附件(如旋转安装座、脚架安装、法兰安装等)

    3. 产品特点和优势


    - 紧凑设计: 最小化安装空间,易于集成到现有系统中。
    - 多种安装方式: 可选的旋转安装座、脚架安装、法兰安装等多种安装方式,提高灵活性。
    - 高精度: 精密加工的活塞杆和壳体,确保了高精度和可靠性。
    - 环境适应性强: 能够在宽广的温度范围内工作,适用于多种工业环境。
    - 符合RoHS标准: 使用环保材料,符合国际环保标准。

    4. 应用案例和使用建议


    - 自动化设备: 在装配线上的工件定位和推动过程中,可以利用这些卡式气缸实现精准的运动控制。
    - 工业机械: 例如在包装机、分拣机等设备中,这些气缸可以提供可靠的推力和位置控制。
    - 机器人系统: 在机器人手臂的末端执行器上使用,以实现精细的操作动作。
    使用建议:
    - 在安装时,选择合适的安装方式,如旋转安装座或脚架安装,以适应不同的安装需求。
    - 在使用过程中,注意控制气源的压力,避免超出气缸的最大承受范围。
    - 定期检查气缸的运行状态,确保没有异常磨损或其他故障。

    5. 兼容性和支持


    - 兼容性: 这些气缸具有广泛的兼容性,能够与其他标准气动组件配合使用。
    - 技术支持: 厂商提供详细的技术文档和客户服务支持,包括安装指南、维护手册和技术咨询等。

    6. 常见问题与解决方案


    - 问题1: 气缸出现漏气现象。
    - 解决方案: 检查所有密封件是否完好,必要时更换密封件。
    - 问题2: 气缸推力不足。
    - 解决方案: 检查气源压力是否达到要求,如果压力正常则可能是内部磨损,需要更换部件。
    - 问题3: 气缸无法完全复位。
    - 解决方案: 检查弹簧是否损坏或断裂,更换新的弹簧。

    7. 总结和推荐


    综合评估: Cartridge cylinders EGZ 是一款高性能的气动组件,具有紧凑的设计、多样的安装方式和良好的环境适应性。在多种工业应用场景中表现出色。
    推荐使用: 强烈推荐使用这些卡式气缸,特别是在需要精确控制和可靠性能的应用场合中。

EGZ-6-5参数

参数
长*宽*高 7.6mm*17mm*13mm
包装方式 散装

EGZ-6-5厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

EGZ-6-5数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO EGZ-6-5 EGZ-6-5数据手册

EGZ-6-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 362.6283
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 362.62
直接购买
加入购物车
