QSLF-1/8-6-B

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, G 1/8 母转推入式 6 mm, PBT的制
供应商型号: ET-3432115
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 QSLF-1/8-6-B

QSLF-1/8-6-B概述

    Push-in L-Fitting QSLF-1/8-6-B 技术手册解读

    1. 产品简介

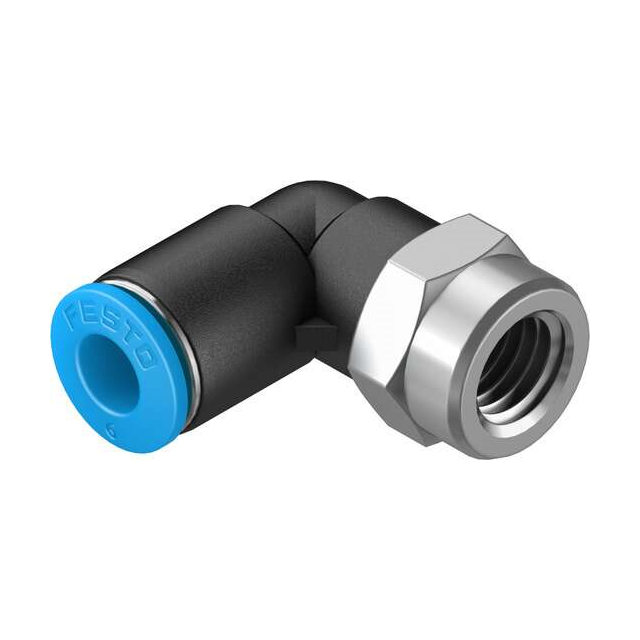

    产品名称: Push-in L-Fitting QSLF-1/8-6-B
    制造商: Festo
    Part Number: 153274
    产品类型与功能:
    Push-in L-Fitting 是一种连接压缩空气管道的快速接头,适用于气体和液体介质的低压和中压输送系统。该产品基于“Push-in”原理设计,通过插拔式安装实现高效便捷的管道连接。其“L型”的结构特别适合复杂空间内的气路布局,广泛应用于自动化、机械制造及工业自动化等领域。
    主要应用领域:
    - 自动化设备(如机器人系统)
    - 工业气动控制装置
    - 压缩空气输送系统
    - 液体输送系统(需冰冻保护)

    2. 技术参数


    以下是该产品的主要技术规格和参数:
    - 尺寸标准: 标准型
    - 公称宽度: 4.2 mm
    - 安装方向: 支持任意位置安装
    - 接口类型: L型
    - 包装数量: 10件/包
    - 工作压力范围:
    - 整个温度范围:-0.095 MPa 至 0.6 MPa
    - 整个温度范围:-0.95 bar 至 6 bar
    - 整个温度范围:-13.775 psi 至 87 psi
    - 温度相关范围:-0.095 MPa 至 1.4 MPa
    - 温度相关范围:-0.95 bar 至 14 bar
    - 温度相关范围:-13.775 psi 至 203 psi
    - 工作介质:
    - 压缩空气(符合 ISO 8573-1:2010 标准)
    - 冰冻保护水(无冰点)
    - 耐腐蚀等级: CRC 1 级(低腐蚀压力)
    - 清洁室等级: 符合 ISO 14644-1 中的 Class 4
    - 操作温度范围: -10°C 至 80°C
    - 紧固扭矩: 7 Nm(公差 ±20%)
    - 产品重量: 15 g
    - 螺纹材料: 镍镀铜
    - 密封圈材质: NBR
    - 管爪材料: 高合金不锈钢
    - RoHS合规性: 是
    3. 产品特点与优势
    1. 便捷性与可靠性: Push-in 设计允许无需工具即可快速插拔管道,大幅提高工作效率。
    2. 多功能性: L型设计使其能适应复杂的空间布局,适用于多种工业场景。
    3. 高耐久性: 材料选用高抗腐蚀不锈钢和高强度塑料,适合长期运行环境。
    4. 高清洁标准: 达到 Class 4 的洁净室标准,符合医疗器械、电子制造等行业的特殊需求。
    5. 广泛应用: 支持压缩空气及液体运输,同时适配不同温度条件下的工作环境。
    4. 应用案例与使用建议
    典型应用场景:
    - 在汽车制造生产线中,用于机器人手臂的气动执行机构连接。
    - 在食品加工行业,用于需要低温处理的液体输送系统。
    使用建议:
    - 确保安装时紧固扭矩控制在 7 Nm ± 20% 范围内,避免因过紧导致密封失效。
    - 在极端温度条件下使用时,优先选择支持更大压力范围的型号。
    - 定期检查管爪的锁紧状态以确保长时间运行的稳定性。
    5. 兼容性与支持
    兼容性:
    - 适用于直径为 6 mm 的气管。
    - 内部螺纹为 G1/8 标准,可与通用气动管件完美匹配。
    支持服务:
    Festo 提供完善的售后服务和技术支持,包括安装指导、维修培训和定期维护计划。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入后无法锁定 | 确认安装方向是否正确,重新尝试插入 |
    | 接头渗漏 | 检查密封圈是否损坏并更换 |
    | 使用过程中松动 | 检查紧固扭矩是否达到要求 |
    7. 总结与推荐
    综合评估:
    Push-in L-Fitting QSLF-1/8-6-B 是一款集功能性与耐用性于一体的高品质产品。其 Push-in 技术显著提升了操作效率,而 L 型设计则让其在复杂场景下更具优势。结合低温和高洁净的标准,它尤其适合需要高性能与严苛环境适应性的工业应用。
    推荐理由:
    如果你正在寻找一款高效、可靠且易于维护的气动管路连接产品,Push-in L-Fitting QSLF-1/8-6-B 是一个理想选择。无论是自动化生产线还是精密仪器制造,它都能出色胜任。因此,我们强烈推荐此款产品!

QSLF-1/8-6-B参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSLF-1/8-6-B厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLF-1/8-6-B数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO QSLF-1/8-6-B QSLF-1/8-6-B数据手册
