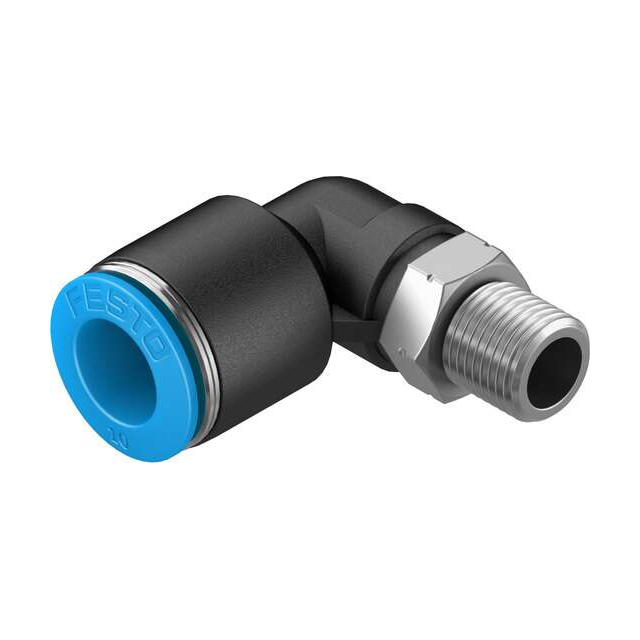

QSL-1/8-10

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, R 1/8 公转推入式 10 mm, PBT的制
供应商型号: 3432280
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 QSL-1/8-10

QSL-1/8-10概述


    产品简介


    Push-in L-fitting QSL-1/8-10是一种用于连接压缩空气和水的管件。它采用L形设计,允许任何安装位置,并通过推拉原理实现快速连接。适用于多种工业应用,例如气动控制、自动化设备、机床等。

    技术参数


    - 尺寸标准:
    - 公称宽度: 6 mm
    - 密封类型: 涂层
    - 安装位置: 任意
    - 设计类型: L型
    - 包装数量: 10个
    - 结构设计: 推拉原理
    - 工作压力:
    - 整个温度范围: -0.095 MPa ... 0.6 MPa 或 -0.95 bar ... 6 bar 或 -13.775 psi ... 87 psi
    - 温度依赖: -0.095 MPa ... 1.4 MPa 或 -0.95 bar ... 14 bar 或 -13.775 psi ... 203 psi
    - 最高工作压力:
    - 水: 在最大50°C时,最大0.6 MPa
    - 适用介质:
    - 压缩空气(符合ISO 8573-1:2010标准)
    - 水(无冰)
    - 腐蚀等级: 1级(低腐蚀应力)
    - 认证: 符合VDMA24364-B1/B2-L
    - 环境温度范围: -10°C ... 80°C
    - 标称紧固扭矩: 7 Nm
    - 紧固扭矩公差: ± 20%
    - 产品重量: 18 g
    - 安装类型: 外六角,AF 12
    - 气动接口:
    - 1号接口: 外螺纹R1/8
    - 2号接口: 适合外径为10 mm的气管
    - 释放环颜色: 蓝色
    - 材料:
    - 密封圈: 丁腈橡胶(NBR)
    - 管子固定爪: 高合金不锈钢
    - 接头主体: 黄铜,镀镍
    - 释放环: 聚甲醛(POM)
    - 管道壳体: 聚对苯二甲酸丁二醇酯(PBT)

    产品特点和优势


    Push-in L-fitting QSL-1/8-10具备以下独特功能和优势:
    - 推拉式连接:简化了连接过程,无需工具即可轻松安装和拆卸。
    - 高耐压能力:能够承受广泛的温度和压力变化,确保在各种条件下可靠运行。
    - 兼容多种介质:不仅可以用于压缩空气,还可以用于无冰水介质。
    - 材料选择:所有材料均为环保且符合RoHS标准,增加了产品的可靠性。
    - 防腐蚀设计:符合低腐蚀应力标准,适用于恶劣的工作环境。

    应用案例和使用建议


    - 应用场景:适用于需要频繁拆装的气动系统和流体管道。例如,在自动化设备中用于控制气源或水路供应。
    - 使用建议:为了获得最佳性能,应在温度范围-10°C至80°C内使用,并定期检查紧固扭矩以确保安全和可靠连接。对于含有油雾的环境,确保系统具有适当的油润滑以避免影响密封效果。

    兼容性和支持


    - 兼容性: QSL-1/8-10与标准螺纹R1/8接口兼容,可以方便地集成到现有的管道系统中。
    - 厂商支持: Festo提供详细的安装指南和故障排除手册,确保用户能够高效、安全地使用该产品。

    常见问题与解决方案


    1. Q:产品在高压下易泄漏?
    A:请确保正确紧固扭矩在7 Nm ± 20%范围内。如有必要,重新调整紧固扭矩以确保密封。
    2. Q:接头耐久性不足?
    A:检查是否有异物进入气管内部。如果有,请清理气管并重新安装。
    3. Q:释放环颜色不正常?
    A:检查是否使用了正确的材质和型号。若颜色异常,则可能是质量问题,需联系供应商进行更换。

    总结和推荐


    Push-in L-fitting QSL-1/8-10是一款高品质的管件,凭借其出色的推拉式连接方式、耐高温和高压力能力,以及广泛的应用场景,成为工业自动化和控制系统的理想选择。建议在需要频繁拆装、多介质使用的环境中使用该产品。总的来说,这款产品以其可靠性和灵活性获得了极高的评价,强烈推荐使用。

QSL-1/8-10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSL-1/8-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSL-1/8-10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO QSL-1/8-10 QSL-1/8-10数据手册

QSL-1/8-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 41.5696
10+ ¥ 41.5696
库存: 12
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 41.56
