NPQM-D-G38-Q8-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, G 3/8 公转推入式 8 mm
供应商型号: 2023466
供应商: 海外现货
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-D-G38-Q8-P10

NPQM-D-G38-Q8-P10概述


    产品简介

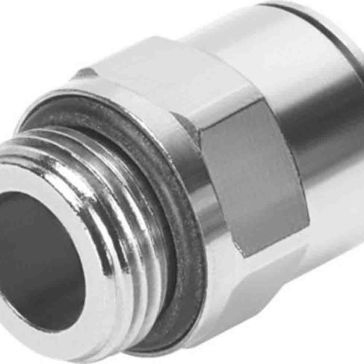

    产品名称: NPQM-D-G38-Q8-P10 推入式接头
    产品编号: 558668
    类型: 气动推入式接头
    主要功能: 用于压缩空气系统的连接,确保气流的顺畅传输和系统安全运行。
    应用领域: 广泛应用于各种气动控制系统中,如工业自动化设备、机械设备、气动工具等领域。

    技术参数


    | 参数 | 值 |

    | 尺寸标准 | 标准 |
    | 公称宽度 | 6 mm |
    | 螺纹插塞密封类型 | 密封圈 |
    | 设计 | 直通设计 |
    | 包装数量 | 10个 |
    | 结构原理 | 推拉原理 |
    | 工作压力(整个温度范围) | -0.095 MPa ... 1.6 MPa(相当于-0.95 bar ... 16 bar,或-13.775 psi ... 232 psi) |
    | 适用介质 | 符合ISO 8573-1:2010标准的压缩空气 |
    | 润滑信息 | 可与油润滑一起操作 |
    | 腐蚀等级 | 1级(低腐蚀应力) |
    | LABS(PWIS)认证 | 符合VDMA24364-B1/B2-L |
    | 环境温度 | -20°C ... 70°C |
    | 预紧扭矩 | 9 Nm |
    | 预紧扭矩公差 | ± 20% |
    | 产品重量 | 20.1 g |
    | 安装类型 | 外六角,AF 14;内六角,AF 6 |
    | 气动连接1 | 外螺纹G3/8 |
    | 气动连接2(用于气管) | 适用于外径为8 mm的气管 |

    产品特点和优势


    - 直通设计:使气流通过更加流畅,减少压力损失。
    - 推拉原理:安装和拆卸方便快捷,提高操作效率。
    - 高可靠性:适用于广泛的温度范围,具备优良的耐压能力和抗腐蚀能力。
    - 防漏性好:通过精密的密封圈设计,保证长期使用的密封性。
    - 环保合规:符合RoHS标准,材料无毒无害,保障使用安全。

    应用案例和使用建议


    应用案例:
    - 自动化生产线:用于连接气动驱动装置,提高生产效率。
    - 气动工具:用于连接各类气动工具,如气钻、气锤等。
    - 汽车制造:用于气动装配线,提升装配精度和效率。
    使用建议:
    - 在使用前,请确保所有连接处清洁,避免杂质堵塞影响气流通畅。
    - 定期检查密封圈状态,如有损坏应及时更换。
    - 在高湿度环境下使用时,可考虑增加防潮措施以延长使用寿命。

    兼容性和支持


    - 兼容性:本产品适用于G3/8外螺纹接口,可以与多种标准气管和气动设备连接。
    - 支持服务:Festo提供全面的技术支持和售后服务,用户可通过官网查询详细资料或联系技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接后泄漏 | 检查密封圈是否正确安装,必要时更换密封圈。 |
    | 操作时出现卡滞 | 清理接头内部和气管连接口,确保无异物阻碍。 |
    | 拆卸困难 | 使用适当的工具,均匀施力避免损坏接头。 |

    总结和推荐


    总体评价:
    NPQM-D-G38-Q8-P10 推入式接头以其出色的性能和易用性,在气动控制系统中表现出色。它具有坚固耐用、安装便捷、耐腐蚀性强等优点,能够满足大多数工业应用的需求。
    推荐使用:
    强烈推荐给需要高可靠性和稳定性的工业用户。特别是在自动化生产线和汽车制造等行业,这款接头将显著提升系统效率和安全性。

NPQM-D-G38-Q8-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 散装

NPQM-D-G38-Q8-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-D-G38-Q8-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-D-G38-Q8-P10 NPQM-D-G38-Q8-P10数据手册

NPQM-D-G38-Q8-P10封装设计

查看详情并下载
Symbol
Footprint
3D Model
