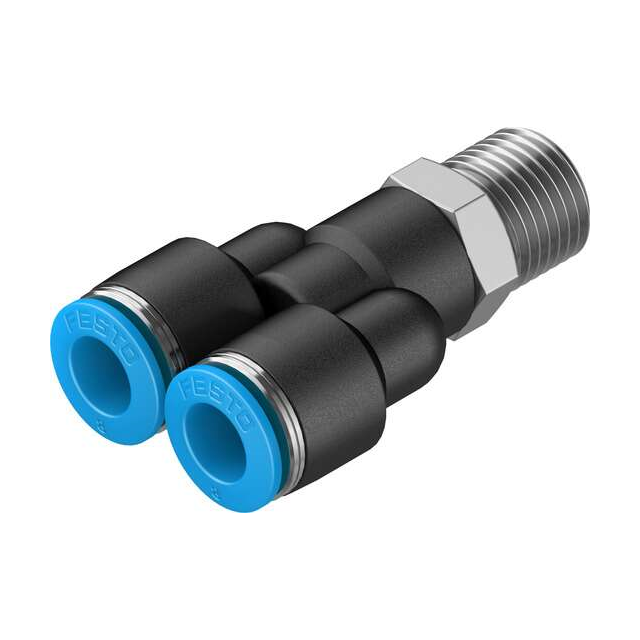

QSY-1/4-8

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo Y型螺纹接头 气动接头, 推入式 8 mm转推入式 8 mm, PBT的制
供应商型号: 2031730
供应商: 海外现货
标准整包数: 10

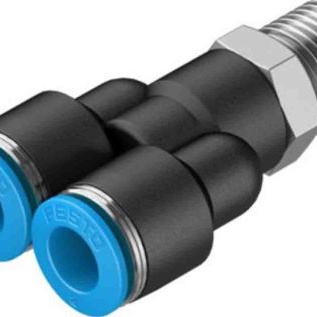

FESTO 气动/液压/传动设备 QSY-1/4-8

QSY-1/4-8概述

    Push-in Y-fitting QSY-1/4-8 技术手册

    产品简介


    Push-in Y-fitting QSY-1/4-8 是一种标准尺寸的气动连接组件,主要用于压缩空气系统中的分叉连接。该部件通过推进式的设计原理实现便捷的安装与拆卸,适用于多种应用场景,如工业自动化设备、气动控制系统等。

    技术参数


    - 尺寸:标准
    - 公称宽度:6.2 mm
    - 密封类型:涂层
    - 安装位置:任意
    - 设计类型:Y形
    - 包装数量:10个
    - 结构设计:推进-拉出原理
    - 工作压力(整个温度范围):-0.095 MPa 至 0.6 MPa 或 -0.95 bar 至 6 bar 或 -13.775 psi 至 87 psi
    - 温度相关工作压力:-0.095 MPa 至 1.4 MPa 或 -0.95 bar 至 14 bar 或 -13.775 psi 至 203 psi
    - 最高操作压力:水:最大0.6 MPa(50°C)
    - 操作介质:压缩空气(符合ISO 8573-1:2010标准),液态水(无冰)
    - 腐蚀等级:1级(低腐蚀应力)
    - 环境温度:-10°C 至 80°C
    - 额定紧固扭矩:9 Nm
    - 额定紧固扭矩容差:±20%
    - 产品重量:25 g
    - 输出口数量:2个
    - 供给管线数量:1条
    - 螺纹接口:外部六角,AF 14
    - 气动接口:R1/4外部螺纹
    - 带卡环的气管外径:8 mm
    - 释放环颜色:蓝色
    - 螺纹插件材料:镀镍黄铜
    - 材质认证:RoHS合规
    - 外壳材料:聚对苯二甲酸丁二醇酯(PBT)
    - 释放环材料:聚甲醛(POM)
    - 管路密封材料:丁腈橡胶(NBR)
    - 管夹材料:高合金不锈钢

    产品特点和优势


    - 设计灵活:任何方向均可安装,便于复杂系统的布局规划。
    - 高可靠性:耐用的高合金不锈钢管夹确保长期稳定的性能。
    - 抗腐蚀能力强:由镀镍黄铜制成的螺纹插件耐腐蚀等级为1级,适用于多种工业环境。
    - 温度适应性强:可以在广泛的温度范围内稳定工作,适应不同的环境条件。
    - 方便的操作和维护:采用推进-拉出原理,简化了安装和拆卸过程。

    应用案例和使用建议


    - 应用场景:适用于需要将一路压缩空气分成两路的场合,例如气动控制系统的分支管道连接。
    - 使用建议:
    - 确保螺纹接口清洁并涂上适当的润滑剂,以保证可靠的气密性。
    - 检查密封圈的状态,定期更换以确保最佳性能。
    - 在低温环境中使用时,注意避免结冰导致的堵塞现象。

    兼容性和支持


    - 兼容性:适用于所有符合ISO 8573-1:2010标准的压缩空气系统。
    - 支持:制造商提供相关的安装指南和技术支持,确保用户可以轻松部署和维护该产品。

    常见问题与解决方案


    - 问题1:安装后存在漏气现象。
    - 解决办法:检查密封圈是否完好,重新涂抹润滑油,并按照正确顺序进行安装。
    - 问题2:无法可靠固定管路。
    - 解决办法:确保管路直径与连接口匹配,必要时更换合适的管路密封材料。

    总结和推荐


    Push-in Y-fitting QSY-1/4-8 作为一款高效、耐用的气动连接组件,在工业自动化领域展现出强大的性能优势。其灵活的安装方式、可靠的性能以及广泛的工作温度范围使其成为众多工业应用的理想选择。综上所述,推荐用户在类似的应用场景中考虑选用此产品。

QSY-1/4-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSY-1/4-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSY-1/4-8数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO QSY-1/4-8 QSY-1/4-8数据手册

QSY-1/4-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
