首页  >  产品百科  >  NPQM-LK-M5-Q4-P10

NPQM-LK-M5-Q4-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO

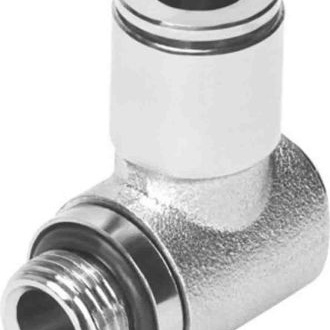

产品描述: Festo 螺纹弯头 气动接头, M5 外螺纹转推入式 4 mm
供应商型号: 2031194
供应商: 海外现货
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-LK-M5-Q4-P10

NPQM-LK-M5-Q4-P10概述


    产品简介


    本文档介绍的是Festo公司生产的Push-in L-fitting型电子元器件——型号为NPQM-LK-M5-Q4-P10的产品。这类电子元器件主要应用于压缩空气系统的连接,具有标准的螺纹连接方式,能够确保在广泛的温度范围内稳定运行。这些特性使其广泛应用于自动化控制设备、工业机械和气动系统等领域。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 标准 |
    | 公称宽度 | 2.5 mm |
    | 密封圈类型 | 密封环 |
    | 设计 | L形 |
    | 包装数量 | 10个 |
    | 操作原理 | 推拉式 |
    | 全温范围内的工作压力 | -0.095 MPa ... 1.6 MPa
    -0.95 bar ... 16 bar
    -13.775 psi ... 232 psi |
    | 操作介质 | 压缩空气(ISO 8573-1:2010 [7:-:-])|
    | 兼容油润滑操作 | 可能 |
    | 耐腐蚀等级 | 1级(低腐蚀应力)|
    | LABS(PWIS)认证 | VDMA24364-B1/B2-L |
    | 环境温度 | -20 °C ... 70 °C |
    | 额定紧固扭矩 | 1 Nm |
    | 紧固扭矩容差 | ± 20% |
    | 产品重量 | 10.1 g |
    | 安装类型 | 内六角形 |
    | 螺纹规格 | 外螺纹M5 |
    | 管路接口 | 直径4mm的外部管 |

    产品特点和优势


    NPQM-LK-M5-Q4-P10具备高可靠性,适用于各类苛刻条件下的气动控制系统。这款电子元器件不仅具有优异的密封性,同时能够在-20°C到70°C的环境中正常工作。特别是其在-0.095 MPa到1.6 MPa的压力范围内表现出色,这使得它非常适合在高压环境中使用。另外,它还符合RoHS环保标准,并且获得了VDMA24364-B1/B2-L认证,进一步提高了其安全性和可靠性。

    应用案例和使用建议


    这种推入式L型接头常常用于自动化控制设备、工业机械和气动系统等应用场合。例如,在某家自动化生产线中,由于生产环境要求较高且工作条件复杂,需要采用可靠的连接部件以确保整个系统的稳定运行。在这样的应用案例中,NPQM-LK-M5-Q4-P10发挥了重要作用,成功解决了传统接头容易松动和泄露的问题。
    为了确保NPQM-LK-M5-Q4-P10在实际使用中发挥最佳性能,建议遵循以下几点使用建议:
    - 在安装前检查接口是否清洁,避免杂物影响密封效果。
    - 确保按照规定的扭矩进行紧固,以免造成损坏。
    - 在极端环境下使用时,定期检查其密封状态。

    兼容性和支持


    NPQM-LK-M5-Q4-P10与大多数现有的工业标准接口兼容,可用于多种气动控制系统中。此外,Festo公司为该产品提供了完善的售后和技术支持服务,包括详尽的技术文档、在线帮助中心以及客户支持热线等。

    常见问题与解决方案


    以下是根据技术手册整理出的一些常见问题及其解决方案:
    1. 问题:如何判断产品已经正确安装?
    - 解决方案:通过目测确认安装后的接头无明显间隙,可以手动轻轻摇晃检查是否牢固。

    2. 问题:工作过程中发现泄漏怎么办?
    - 解决方案:首先检查安装是否到位,再考虑更换新的密封圈。如果问题依旧存在,建议联系技术支持部门获取专业指导。
    3. 问题:在低温环境下使用时,产品是否仍能保持良好的性能?
    - 解决方案:根据技术手册,NPQM-LK-M5-Q4-P10可以在-20°C至70°C之间正常工作,因此理论上不会因为低温而失效。但为防止冷凝水结冰影响密封性,建议采取适当的防护措施。

    总结和推荐


    综上所述,NPQM-LK-M5-Q4-P10作为一种高质量的推入式L型接头,具有出色的密封性和可靠性,能够在各种严苛的工作条件下稳定运行。此外,其易于安装、使用方便的特点也使其成为工业自动化领域的理想选择。因此,我们强烈推荐用户在面对相关需求时优先考虑使用此产品。

NPQM-LK-M5-Q4-P10参数

参数
安装方式 底座安装
应用等级 工业级
包装方式 散装

NPQM-LK-M5-Q4-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-LK-M5-Q4-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-LK-M5-Q4-P10 NPQM-LK-M5-Q4-P10数据手册

NPQM-LK-M5-Q4-P10封装设计

查看详情并下载
Symbol
Footprint
3D Model
