首页  >  产品百科  >  CRQS-M5-6-I

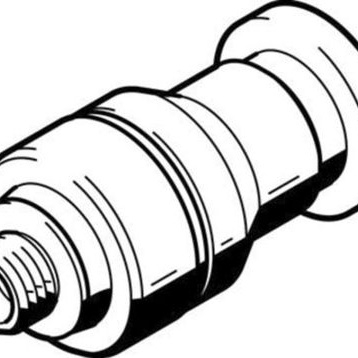

CRQS-M5-6-I

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, crqsl系列, M5 外螺纹转推入式 6 mm
供应商型号: 2036169
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 CRQS-M5-6-I

CRQS-M5-6-I概述


    产品简介


    Push-in fitting CRQS-M5-6-I是一款用于压缩空气和水介质的高品质接头产品。这种接头具有直型设计和按压式安装方式,广泛应用于需要高耐腐蚀性的工业场合,特别是在食品加工行业。此外,该产品采用高性能材料制造,确保了在极端环境下的可靠性和耐用性。

    技术参数


    | 参数 | 值 |

    | 规格型号 | CRQS-M5-6-I |
    | 尺寸标准 | 标准 |
    | 公称直径(Nominal width) | 2 mm |
    | 密封方式(Type of seal on screwed plug) | 密封圈 |
    | 安装位置(Mounting position) | 任意 |
    | 设计类型(Design) | 直通设计 |
    | 结构设计(Structural design) | 推拉式原理 |
    | 操作压力(Operating pressure) | -0.095 MPa ... 1 MPa
    -0.95 bar ... 10 bar
    -13.775 psi ... 145 psi |
    | 最大工作压力(Water) | 0.6 MPa @ 50 °C |
    | 操作介质(Operating medium) | 压缩空气(ISO 8573-1:2010 [7:-:-])
    水(无冰) |
    | 驱动介质(Information on operating and pilot media) | 支持油润滑 |
    | 腐蚀等级(Corrosion resistance class) | 4 - 高度腐蚀应力 |
    | LABS (PWIS) 符合性 | VDMA24364-B1/B2-L |
    | 食品行业适用性(For use in the food industry) | 请参阅补充材料信息 |
    | 工作温度范围(Ambient temperature) | -15 °C ... 120 °C |
    | 紧固扭矩(Nominal tightening torque) | 1.33 Nm |
    | 紧固扭矩公差(Tolerance for nominal tightening torque) | ± 20% |
    | 产品重量(Product weight) | 7.7 g |
    | 连接电缆类型(Usable connector cables) | PFAN |
    | 安装类型(Type of mounting) | 内六角型,AF 2 |
    | 气动连接1(Pneumatic connection 1) | 外螺纹M5 |
    | 气动连接2(Pneumatic connection 2) | 软管外径6mm |
    | 密封圈材料(Material of screwed plug) | 高合金不锈钢 |
    | 材料符合性(Note on materials) | RoHS 合规 |
    | 本体材料(Housing material) | 高合金不锈钢 |
    | 密封材料(Material of threaded seal) | FPM |
    | 释放环材料(Releasing ring material) | 高合金不锈钢 |
    | 软管密封材料(Material of tubing seal) | FPM |
    | 管卡材料(Material of tube retaining claw) | 高合金不锈钢 |
    | 推力环材料(Material of thrust ring) | 高合金不锈钢 |

    产品特点和优势


    Push-in fitting CRQS-M5-6-I具备多个独特的功能和优势。首先,它采用了按压式安装,极大地简化了安装过程并提高了可靠性。其次,其高耐腐蚀性使其适用于各种恶劣环境,特别适合食品加工等行业。此外,该产品支持多种操作介质,如压缩空气和水,并能够适应广泛的温度范围,确保了其在不同应用中的灵活性和稳定性。最后,高合金不锈钢材质不仅增加了其耐用性,还符合RoHS标准,符合环保要求。

    应用案例和使用建议


    该产品广泛应用于压缩空气和水处理系统中。例如,在食品加工行业中,可以用于连接输送带和其他关键部件,确保系统稳定运行。对于使用中的优化建议,可以定期检查和维护气动系统的紧固部分,以确保长期可靠的连接效果。此外,确保连接电缆类型正确且尺寸合适,有助于提高整体系统的安全性和可靠性。

    兼容性和支持


    该产品与其他标准配件具有良好的兼容性,可以方便地集成到现有的气动系统中。Festo公司提供全面的技术支持和售后服务,包括产品安装指导、故障排查和维修服务。此外,产品资料中还包含详细的安装指南和维护建议,以便用户更好地利用该产品的性能。

    常见问题与解决方案


    1. 问题:安装时接头松动
    - 解决方法:确保按照正确的扭矩值拧紧接头,避免过松或过紧。

    2. 问题:系统泄漏
    - 解决方法:检查所有接口是否完全密封,并确保没有损坏或磨损的部分。

    3. 问题:无法正确锁定软管
    - 解决方法:确保软管直径符合要求,并且推拉动作执行到位。

    总结和推荐


    总的来说,Push-in fitting CRQS-M5-6-I凭借其高效的设计、卓越的耐腐蚀性、灵活的操作范围和广泛的适用性,是一款极具竞争力的产品。对于那些需要在复杂环境下保持稳定连接的应用来说,它是一个理想的选择。综上所述,我强烈推荐这款产品给需要高性能气动连接解决方案的客户。

CRQS-M5-6-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

CRQS-M5-6-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

CRQS-M5-6-I数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO CRQS-M5-6-I CRQS-M5-6-I数据手册

CRQS-M5-6-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
