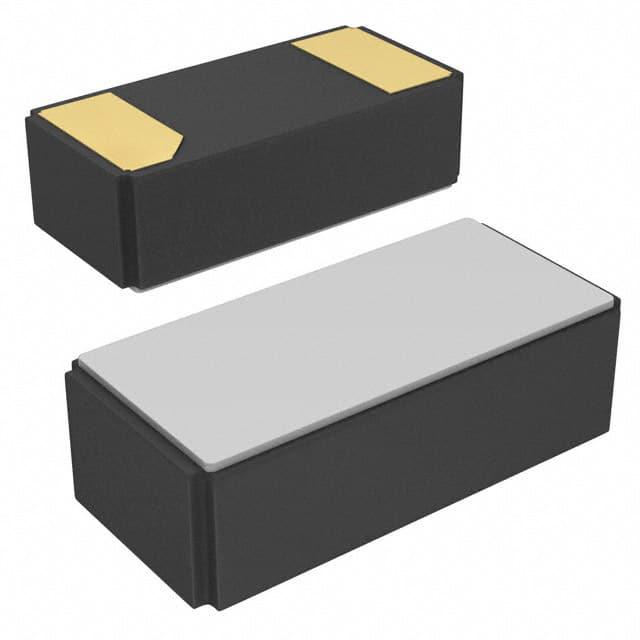

ECS-.327-7-34R-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 7pF ±20ppm 32.768KHz 50KΩ 0.1μW 贴片安装 3.2mm*1.5mm*900μm
供应商型号: 4059234
供应商: 海外现货
标准整包数: 5
ECS 无源晶振 ECS-.327-7-34R-TR

ECS-.327-7-34R-TR概述

    ECS ECX-34R SMD Crystal 技术手册解析

    产品简介


    ECS ECX-34R是一款超微型表面贴装晶体(SMD Crystal),特别适合用于移动设备、实时时钟以及无线通信等领域。它的体积仅为3.2 x 1.5 x 0.9 mm,且具有极低的等效串联电阻(ESR)最大值为50KΩ。这款晶体以其紧凑的外形和卓越的电气特性在多个应用领域中表现出色。

    技术参数


    - 频率: 32.768 kHz
    - 频率容差 (@+25°C): ±20 ppm
    - 温度系数: -0.028 to -0.040 ppm/°C²
    - 并联电容: 1.3 pF
    - 负载电容: 12.5 pF
    - 驱动电平: 0.5 μW
    - 等效串联电阻: 50K Ω
    - 绝缘电阻 (@100V DC): 500M Ω
    - 转折温度: +20到+30 °C
    - 工作温度范围: -40到+85 °C
    - 存储温度范围: -55到+125 °C
    - 老化率 (第一年, @+25°C): ±3 ppm

    产品特点和优势


    - 低轮廓设计: 由于体积小巧,非常适合在空间受限的应用场合中使用。
    - 低等效串联电阻: 最大50KΩ,有助于提高效率,减少能量损耗。
    - 小尺寸封装: 3.2 x 1.5 mm,占用极少的PCB面积。
    - 宽工作温度范围: -40到+85 °C,适用于多种恶劣环境条件。
    - 无铅环保: RoHS合规,符合环保要求。
    - 低功耗实时钟应用: 非常适合低功耗应用,如STM32 AN2867。

    应用案例和使用建议


    ECS ECX-34R被广泛应用于各种移动设备、实时时钟以及无线通信模块中。例如,在智能手机和平板电脑中作为主时钟源。为了确保最佳性能,在焊接过程中应严格控制温度和时间。参考手册中提供的建议焊接温度曲线进行回流焊接,峰值温度不超过260°C,保持时间不超过10秒,最多2个循环。

    兼容性和支持


    ECS ECX-34R采用标准SMD封装,容易与其他电子元器件集成。此外,该产品符合RoHS标准,可满足多数现代电子产品的需求。厂商提供了详细的技术支持文档和样品请求服务,如有任何疑问可直接联系ECS获取帮助。

    常见问题与解决方案


    - 问题: 在焊接过程中出现虚焊或短路现象。
    - 解决方案: 确保焊接工艺参数符合建议值,特别是温度和时间控制。使用适当的手动焊接工具或自动焊接设备,并注意操作手法。

    - 问题: 产品在低温环境下无法正常工作。
    - 解决方案: 检查环境温度是否超出工作范围(-40°C到+85°C)。如果确实在此范围之外,则需要调整设备运行条件或选择更合适的型号。

    总结和推荐


    ECS ECX-34R SMD晶体以其出色的尺寸、低功耗和广泛的温度适应性成为理想的时钟源选择。其在移动设备、实时时钟和无线通信领域的广泛应用充分证明了其可靠性和稳定性。如果你正在寻找一款高性能且体积小巧的晶体,ECS ECX-34R无疑是值得考虑的选择。

ECS-.327-7-34R-TR参数

参数
负载电容 7pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 50KΩ
频率 32.768KHz
驱动电平 0.1μW
长*宽*高 3.2mm*1.5mm*900μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-.327-7-34R-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-.327-7-34R-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-.327-7-34R-TR ECS-.327-7-34R-TR数据手册

ECS-.327-7-34R-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.2337
50+ ¥ 3.7934
250+ ¥ 3.7934
500+ ¥ 3.7256
1500+ ¥ 3.6579
3000+ ¥ 3.6579
15000+ ¥ 3.6579
30000+ ¥ 3.6579
库存: 1372
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 21.16
直接购买
加入购物车
