首页  >  产品百科  >  ZTB455E

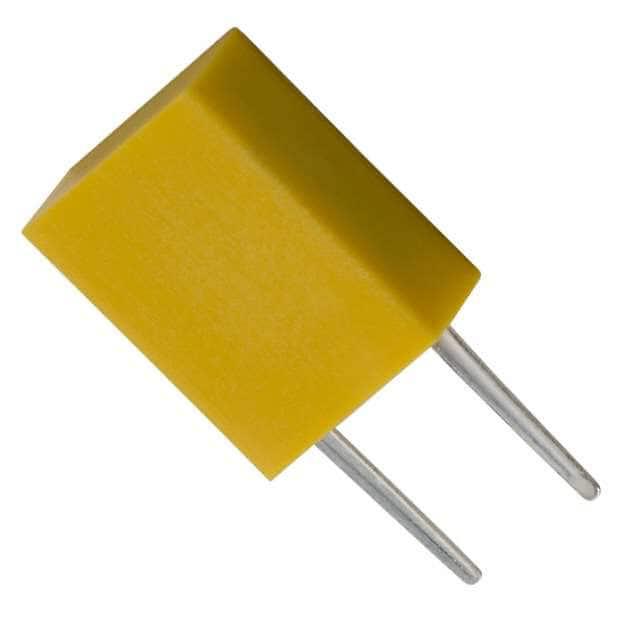

ZTB455E

产品分类: 无源晶振
厂牌: ECS
产品描述: 100pF ±2kHz ±0.3% 455KHz 通孔安装 7mm*3.5mm*9mm
供应商型号: F-ZTB455E
供应商: 海外现货
标准整包数: 200

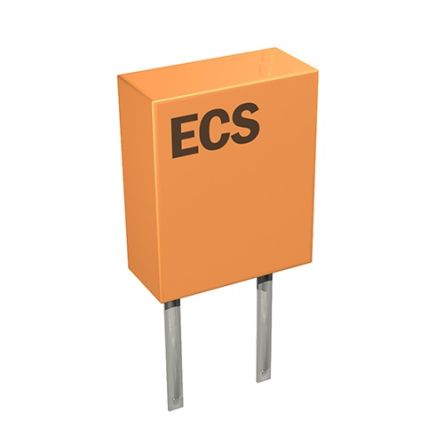

ECS 无源晶振 ZTB455E

ZTB455E概述

    ECS Crystal Technology: ZTB455E Ceramic Resonator

    产品简介


    ECS Crystal Technology 提供了一系列高品质的电子元器件,其中之一便是 ZTB455E 陶瓷谐振器。这款谐振器是一种低频率的陶瓷谐振器,主要设计用于频率为 455 KHz 的应用场合。ZTB455E 主要应用于通讯设备、音频系统以及其他需要稳定频率源的场合。该产品符合RoHS标准,保证无铅,适用于现代化的设计要求。

    技术参数


    ZTB455E 陶瓷谐振器的关键技术参数如下:
    - 频率:455 KHz
    - 频率容差(@ +25°C):± 2 KHz
    - 频率稳定性(-20 ~ +80°C):± 0.3 %
    - 年龄老化(10年):± 0.5 %
    - 等效串联电阻(ESR):20 Ohms
    - C1 和 C2 电容值:100 pF
    - 工作温度范围(Topr):-20 °C 至 +80 °C
    - 存储温度范围(Tstg):-20 °C 至 +85 °C

    产品特点和优势


    ZTB455E 陶瓷谐振器具有以下显著特点和优势:
    - 低频率:专门设计用于455 KHz的应用需求。
    - 罗氏标准合规性:满足RoHS标准,适用于无铅设计。
    - 扩展的工作温度范围:能够在宽广的温度范围内保持稳定的频率输出,适用于极端环境下的应用。

    应用案例和使用建议


    ZTB455E 主要应用于需要稳定频率的设备中,例如无线电接收器、通讯模块及音频处理设备。对于使用该谐振器的设计,建议确保焊接过程中的温度控制在+230°C以内,以避免损坏谐振器。

    兼容性和支持


    该产品不建议用于新的设计中,且没有替代品推荐。制造商未明确说明与其他电子元器件的具体兼容性。然而,考虑到其符合RoHS标准,理论上与同类环保要求的元器件相兼容。

    常见问题与解决方案


    根据技术手册内容,用户可能会遇到以下问题及其解决方法:
    - 问题:焊接过程中温度过高导致损坏。
    - 解决方案:严格控制焊接温度不超过+230°C,并且焊接时间不超过5秒。

    - 问题:工作温度超出预期范围导致频率不稳定。
    - 解决方案:使用前确认谐振器工作环境温度在规定的范围内,即-20°C至+80°C。

    总结和推荐


    总体而言,ZTB455E 陶瓷谐振器是一款专为特定频率和温度范围优化的产品。它在稳定性、可靠性和环保性方面表现出色。虽然建议不要用于新设计,但对于现有设备的维护和升级来说,它是很好的选择。如果您的项目要求是在指定温度范围内维持稳定频率输出,那么这款产品将是一个理想的选择。

ZTB455E参数

参数
频率 455KHz
驱动电平 -
负载电容 100pF
频率稳定性 ±0.3%
频率容差 ±2kHz
等效串联电阻 -
长*宽*高 7mm*3.5mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ZTB455E厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ZTB455E数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ZTB455E ZTB455E数据手册

ZTB455E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.2955 ¥ 2.7027
400+ $ 0.2928 ¥ 2.6786
600+ $ 0.2902 ¥ 2.6544
库存: 91600
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 540.54
