ECS-160-10-33B-CKM-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 10pF ±10ppm ±10ppm 16MHz 60Ω 200μW 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 4072589
供应商: 海外现货
标准整包数: 1

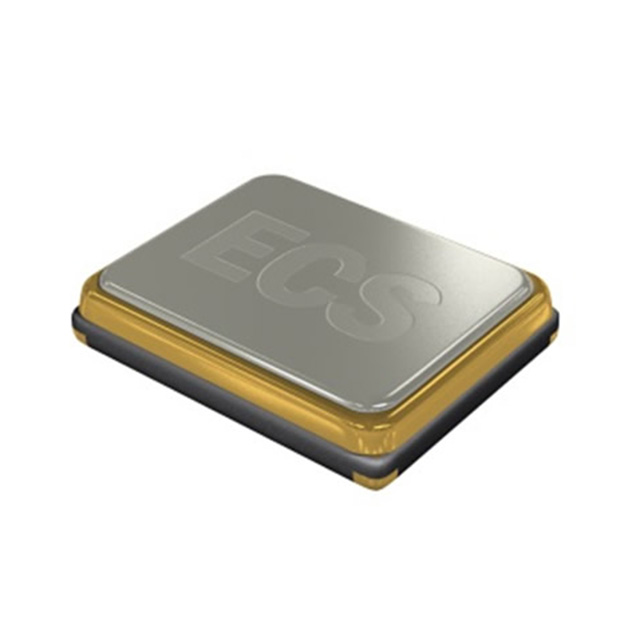

ECS 无源晶振 ECS-160-10-33B-CKM-TR

ECS-160-10-33B-CKM-TR概述

    电子元器件技术手册:ECS-33B SMD Crystal

    产品简介


    ECS-33B是一款表面贴装(SMD)晶体振荡器,专为无线通信、智能家居传感器和其他低功耗应用设计。该晶体具有紧凑的3.2 x 2.5 x 0.8 mm陶瓷封装,特别适合现代便携式设备和物联网(IoT)应用。ECS-33B晶体采用行业标准尺寸,易于集成到各种电路板设计中。

    技术参数


    以下是ECS-33B的技术规格和性能参数:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 10.000 | 54.000 MHz |
    | 振荡模式 基本模式 |
    | 频率容差 (C) | @ +25°C ±10 ppm
    | 频率稳定性 (WN) | -40 ~ +85°C ±15 ppm
    | 并联电容 3 pF |
    | 负载电容 | 在型号中指定 8 pF |
    | 驱动电平 200 μW |
    | 工作温度 -40 +85 | °C |
    | 存储温度 -40 +125 | °C |
    | 第一年老化 | @ +25°C ±1 ppm

    产品特点和优势


    - 低老化率:ECS-33B的第一年老化率为±1 ppm,表现出色的频率稳定性。
    - 高可靠性:适用于广泛的温度范围(-40°C至+125°C),确保在极端环境下稳定运行。
    - 紧凑设计:3.2 x 2.5 x 0.8 mm的微型尺寸,使其非常适合便携式和可穿戴设备。
    - 多功能适用性:适用于IoT应用、智能家居传感器、蓝牙低能耗(BTLE)、Wi-Fi无线模块等多种场景。

    应用案例和使用建议


    ECS-33B在多个应用领域中均有卓越表现,例如:
    - 智能家居传感器:可用于温度、湿度等传感器中,提供精确且稳定的信号输出。
    - 蓝牙低能耗(BTLE)设备:ECS-33B能够满足BTLE模块对频率稳定性的严格要求。
    - 无线通信模块:在需要高可靠性和稳定性的无线通信系统中,ECS-33B是理想的选择。
    使用建议:
    - 确保电路板设计中焊盘间距与晶体规格一致,以实现最佳电气性能。
    - 在焊接过程中注意控制峰值温度不超过260°C,以避免损坏晶体。

    兼容性和支持


    ECS-33B与多种无线通信标准和设备兼容,且可通过制造商的官方渠道获取技术支持。对于更广泛的温度范围需求,可联系制造商确认可用性。

    常见问题与解决方案


    - 问题:晶体振荡频率不稳定
    - 解决方案:检查安装是否正确,确认焊盘连接良好。必要时重新焊接或更换晶体。

    - 问题:存储温度超过规定范围导致性能下降
    - 解决方案:确保晶体存放在规定的温度范围内(-40°C至+125°C)。如有异常,及时更换新的晶体。

    总结和推荐


    ECS-33B是一款高性能、高可靠性的表面贴装晶体振荡器,适用于广泛的IoT和无线通信应用。其优异的频率稳定性和宽温度范围使它在市场上具备显著的竞争优势。强烈推荐在设计和制造过程中选择ECS-33B,以确保系统的长期稳定运行。
    希望这篇文章能满足您的需求,如有进一步的问题或需要修改的地方,请随时告知。

ECS-160-10-33B-CKM-TR参数

参数
驱动电平 200μW
负载电容 10pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 60Ω
频率 16MHz
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-160-10-33B-CKM-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-160-10-33B-CKM-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-160-10-33B-CKM-TR ECS-160-10-33B-CKM-TR数据手册

ECS-160-10-33B-CKM-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.9639
50+ ¥ 2.8499
100+ ¥ 2.7359
250+ ¥ 2.5535
500+ ¥ 2.5535
1000+ ¥ 2.4623
5000+ ¥ 2.4623
10000+ ¥ 2.4623
库存: 382
起订量: 17 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.96
